Manuel d'instructions –
Liste des pièces

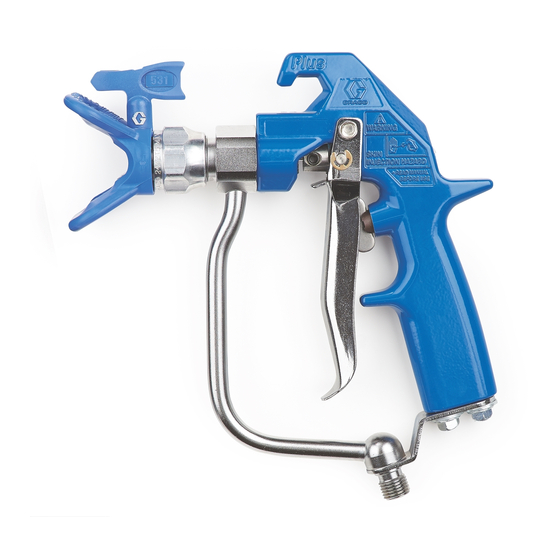

Pistolet de pulvérisation
sans air
Pression de service maximum 27,6 MPa (276 bars)
Réf. No. 241705, série B
Comprenant un garde-buse RACR et une buse SwitchTipr GHD631
Instructions de sécurité importantes
Lire toutes les mises en garde et instructions
de ce manuel. Sauvegarder ces instructions.
Voir table des matières page 2.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
ECOPYRIGHT 2002, GRACO INC.
QUALITÉ DÉMONTRÉE, TECHNOLOGIE DE POINTE.
II 2 G
308491F
Rev. M
03965

Publicité

Table des Matières
loading

Manuels Connexes pour Graco 241705

Sommaire des Matières pour Graco 241705

  • Page 1 308491F Rev. M Pression de service maximum 27,6 MPa (276 bars) Réf. No. 241705, série B Comprenant un garde-buse RACR et une buse SwitchTipr GHD631 Instructions de sécurité importantes Lire toutes les mises en garde et instructions de ce manuel. Sauvegarder ces instructions.

  • Page 2: Table Des Matières

    ........Garantie Graco .......

  • Page 3: Dangers D'injection

    D Manipuler et poser les flexibles et la tuyauterie avec soin. Tenir les flexibles et tuyauteries à l’écart des pièces mobiles et des surfaces chaudes. Ne pas déformer les flexibles, ni les couder de manière excessive ou s’en servir pour tirer l’appareil Ne pas exposer les flexibles Graco à des températures supérieures à 82_C ou inférieures à –40_C.
  • Page 4 D Lire tous les manuels d’instructions, les panonceaux et les étiquettes avant d’utiliser l’équipement. D Utiliser ce matériel uniquement pour l’usage auquel il est destiné. En cas de doute, contacter votre distributeur Graco. D Ne jamais transformer ni modifier ce matériel.

  • Page 5: Installation/Fonctionnement

    Graco. ou encore de changer les buses de pulvérisation. Verrouiller la gâchette du pistolet.

  • Page 6: Utilisation Du Pistolet

    Installation/fonctionnement Si le réglage de la pression ne permet pas d’obtenir Utilisation du pistolet un type de pulvérisation correct, décompresser puis essayer une buse de taille différente. MISE EN GARDE Actionner la gâchette selon le mode complètement Pour réduire le risque de rupture de composants et de ouvert ou complètement fermé.

  • Page 7: Entretien De La Buse De Pulvérisation Et Du Garde Buse

    Installation/fonctionnement Entretien de la buse de pulvérisation Si la buse est obstruée pendant la pulvérisation et du garde buse Cesser la pulvérisation immédiatement. MISE EN GARDE Verrouiller la gâchette du pistolet. Faire pivoter à nouveau la manette de la buse RAC IV à 180 Voir Fig.

  • Page 8: Mode De Rinçage Du Pistolet

    Installation/fonctionnement Toujours rincer la pompe et le pistolet avant que le fluide Mode de rinçage du pistolet projeté ne se dessèche. MISE EN GARDE REMARQUE: Cette procédure exige un seau de solvant Pour réduire les risques de blessures graves, y compris compatible relié...

  • Page 9: Vérification Du Fonctionnement Du Diffuseur Du Pistolet

    Installation/fonctionnement Vérification du fonctionnement du diffuseur MISE EN GARDE du pistolet DANGERS D’INJECTION Pour réduire le risque de blessure grave Le numéro 090 figure sur le pointeau et le siège du kit lors d’une opération de dépressurisation, standard Pointeau et Siège 237398. Le siège est équipé toujours respecter la Procédure de décom- d’un diffuseur.

  • Page 10: Remarques Sur Les Réparations

    Entretien MISE EN GARDE Pour réduire le risque de blessure grave dû à une injec- tion ou à des pulvérisations de fluide, toujours respecter la Procédure de décompression de la page 5 avant d’assurer l’entretien du pistolet. Remarques sur les réparations Le pointeau et le siège ne sont disponibles qu’en kit qui 03969 comprend les pièces 2a à...

  • Page 11: Nettoyage

    Entretien 03974 Fig. 12 Retirer le pointeau (2c). Dévisser l’écrou de blocage du joint (2d). Retirer le joint (2e). Voir Fig. 12. Nettoyage Nettoyer toutes les pièces et les cavités complètement Fig. 10 04736 à l’aide d’un solvant compatible. Les sécher à l’aide d’un chiffon ou de l’air comprimé.
  • Page 12 Entretien Graisser ce côté. 03676 Fig. 14 Fig. 17 03979 Si le ressort (19) a été retiré, graisser le système de réglage Graisser légèrement l’extrémité fine du pointeau (2c) du ressort (20) et placer le ressort. Monter l’ensemble dans et ensuite la guider dans l’extrémité large du corps le corps du pistolet (1).

  • Page 13: Tester Le Pistolet Avant Son Utilisation Régulière

    Entretien Tester le pistolet avant son utilisation régulière B,16 Verrouiller la sécurité de gâchette du pistolet. Raccorder un flexible au pistolet. Démarrer et amorcer la pompe. Déverrouiller la sécurité de gâchette du pistolet. Déclencher le pistolet dans un réservoir prévu à cet effet.

  • Page 14: Pièces

    Pièces Réf. No. 241705, Série B Pistolet sans air 04730 Rep. Rep. Réf. No. Désignation Qté Réf. No. Désignation Qté 237680 CORPS DU PISTOLET 102924 RESSORT 237260 KIT POINTEAU ET SIÈGE 189990 SYSTÈME DE RÉGLAGE DU (ces pièces ne sont pas vendues RESSORT séparément)

  • Page 15: Caractéristiques Techniques

    Caractéristiques Dimensions techniques Pression de service maximum ..27,6 MPa (276 bars) Le poids comprend la buse et la protection de buse 720 g Longueur ........210 mm Orifice produit: .

  • Page 16: Garantie Graco

    Garantie Graco Graco garantit que tout le matériel cité dans ce document et fabriqué par Graco et portant son nom est exempt de défaut de matière et de fabrication à la date de la vente à l’acheteur et utilisateur initial. Sauf garantie spéciale, élargie ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
