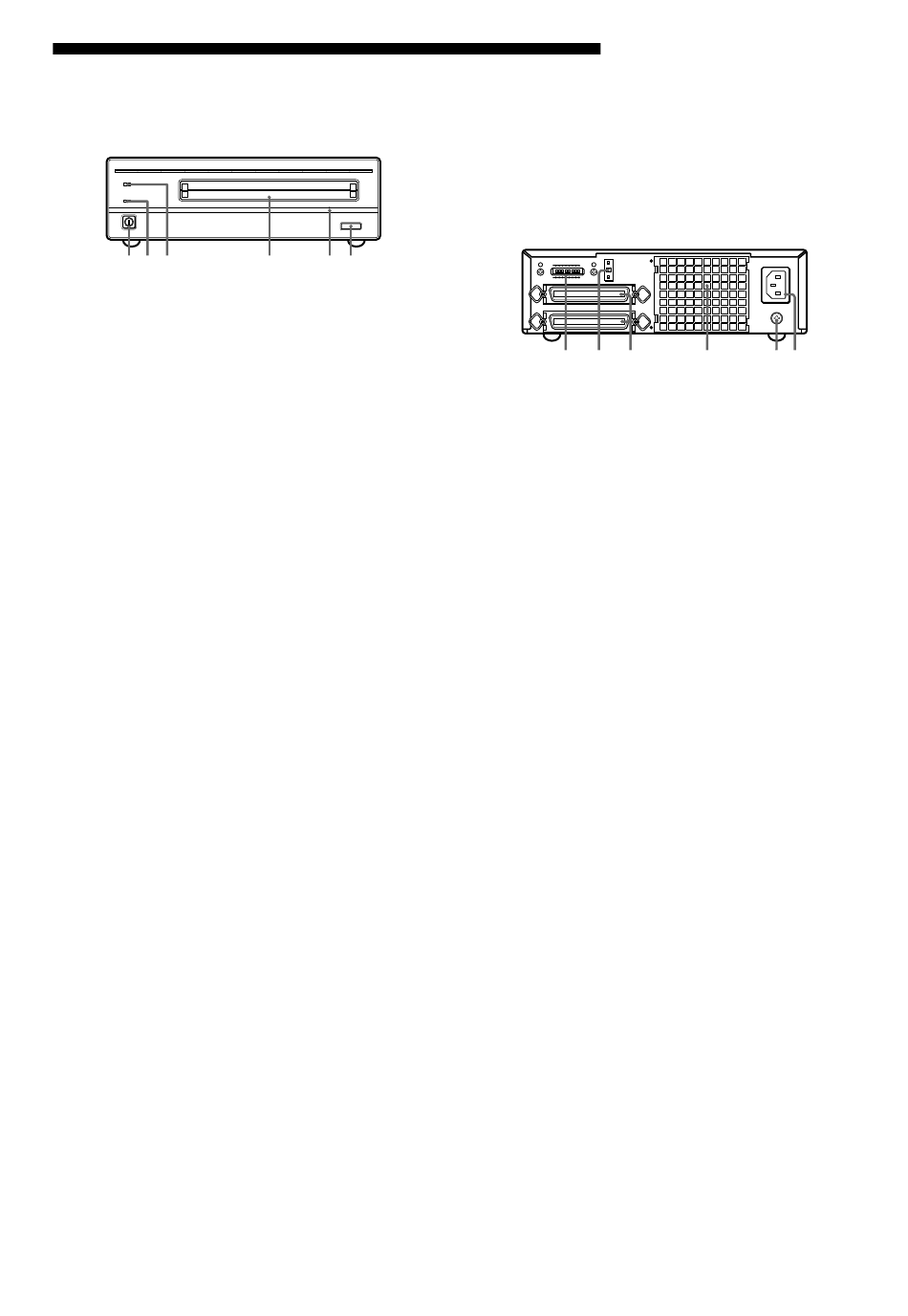

Ubicación y función de las partes
Panel delantero
BUSY
POWER
123
1
Interruptor POWER
Púlselo para conectar y desconectar la
alimentación. La alimentación estará
conectada cuando el botón esté pulsado y
desconectada cuando el botón no esté
pulsado.
2
Indicador POWER
Cuando se conecte la alimentación, la
lámpara verde se encenderá.
3
Indicador BUSY
Al insertar el disco y prepararse la unidad
para la operación de lectura/escritura, el
indicador BUSY cambia a color verde.
Cuando la unidad de disco esté accediendo a
los datos o los esté escribiendo, la lámpara
anaranjada se encenderá. Esta lámpara
parpadeará a intervalos de 2 segundos más o
menos cuando la unidad se caliente en
exceso, sin tenerse en cuenta si está
accediendo a un disco o no.
4
Ranura de inserción del disco
Inserte el cartucho del disco en esta ranura.
Consulte la sección "Inserción de un
cartucho de disco" en la página 62 para tener
más información.
5
Agujero de expulsión de emergencia
Si el cartucho de disco no se puede expulsar
utilizando el botón EJECT 6, desconecte la
alimentación e inserte la herramienta de
expulsión de emergencia suministrada en
este agujero para activar así el mecanismo de
expulsión de emergencia. Consulte la
sección "Qué hacer si el disco no sale
expulsado" en la página 63 para tener más
detalles.
6
Botón EJECT
Pulse este botón para expulsar el cartucho de
disco de la unidad de disco. El botón EJECT
se desactiva con el conmutador de función o
con las fijaciones del software que prohiben
la expulsión. Cuando la memoria caché esté
activada, el disco tal vez tarde en salir
58
Capítulo 1 Introducción
EJECT
4 5 6
expulsado unos pocos momentos (hasta 45
segundos) porque los datos de la memoria
caché deberán escribirse primero en el disco.
Panel trasero
A B C D E F G H
1
SCSI ID
0
SCSI CONNECTOR
1 2 3
1
Conmutadores de función
Utilice estos conmutadores para fijar las
funciones de la unidad de disco de acuerdo
con el ordenador principal y el software que
estén siendo utilizados. Consulte la sección
"Fijación de las funciones de la unidad de
disco" en la página 61 para tener más
información.
2
Conmutador de identificación SCSI
Utilice este conmutador para fijar la
identificación SCSI. Pulse el botón "–" para
reducir el número de identificación y pulse el
botón "+" para aumentarlo. Consulte la
sección "Fijación de la identificación SCSI"
en la página 60 para tener más información.
3
Conectores SCSI
Enchufe en estos conectores los cables SCSI
(vendidos por separado) que enlazan el
ordenador personal y otros periféricos SCSI.
Nota
Si la unidad de disco es el último dispositivo
de la cadena SCSI, ponga el conmutador de
función F en "1" para activar el terminador
interior. Cuando no sea el último
dispositivo, asegúrese de que el terminador
esté desactivado (conmutador F en "0").
4
Conducto de aire
El aire de enfriamiento de la unidad de disco
pasa a través de este conducto, así que tenga
cuidado para no tapar su superficie o impedir
la salida de aire.
5
Terminal F.GND (masa del bastidor)
Conecte los terminales de masa de otros
dispositivos a la masa del bastidor de la
unidad de disco.
6
Conector AC IN (alimentación de CA)
Conecte el cable de alimentación de CA
suministrado a este conector.
AC IN
F.GND
4 56
