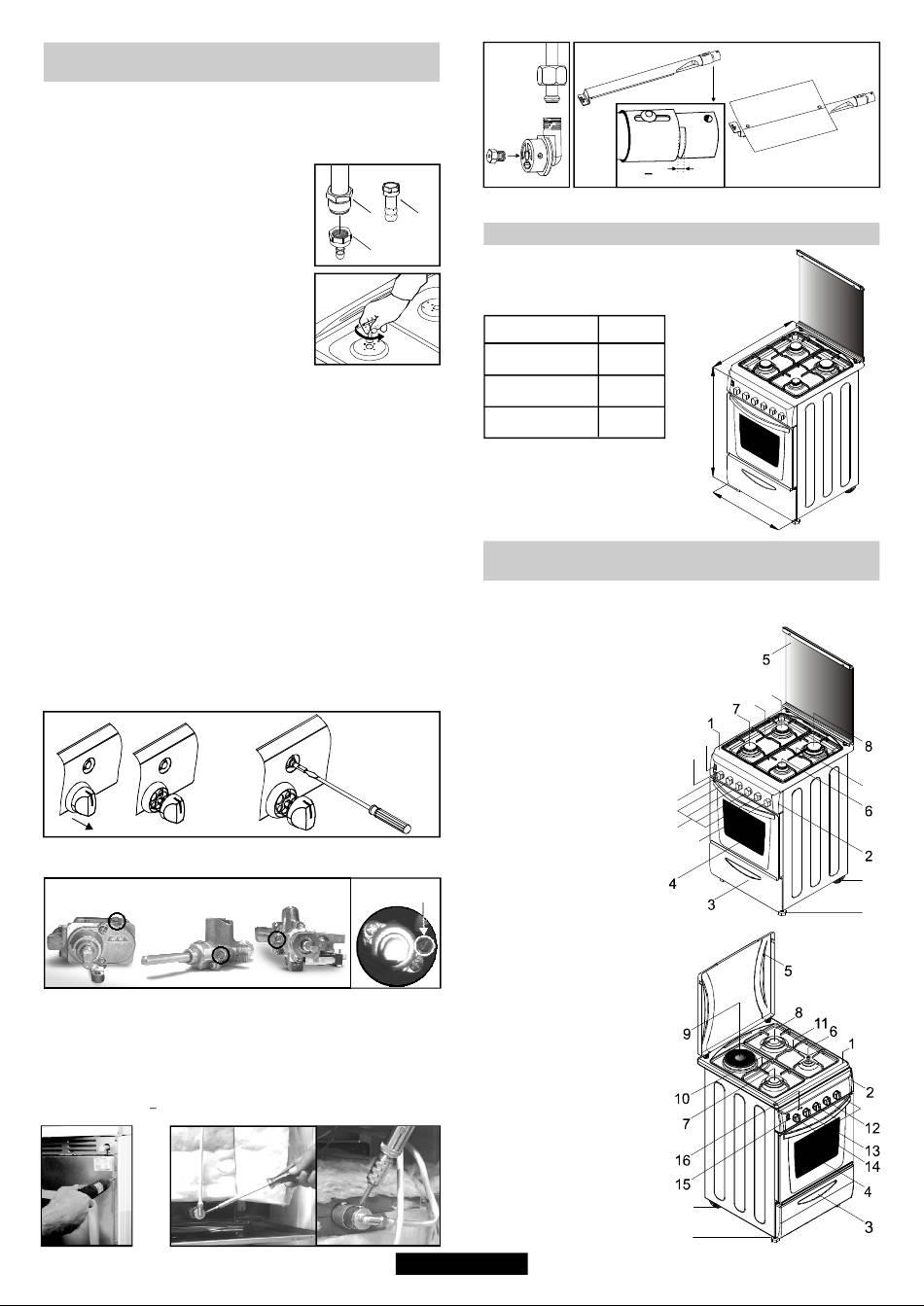

2.7. MODIFICATION POUR TYPE DE GAZ
DIFFERENT
Les réglages ci-dessous doivent être réalisés par un technicien
qualifié.
Il convient
de suivre les instructions suivantes pour convertir
l'appareil en remplaçant les réglages établis en usine pour un autre
type de gaz.
Les cuisinières sont réglées pour le gaz naturel
dont l'embout de connexion est cylindrique (1).
Pour ce type de raccordement, un adaptateur
(2) peut-être ajouté à l'embout cylindrique.
P o u r u n r a c c o r d e m e n t
(Butane/Propane), un autre adaptateur (3) est
prévu pour être visé à l'embout cylindrique.
Remplacement des injecteurs des brûleurs
•Enlever les grilles.
•Enlever les chapeaux et corps du brûleur
•Au moyen d'une clé à pipe adaptée (7mm),
dévisser l'injecteur et le remplacer par un
injecteur correspondant au type de gaz
distribué (comme décrit dans le tableau des
correspondances voir les 3 dernières pages de cette notice)
•Remettre chaque élément à sa place après avoir changé les
brûleurs.
Réglage du ralenti
Réglage du ralenti pour les cuisinières sans dispositifs de
sécurité ou avec dispositifs de sécurité et allumage manuel.
•Tourner la manette de contrôle du brûleur en position « ralenti ».
L'enlever.
•Si le changement pour passer du gaz naturel au Propane/Butane est
nécessaire, dévisser la vis bipasse d'un tour (dans le sens des
aiguilles d'une montre)
•Si le changement pour passer du Propane/Butane au gaz naturel est
nécessaire, tourner la vis bipasse dans le sens inverse des aiguilles
d'une montre avec un tournevis jusqu'à l'obtention d'une petite
flamme inférieure à ¼.
•Après le réglage, remettre la manette.
•Contrôler le bon réglage en tournant très rapidement de la petite à la
grande flamme. Si la flamme ne s'éteint pas, le réglage est correct.
•S'il y a un dispositif de sécurité, le réglage du ralenti de la flamme peut
être fait en réglant la vis se trouvant sur le robinet du brûleur. Dans le
cas d'un allumage une main, le réglage peut être fait en enlevant la
table, le couvercle et le bandeau de contrôle.
•Pour le réglage au ralenti de la vanne thermostatique, la table, le
couvercle et le bandeau doivent être retirés.
Vis bipasse sur le brûleur
Four Gaz
•Retirer le couvercle de protection situé à l'arrière (Figure 3)
•Retirez l'adaptateur de l'injecteur. (Figure 4)
•Retirez les injecteurs à l'aide d'une clé de 7 mm, puis visser sur le bon
injecteur sélectionné selon le gaz de la table (cf 3 dernières pages de
ce manuel) (Figure 5).
•Suivez les étapes ci-dessus dans l'ordre inverse après avoir terminé
l'installation du nouvel injecteur.
•Le brûleur est de 4,5 ± 0.3mm pour le gaz naturel et le GPL (Figure 6)
Figure3
1
2
a u G P L
3
Sans dispositif
de sécurité
Dispositif de
sécurité
Figure4
Figure5

2.8. DIMENSIONS DE L'APPAREIL

60 x 60
Hauteur
(mm)
Largeur (mm)
Profondeur (mm)
2.9. ASPECT GENERAL ET DEFINITION DE
L'APPAREIL
Cette notice est commune à plusieurs modèles. Il est possible que
certaines caractéristiques décrites ici n'existent pas sur certains
modèles.
1-
Table de cuisson
2-
Tableau de bord avec commandes
3-
Tiroir du four
4-
Porte du four
5-
Couvercle en verre ou en métal
6-
Brûleur auxiliaire
Brûleur rapide
7-
8-
Brûleur ultra-rapide
9-
Brûleur semi-rapide
10-
Grille de gauche
Grille de droite
11-
12-
Manettes de contrôle des
brûleurs
Manette de thermostat du
13-
four
14-
Bouton d'allumage ou de mise
en marche de la ventilation
Interrupteur éclairage
15-
Manette du timer
16-
17-
Roulettes
Boulon de pied
18-
1-
Table de cuisson
2-
Tableau de bord avec commandes
3-
Tiroir du four
4-
Porte du four
5-
Couvercle en verre ou en métal
6-
Brûleur auxiliaire
7-
Brûleur rapide
8-
Brûleur ultra rapide
9-
Plaque électrique (2000W)
10-
Grille de gauche
11-
Grille de droite
12-
Manettes de contrôle des
brûleurs
13-
Manette de contrôle de la
plaque électrique
14-
Manette de thermostat du four
15-
Bouton d'allumage ou de mise
en marche de la ventilation
16-
Voyant de contrôle
17-
Roulettes
18-
Boulon de pied
05 GB
4.5 + 0.3
Figure6
P
850
598
600
H
L
9
10
14
15
13
12
16
17
18
11
17
18
