Table des Matières
Manuels Connexes pour PCE Instruments PCE-RVI 2 V1L
Sommaire des Matières pour PCE Instruments PCE-RVI 2 V1L

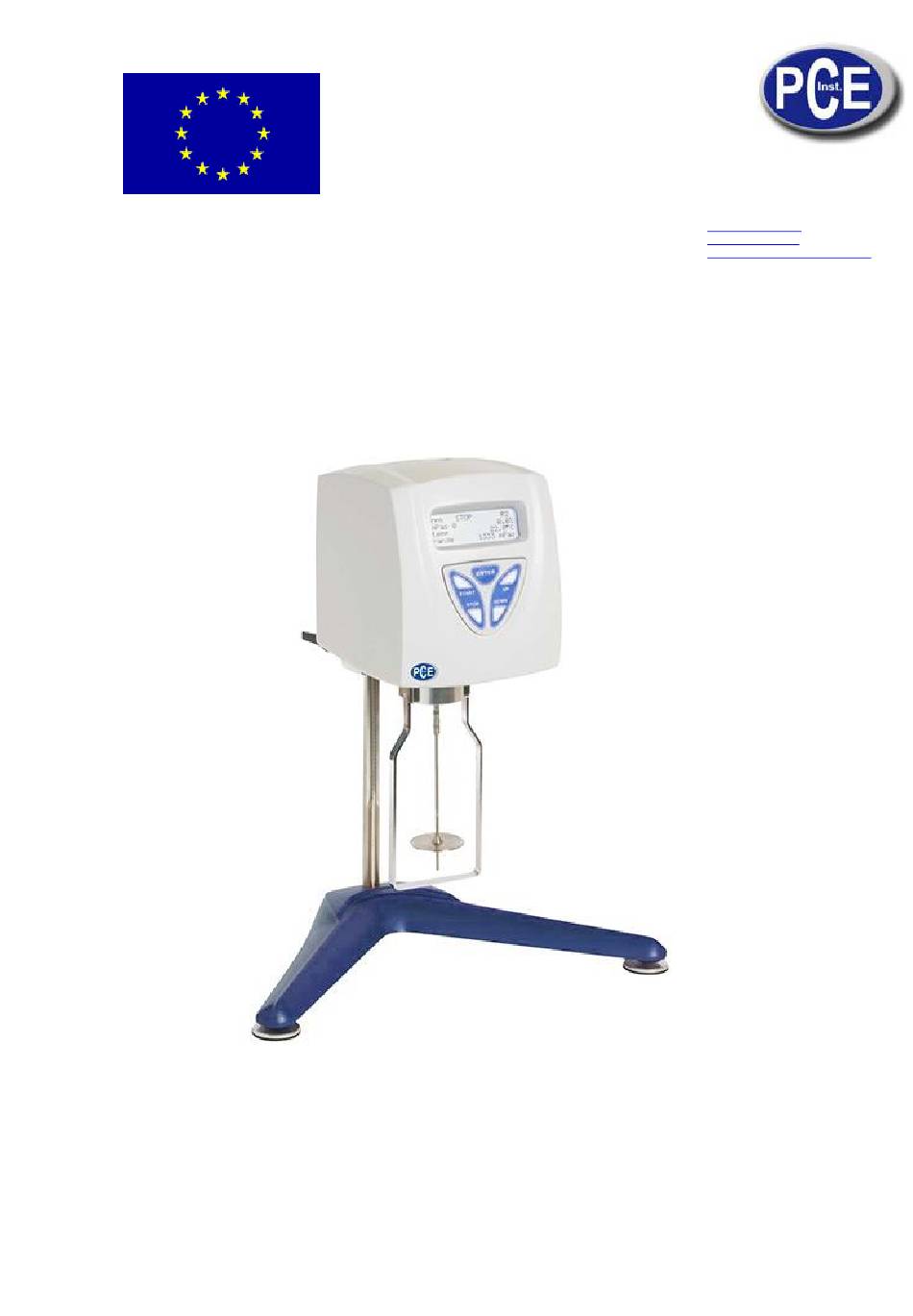

- Page 1 76, Rue de la Plaine des Bouchers 67100 Strasbourg France Tel.: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr www.pce-instruments.com/french Notice d’emploi du viscosimètre PCE-RVI 2 V1L...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr Table de matières 1. Information générale 1.1. Introduction 1.2. Utilisation spécifique 1.3. Symboles de sécurité 1.4. Normes de sécurité 1.5. Certification, garantie et documentation 2. Caractéristiques techniques 3. Installation de l’appareil 3.1. Réception et déballage de l’appareil 3.2. -
Page 3: Information Générale
Notice d’emploi www.pce-france.fr 1. INFORMATION GÉNÉRALE 1.1. Introduction Les viscosimètres rotationnels sont disponibles en trois (3) modèles différents, V0, V1 et V2 et en trois (3) versions pour chaque modèle, L pour des basses viscosités, R pour moyennes-hautes et H pour des produits d’une haute viscosité. - Page 4 Notice d’emploi www.pce-france.fr Danger dans des environnements explosifs L’appareil ne doit pas être utilisé dans des environnements avec des gaz inflammables. De plus, il ne doit pas être exposé aux conditions dans lesquelles des concentrations dangereuses de gaz peuvent se produire. Risque de pannes.
-
Page 5: Caractéristiques Techniques
Notice d’emploi www.pce-france.fr 2. CARACTÉRISTIQUES TECHNIQUES Viscosimètres rotationnels PCE-RVI 2 Connexion électrique Tension 100-240 V ± 10% Fréquence 50-60 Hz Consommation 0,2 A Fusibles 1 x 2 AT Vitesses Modèle V0 (18 vitesses fixes) 0.3, 0.5, 0.6, 1, 1.5, 2, 2.5, 3, 4, 5, 6, 10, 12, 20, 30, 50, 60, 100 Modèle V1 (19 vitesses fixes) 0.3, 0.5, 0.6, 1, 1.5, 2, 2.5, 3, 4, 5, 6, 10, 12, 20, 30, 50,... -
Page 6: Installation De L'appareil
Notice d’emploi www.pce-france.fr 3. INSTALLATION DE L’APPAREIL 3.1. Réception et déballage de l’appareil Quand vous avez reçu l’appareil, suivez les pas suivants: • Avant de sortir le viscosimètre de son emballage, inspectez attentivement la boîte pour vérifier que l’appareil n’a pas souffert des dommages pendant son transport. •... -
Page 7: Montage De La Vis
Notice d’emploi www.pce-france.fr NOTE: Assurez-vous que la tension du réseau auquel vous connecterez l’appareil correspond avec l’indiquée sur l’étiquette de caractéristiques et que la prise est capable de supporter la puissance maximum de consommation de l’appareil. Assurez-vous que la prise du réseau à laquelle vous connectez l’appareil, possède la prise de terre. 3.4. -
Page 8: Vue Derrière
Notice d’emploi www.pce-france.fr 4.2. Vue derrière 8. Interrupteur de réseau 9. Connecteur de réseau 10. Connecteur Pt100 11. Connecteur RS 232 5. OBSERVATIONS SU LA VISCOSITÉ 5.1. Description de l’unité Les viscosimètres de la série PCE-RVI 2, modèles V0, V1 et V2 sont des viscosimètres rotationnels pour la rapide détermination de la viscosité... - Page 9 Notice d’emploi www.pce-france.fr Flux laminaire C’est le déplacement idéal entre les couches d’un fluide, sans transfert de matière entre elles. Il sert de base pour calculer la viscosité dynamique. Flux turbulent À partir d’une déterminée vitesse, il se produit un transfert de masse entre les couches. Comme conséquence, la lecture de la viscosité...
-
Page 10: Fonctionnement
Notice d’emploi www.pce-france.fr Substances de référence: valeurs de viscosité Substance Viscosité approximative Huile de moteur Huile d’olive Peinture (pulverisée) Yaourt Solution de sucre 50 – 1.000 Huile lubrifiant Jus de fruit concentré 1.500 Encre d’impression 550 – 2.200 Miel 10.000 Nanocellulose (additive d’utilisation 8.000 –... - Page 11 Notice d’emploi www.pce-france.fr Utilisant les touches , sélectionnez les unités de viscosité, SI (mPas) ou CGS (cP), et confirmez . Il apparaîtra l’écran suivant: avec Utilisant les touches , sélectionnez les unités de force de torsion (S.S.), SI (N/m2) ou CGS (dyne/cm2), et confirmez avec .
-
Page 12: Début De La Mesure
Notice d’emploi www.pce-france.fr Si l’utilisateur décide de sélectionner le Mode COMPUTER, le viscosimètre envoyer l’ordre d’imprimer continuellement. Pour cette raison, le viscosimètre doit être connecté à un ordinateur personnel. Le format du Mode COMPUTER n’est pas approprié pour les imprimantes de petit format. Il apparaîtra l’écran suivant: pour le changer, s’il est précis, et confirmez son Le jour de la semaine clignote. -
Page 13: Écran De Travail
Notice d’emploi www.pce-france.fr Dans la quatrième ligne du display, il clignotera le message “Pulse Start”, indiquant à l’utilisateur qu’il doit appuyer pour activer le moteur et initier la mesure. Il apparaîtra l’écran de travail: Il est possible d’appuyer sur la touche directement sur l’écran de données. Dans ce cas, l’appareil active le moteur et commence à... -
Page 14: Tables De Sélection De Viscosités
Notice d’emploi www.pce-france.fr Modèle V2 L’écran de travail du modèle V2 est identique au modèle V1 à moins que nous utilisions un des accessoires de mesure absolue de viscosité, l’adaptateur de Petit Volume de l’Échantillons (APM) ou l’Adaptateur de Basse Viscosité... -
Page 15: Tables De Viscosité Version L (Modèles V0, V1 Et V2)
Notice d’emploi www.pce-france.fr 7.2. Tables de viscosité version L (modèles V0 / V1 / V2) 7.3. Viscosimètres version R (modèles V0 / V1 / V2) Les viscosimètres de la série VR 3000 modèles V0 R/ V1 R et V2 R disposent de 18, 19 et 21 vitesses fixes respectivement (0,1;... -
Page 16: Tables De Viscosité Version R (Modèles V0, V1 Et V2)
Notice d’emploi www.pce-france.fr 7.4. Tables de viscosité version R (modèles V0 / V1 / V2) Optionnel Viscosité en mPas Incrément 7.5. Viscosimètres version H (modèles V0 / V1 / V2) Les viscosimètres de la série VR 3000 modèles V0 H/ V1 H et V2 H disposent de 18, 19 et 21 vitesses fixes respectivement (0,1;... -
Page 17: Information Sur Le Calibrage
Notice d’emploi www.pce-france.fr 7.6. Viscosimètres version H (modèles V0 / V1 /V2) Optionnel 8. INFORMATION SUR LE CALIBRAGE L’appareil que vous venez d’acquérir a été calibré par le fabricant avant de son envoi utilisant des huiles standards newtoniens. On vous recommande d’effectuer des calibrations périodiques dont fréquence dépendra de l’utilisation qu’on fait de l’unité. -
Page 18: Incidences
Notice d’emploi www.pce-france.fr Comme la viscosité et la température ont une grande dépendance, il est indispensable d’effectuer la vérification du viscosimètre avec le standard à la température indiqué dans son certificat. 9. INCIDENCES Incidence Solution L’appareil ne fonctionne pas Vérifiez la position de l’interrupteur postérieur ...
