6.2 Niveau de contrôle
6.2.1 Structure générale
Disposant de trois interfaces opérateur différentes, l'objectif était
de présenter la même fonction pour chaque interface sur une
page, ce qui est plus confortable pour l'opérateur, lorsqu'il y a
différentes interfaces dans une même installation.
En raison de l'espace limité dont disposait le C7000
Advanced et de la complexité de la ramification du menu,
il était impossible d'afficher des branches de menu
entières sur une seule page.

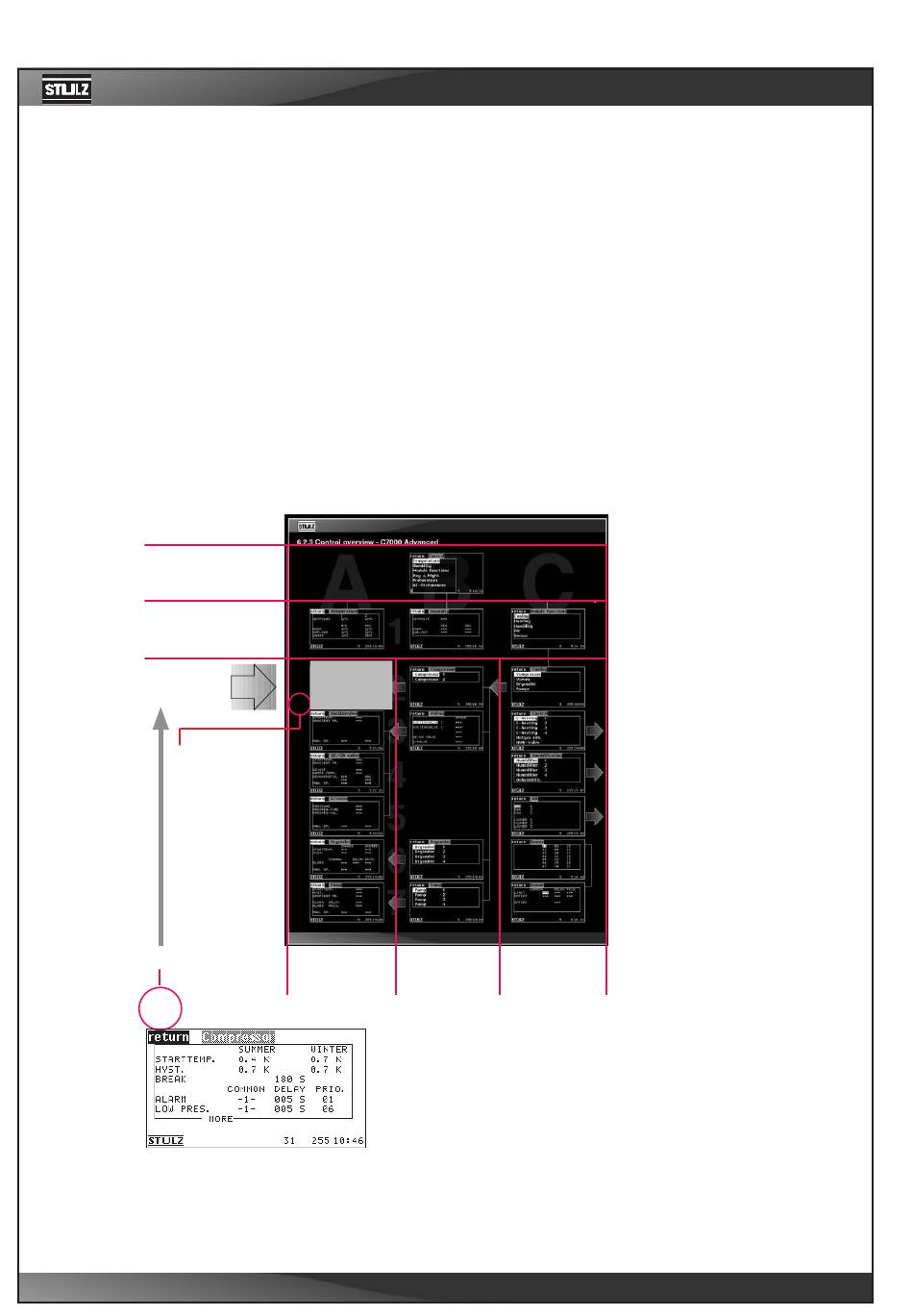

Nous avons donc appliqué un écran de plan de ville sur la flèche de contrôle qui indique le début d'un nouveau sous-menu. et
Aperçu du menu Service, composé de colonnes et
des lignes qui servent à déplacer facilement des sous-menus individuels
dans la vue d'ensemble.
menu de niveau supérieur
1er niveau de sous-menu
secteur A2
page, sur laquelle
il y a une description
détaillée du menu
au
secteur
A2
E/1006/ 57/38
Les colonnes du menu Contrôle sont nommées de A à
F, les colonnes du menu Service de K à V.
Sur chaque page, il y a une rangée supérieure sans
numéro, qui contient le menu de niveau supérieur et sept
rangées pour les sous-menus nommés de 1 à 7.
Il existe jusqu'à 4 niveaux de sous-menu. Le premier niveau de sous-menu
est situé horizontalement. Tous les autres niveaux de sous-menu sont situés
verticalement. A partir du deuxième niveau de sous-menu sur un
Sur les pages qui suivent l'aperçu, seuls les menus de
paramètres sont expliqués, ce sont normalement les
menus du niveau de sous-menu le plus bas.
47
4ème sous-menu 3ème sous-menu
niveau niveau
Pour les aperçus des menus du C7000 PT, les colonnes sont
fournies avec des lettres minuscules.
Les colonnes du menu Contrôle sont nommées de a à
g, les colonnes du menu Service de h à u.
La rangée supérieure, dans laquelle se trouve le menu de niveau
supérieur (Contrôle ou Service) n'a pas de numéro. En raison de la taille
variable du menu, la hauteur et le nombre de lignes (max. 1 à 5) varient
également.
Les sous-menus peuvent
également continuer vers la
droite sur la page suivante.
2e sous-menu
niveau
