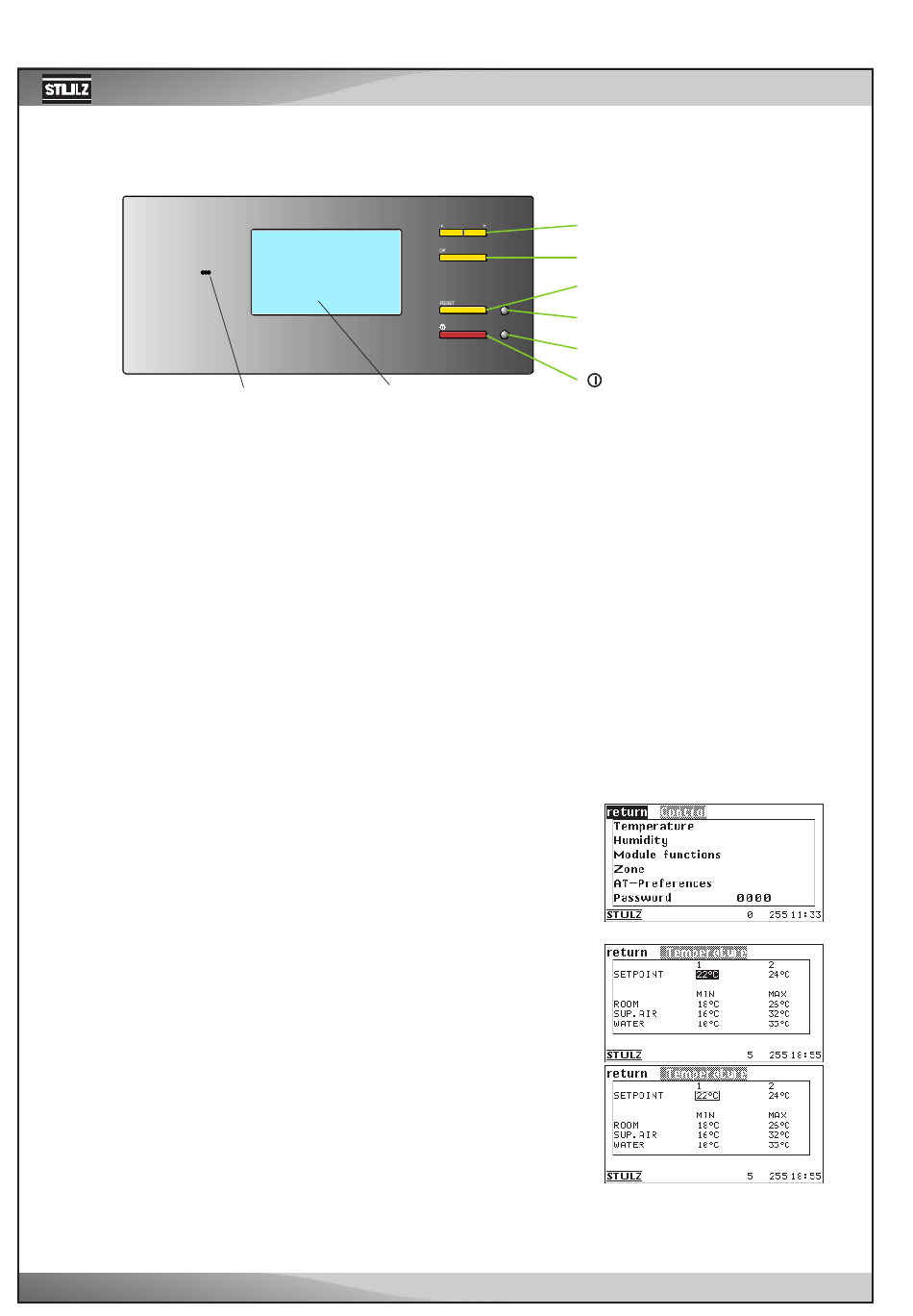

3.3 Éléments opérationnels - C7000 Advanced
Touche de sélection
Clé de validation
Touche de réinitialisation
LED d'alarme
LED marche/arrêt
Touche marche/arrêt
Indicateur sonore
Affichage
Fonctionnement - Navigation dans les menus
Les touches principales pour naviguer dans et à travers les menus sont la touche de
sélection et la touche de confirmation, qui ont la fonction de la souris pour un PC. Le
curseur, pour garder l'analogie avec un PC, est représenté par l'affichage inversé d'un
contenu de champ. Ce champ peut contenir une expression, un nombre ou un symbole.
Il existe deux types de menus : les menus de sélection et les menus de paramètres. Dans
menus de sélection vous pouvez choisir un point de menu à l'aide de la touche de sélection et
après avoir appuyé sur la touche de confirmation, il vous amènera au sous-menu suivant. Pour
accéder au menu suivant à un niveau supérieur, il y a un champ "Retour" dans le coin supérieur
gauche de chaque menu.
Dans menus de paramètres, qui représentent la fin d'une branche de menu, vous pouvez
sélectionner des paramètres avec la touche de sélection, mais si vous appuyez sur la
touche de validation, le paramètre s'affiche en noir sur fond clair avec un cadre noir et
indique ainsi le mode de changement. Par la touche de sélection, vous pouvez modifier la
valeur du paramètre. L'appui sur la touche de validation termine la modification et affiche
à nouveau le curseur en sens inverse.
Dans quelques menus de paramètres, il y a le commentaire "plus" dans la ligne du bas du
cadre, qui indique qu'une autre fenêtre sera affichée après le dernier paramètre. Vous pouvez
également accéder à cette fenêtre en tapant la touche de sélection "<" lorsque le curseur est
sur le champ "retour".
E/1006/ 57/20
Indicateur sonore
Affichage
Vous pouvez sélectionner les menus et modifier les paramètres avec la touche de sélection
Vous acquittez les fonctions/paramètres sélectionnés avec la touche de sélection avec la touche de
validation
Les signaux d'alarme sont acquittés avec la touche de réinitialisation. Appuyez une fois pour arrêter la tonalité
d'alarme Appuyez une deuxième fois pour effacer le message d'alarme (si la cause a été éliminée).
Cet affichage LED s'allume en cas d'alarme.
Cet affichage LED s'allume lorsque l'IOC sélectionné est allumé.
L'unité de climatisation sélectionnée est allumée/éteinte avec cette touche.
L'indicateur sonore émet une tonalité d'alarme lorsqu'une alarme s'est déclenchée.
L'écran affiche des données, des conditions de fonctionnement et des informations pour le guidage de
l'opérateur.
<>
=
Touche de sélection
=
Clé de validation
D'accord
=
Réinitialiser
Touche de réinitialisation
LED
=
Alarme
LED
=
Allumé éteint
=
Touche marche/arrêt
Menu de sélection
Menu paramètres
.
