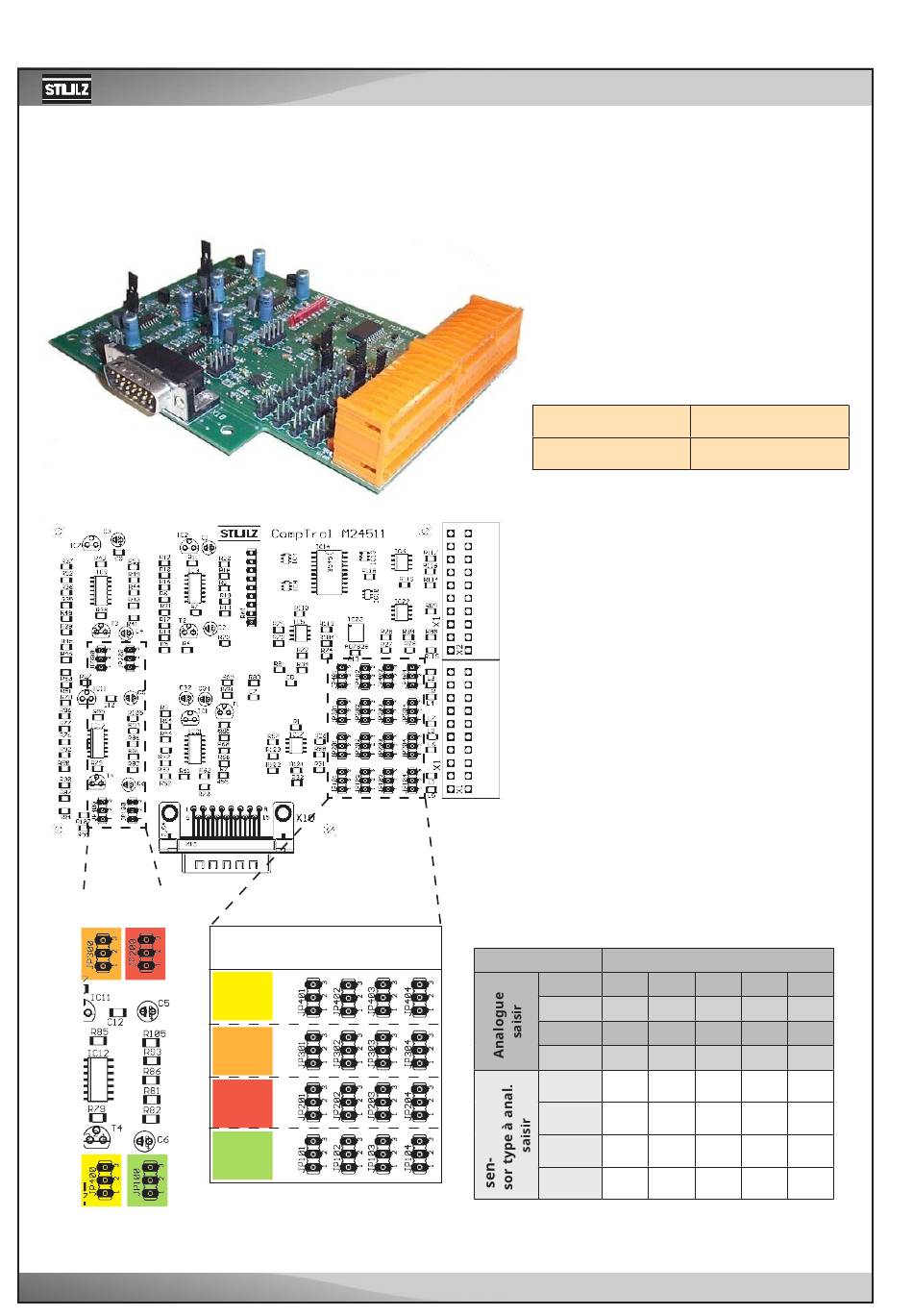

2.3 EAIO - carte d'extension pour entrées et sorties analogiques

2.3.1 Conception de la carte

Cavalier 100-400
(partie agrandie)
E/1006/ 57/12
corresp.
Cavalier 101-404
(partie agrandie)
saisir
AIN 9
AIN 8
AIN 7
AIN 6
Données techniques:
Consommation d'énergie:
Exploitation temporaire.:
Température de stockage :
Position de la broche
1
11
La carte EAIO est une carte d'extension pour entrées et
sorties analogiques. Il peut être branché sur la carte
contrôleur d'E/S à n'importe laquelle des 4 prises et sera
reconnu par l'IOC grâce à un auto-test.
Il y a plusieurs cavaliers sur la carte - 5 pour chaque entrée -
qui servent à adapter la carte aux différents types de
capteurs.
Comment utiliser le tableau de réglage des cavaliers :
- choisissez l'entrée analogique sur laquelle vous avez
connecté un capteur.
- sur la même ligne vous pouvez voir les cavaliers qui se
rapportent à cette entrée.
- dans la partie inférieure du tableau, vous pouvez lire dans chaque
colonne le réglage en fonction du type de capteur que vous avez
connecté.
Exemple:
Vous avez connecté un PT100 à AIN 8. Les cavaliers
correspondants sont 301-304, 300. Le cavalier
301,303,304 doit être réglé sur la position 2-3, le cavalier
300 sur 1-2 et le cavalier 302 pas du tout.
Tableau : Réglage du cavalier
AIN 6
101
201
AIN 7
AIN 8
301
401
AIN 9
0-10V
1-2
1-2
4-20mA
2-3
PT100
PT1000
2-3
10,1 VA
5°C...40°C
- 30°C...60°C
dix 21
20 31
Désignation du cavalier
102 103 104
100
200
202 203 204
302 303 304
300
400
402 403 404
2-3 1-2 1-2
0
1-2
1-2
1-2
0
0
2-3
2-3
1-2
0
2-3
2-3
2-3
30
40
