1)

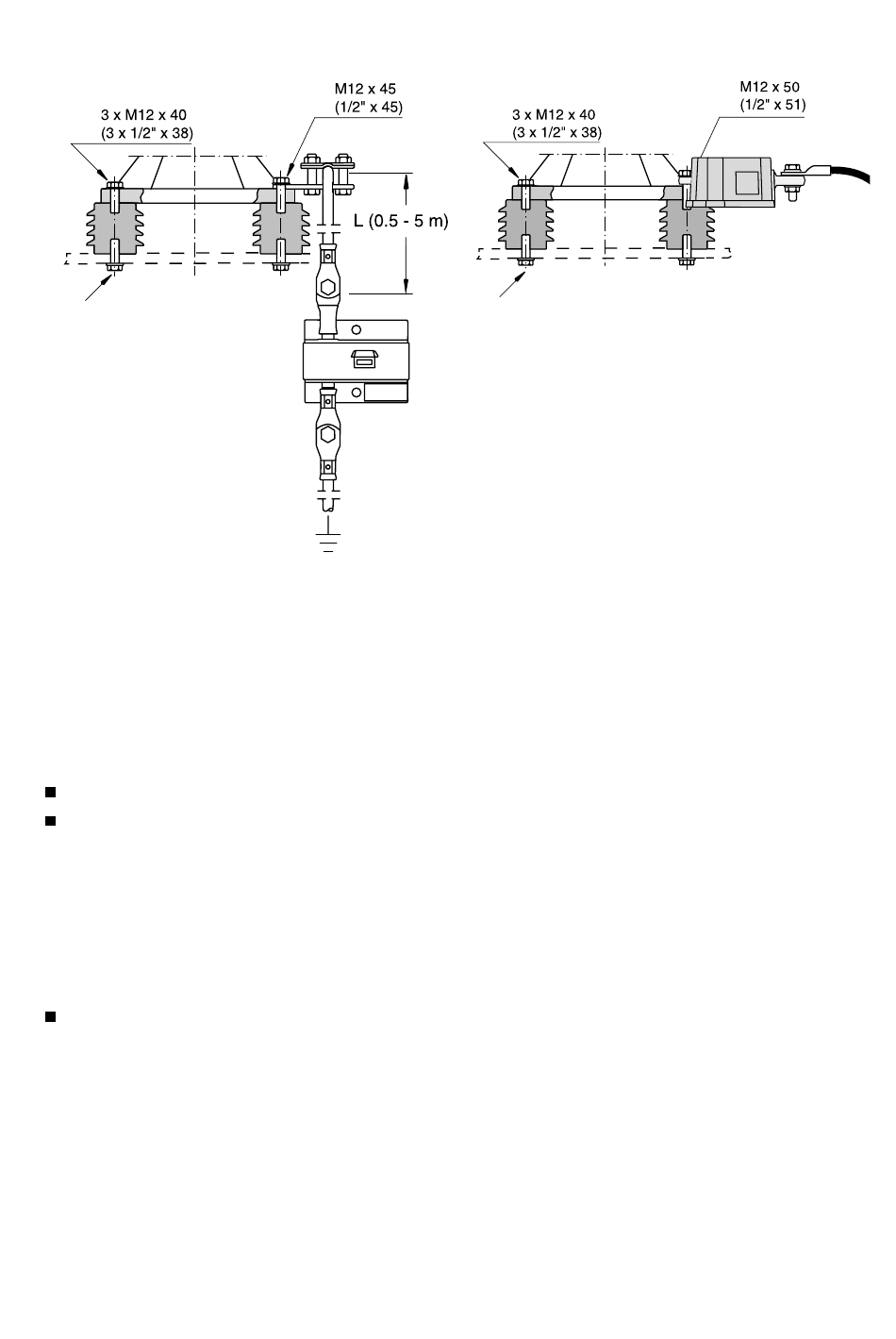

Fig. 6.2 Avec raccord à la terre
et/ou compteur de décharges
Pour l'installation de l'écran de diagnostic EXCOUNT II, voir les instructions
de montage livrées.
Pour installer un compteur de décharges (EXCOUNT A), s'assurer que :
Le parafoudre est isolé de la structure par une base isolante.
La longueur du conducteur entre le parafoudre et le compteur est
supérieure à 0,5 m et de préférence inférieure à 5 m, voir figure 6.2. Il est
possible d'utiliser des câbles atteignant 10 m, mais dans ce cas la protection
est diminuée étant donné que l'inductance en série s'ajoute à celle du
parafoudre. Le conducteur doit être isolé pour 5xL kV (LIWL), où L est la
longueur en mètres du conducteur - voir figure 6.2. (Ce résultat peut être
obtenu en utilisant un conducteur nu sur des isolateurs ou un câble).
Le compteur de décharges se monte suivant les instructions fournies.
1)
1)
Caractéristiques des boulons M12 (1/2") servant
à l'ancrage sur la structure :
Ces boulons ne sont pas fournis avec le parafoudre.
Couple de serrage recommandé : selon la catégorie,
avec un max. de 120 Nm.
Catégorie de force : 8.8 ou plus.
Matériau : Acier galvanisé à chaud ou acier
inoxydable paraffiné.
Longueur de filetage requise : 15 à 20 mm.
Placer une rondelle sous la tête des boulons.
Fig. 6.3 Avec indicateur de
diagnostic EXCOUNT -II
9
