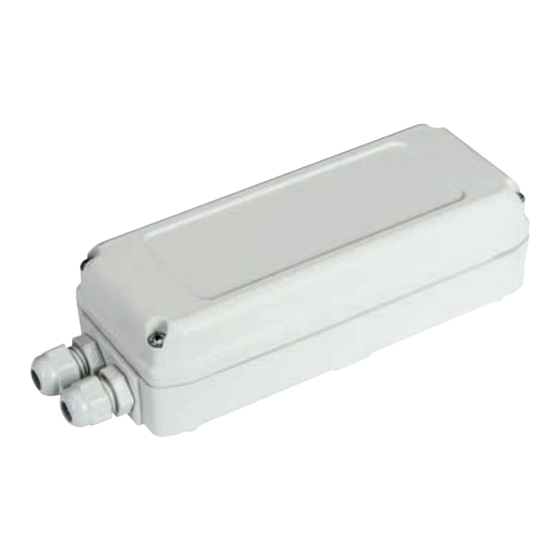

- Page 1 Manuel installateur ECRU.W Module de réception à 2+2 canaux 12/24 V 433 MHz...
-
Page 2: Table Des Matières
ECRU.W Sommaire : ................................Page Caractéristiques du produit..........................1 Alimentation ................................1 Connexion de l'antenne ............................1 Expansion du nombre de sorties ........................1 Configuration des sorties et programmation du temps d'activation ..............2 Paramétrage de l'état des sorties ........................3 Effacement de la configuration des sorties ......................3 Enregistrement des radiocommandes ........................3 Enregistrement des radiocommandes via radio ....................4 Suppression d'une seule radiocommande ......................5... -
Page 3: Caractéristiques Du Produit
Le module de réception ECRU.W présente 2 sorties embarquées auxquelles peuvent s'en ajouter 4 à travers le module ECRU.W.CA à brancher sur les connecteurs : CH3 pour valider la sortie sur le bornier CH3 CH4 pour valider la sortie sur le bornier CH4 VIMAR Group... -
Page 4: Configuration Des Sorties Et Programmation Du Temps D'activation
ECRU.W 5 - Configuration des sorties et programmation du temps d'activation : Les sorties sont configurables indépendamment, comme : - par impulsions - bistable - temporisée Configuration des sorties Description Par impulsion (paramétrage par La sortie sélectionnée est activée uniquement lorsque l'on appuie sur la touche de commande. -
Page 5: Paramétrage De L'état Des Sorties
Allumer le module de réception en gardant le Les leds DL1, DL2, DL3, DL4 doigt sur P1. s'allument (rouge) Les leds DL1, DL2, DL3, DL4 Garder le doigt sur P1 (10 s). s'éteignent 10 s Relâcher P1 pour conclure l'effacement. VIMAR Group... - Page 6 ECRU.W 8 - Enregistrement des radiocommandes : Remarque : Le module de réception peut enregistrer des radiocommandes à code tournant et à code fixe. La première radiocom- mande enregistrée détermine le codage accepté par le module de réception. Le module de réception n'accepte pas l'enregistrement d'un code mixte.
-
Page 7: Suppression D'une Seule Radiocommande
Répéter la procédure pour supprimer les Toutes les leds s'éteignent. autres radiocommandes. Remarque : La procédure de suppression d'une seule radiocommande supprime toutes les touches de la radiocommande asso- ciées au module de réception. VIMAR Group... -
Page 8: Suppression De Toutes Les Radiocommandes
ECRU.W 11 - Suppression de toutes les radiocommandes : Pour supprimer toutes les radiocommandes, procéder comme l'indique le tableau ci-après : Action Signalisation P1+P2 Appuyer sur P1 et P2 et garder le Les leds DL1, DL2, DL3, DL4 doigt dessus. clignotent rapidement (rouge) P1+P2 Continuer à... - Page 9 5 fois de suite (rouge) Les leds DL1, DL2, DL3, DL4 s'allument 2 s pour signaler : Relâcher P1 lorsque les leds vert : sauvegarde réussie s'allument à tour de rôle. rouge : erreur (mémoire absente ou pleine) VIMAR Group...
-
Page 10: Commande Du Module De Réception Via Smartphone Ou Tablette
ECRU.W 3) Rétablissement de la mémoire des radiocommandes à partir de la mémoire secondaire En l'absence de la mémoire secon- daire avec les radiocommandes à ré- tablir, retirer l'alimentation et brancher un deuxième module de mémoire MEM.W sur le connecteur MEM2 puis remettre sous tension. - Page 11 ECRU.W VIMAR Group...
- Page 12 Viale Vicenza, 14 36063 Marostica VI - Italy www.vimar.com ECRU.W installateur FR 01 1706...
