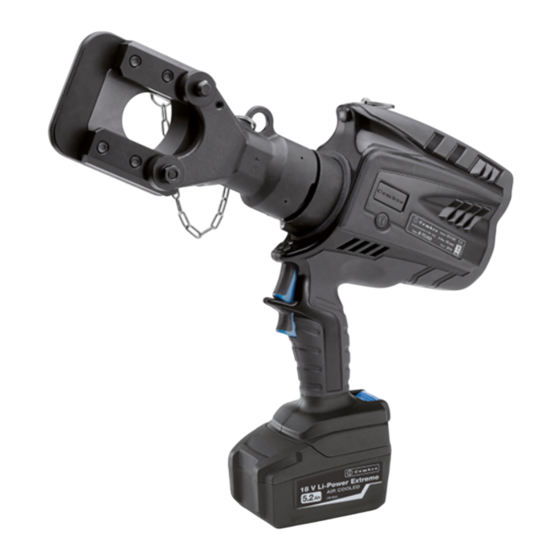

BATTERY OPERATED HYDRAULIC CUTTING TOOL
COUPE-CABLE HYDRAULIQUE SUR BATTERIE
HYDRAULISCHES AKKU-SCHNEIDWERKZEUG
HERRAMIENTA HIDRÁULICA DE CORTE A BATERíA
UTENSILE OLEODINAMICO DA TAGLIO A BATTERIA
B-TC450 B-TC450A B-TC450E B-TC450T
ENGLISH
OPERATION AND MAINTENANCE MANUAL ................. 5
FRANÇAIS
NOTICE D'UTILISATION ET ENTRETIEN ........................... 10
DEUTSCH
BEDIENUNGSANLEITUNG .............................................. 15
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ......................... 20
ITALIANO
MANUALE D'USO E MANUTENZIONE ........................... 25
1
Publicité
Table des Matières
Manuels Connexes pour Cembre B-TC450
Sommaire des Matières pour Cembre B-TC450
- Page 1 BATTERY OPERATED HYDRAULIC CUTTING TOOL COUPE-CABLE HYDRAULIQUE SUR BATTERIE HYDRAULISCHES AKKU-SCHNEIDWERKZEUG HERRAMIENTA HIDRÁULICA DE CORTE A BATERíA UTENSILE OLEODINAMICO DA TAGLIO A BATTERIA B-TC450 B-TC450A B-TC450E B-TC450T ENGLISH OPERATION AND MAINTENANCE MANUAL ....5 FRANÇAIS NOTICE D’UTILISATION ET ENTRETIEN ......10 DEUTSCH BEDIENUNGSANLEITUNG ..........
- Page 2 FIG. / BILD 1 FIG. / BILD 2 Battery Batterie Akku Batería Batteria adhesive tape - ruban adhésif Klebeband - cinta adhesiva nastro adesivo FIG. / BILD 4 FIG. / BILD 3 Low battery Batterie déchargée Akku leer Batería descargada Batteria scarica FIG.
- Page 3 FIG. / BILD 6 LED WORKLIGHT / ECLAIRAGE PAR LED / LED ARBEITSLICHT / LUCES LED / ILLUMINAZIONE LED LOCKING PIN / AXE DE BLOCAGE / BLOCKIERUNGSBOLZEN / PASADOR DE SUJECIÓN / PERNO DI BLOCCAGGIO UPPER BLADE / LAME SUPERIEURE / GEGENMESSER / CUCHILLA SUPERIOR / LAMA SUPERIORE LOWER BLADE / LAME INFERIEURE / SCHNEIDMESSER / CUCHILLA INFERIOR / LAMA INFERIORE OPERATING BUTTON / GACHETTE DE COMMANDE / STARTKNOPF / BOTÓN DE ACCIONAMIENTO / PULSANTE DI AZIONAMENTO...
- Page 4 WARNING SYMBOLS - SYMBOLES D'AVERTISSEMENT - WARNSYMBOLE - SÍMBOLOS DE ADVERTENCIA - SIMBOLI DI AVVERTENZA Tool - Outil - Werkzeug - Herramienta - Utensile – Before using the tool, carefully read the instructions in this manual. – Avant d'utiliser cet outil, lire attentivement les instructions de cette notice. –...
-
Page 5: General Characteristics
1. GENERAL CHARACTERISTICS B-TC450 B-TC450E B-TC450T B-TC450A Application range suitable for cutting Copper, Aluminium, ACSR and Steel conductors, ropes and rods (Ref. to pag. 30) Max. cutting diameter mm (inches) 45 (1-25/32”) Operating pressure bar (psi) 700 (10,000) Dimensions mm (inches) 407 x 401 x 88 (16 x 15.8 x 3.5) - Page 6 WARNINGS Do not use the tool for purposes other than those intended by Cembre. The operator should concentrate on the work being performed and be careful to maintain balanced working position. Work in a clean, uncluttered area. Keep persons away from immediate work area.
- Page 7 Before starting any work, check the battery charge (Ref. to § 2.7) and recharge if necessary, following the instructions in the battery charger user manual. replace the battery, remove it by pressing the release button (10) (Ref. to Fig. 1), then insert the new battery, sliding it into the guides until it locks.
- Page 8 The tool will continue to work however, 15 sec. after use, an alarm comprising 3 beeps combined with the illumination of the worklights will signal that its return to Cembre for service is recommended (see § 6).
-
Page 9: Blade Replacement
5. CONNECTION TO COMPUTER (Smartool technology) The memory card integrated in the tool records operating data for transfer via the USB cable supplied. To view and manage this data, go to www.cembre.com and register in the dedicated area, then download the free Cembre software CEM_SWBT01. -
Page 10: Caracteristiques Generales
1. CARACTERISTIQUES GENERALES B-TC450 B-TC450E B-TC450A B-TC450T Domaine d'application Domaine d'application conçu pour couper des câbles métalliques en cuivre, aluminium, almelec, aluminium-acier, acier et ronds massif (voir page 30) Diamètre maxi. de coupe Diamètre maxi. de coupe mm (inches) 45 (1-25/32”) - Page 11 Les lames endommagées peuvent abîmer l’outil. Remplacer les pièces usagées et éventuellement endommagées ou manquantes avec des pièces de rechange originales Cembre. Toujours porter une visière de protection pendant les opérations de coupe, car de petits éclats de câbles peuvent être propulsés.
-
Page 12: Rotation De La Tête
Avant de commencer toute opération, contrôler l’état de charge de la batterie (voir § 2.7) et, si nécessaire, la recharger en suivant les instructions contenues dans le manuel d’utilisation du chargeur de batteries. Pour remplacer la batterie, la retirer en appuyant sur le mécanisme de déblocage (10) (Réf. a Fig. 1) puis introduire la nouvelle batterie en la faisant coulisser sur les guides jusqu’au blocage complet. -
Page 13: Entretien
Après 15 secondes de l'exécution du dernier cycle, la nécessité de procéder à l'entretien de routine est signalée par allumages intermittents répétés trois fois des LED associé à l’aver- tisseur sonore. L'outil continue par ailleurs à travailler normalement; mais il est recommandé de le renvoyer à Cembre pour une révision complète (voir § 6). -
Page 14: Changement Des Lames
Cembre CEM_SWBT01 est disponible gratuitement après enregistrement dans le domaine réservé du site www.cembre.com. Dans ce domaine réservé, il sera alors possible de trouver les mises à jour éventuelles des fi rmwares permettant à vos propres outils une meilleure effi cacité... -
Page 15: Allgemeine Eigenschaften
1. ALLGEMEINE EIGENSCHAFTEN B-TC450 B-TC450E B-TC450A B-TC450T Anwendungsbereich Geeignet zum Schneiden von Kupfer- und Aluminiumkabeln, Aldreyseilen, Stahlseilen und Stahlstangen (siehe Seite 30). Max. Schneiddurchmesser mm (inches) 45 (1-25/32”) Arbeitsdruck bar (psi) 700 (10,000) Abmessungen mm (inches) 407 x 401 x 88 (16 x 15.8 x 3.5) Gewicht inkl. - Page 16 Schneidmessern. Defekte Schneidmesser könnten das Werkzeug stark beschädigen. Vor jeder Benutzung die Unversehrtheit des Kopfes überprüfen. Verschlissene, beschädigte oder fehlende Teile durch Originalersatzteile von Cembre ersetzen. Tragen Sie immer eine Schutzbrille, da sich beim Schneiden Metallsplitter lösen können. Achten Sie beim Schneiden von Stangen und Stahlseilen darauf, dass sich keine Personen in der Nähe aufhalten.
- Page 17 ÜberprüfenSie vor jedem Arbeitsvorgang den Ladezustand der Akkus (siehe Pkt. 2.7). Um die Akkus aufzuladen, folgen Sie den Anweisungen in der Bedienungsanleitung des Akkulade- gerätes auf. Drücken Sie für den Akkuaustausch auf die Entriegelung (10) (siehe Bild 1) und führen Sie den neuen Akku bis zum Einratsen ein.
- Page 18 15 Sekunden nach Ausführung des letzten Zyklus, wird eine bevorstehende Wartung,dreimal hintereinander durch ein unterbrechendes Aufblinken der LED's, zusammen mit einem akus- tischen Warnsignal angekündigt. Das Werkzeug wird weiterhin normal arbeiten. Es wird das Einsenden des Werkzeuges an Cembre empfohlen, für eine komplette Überholung (siehe Pkt. 6).
-
Page 19: Schneidmesser Wechseln
Der im Werkzeug integrierte Speicher ermöglicht die Betriebsparameter zu speichern und mit dem mitgelieferten USB-Kabel auf einen Computer zu übertragen. Um die Daten vom Werkzeug zu übertragen und zu verwalten, müssen Sie unter www.cembre.com die Cembre Software CEM_SWBT01 nach einer Registrieung downloaden. -
Page 20: Características Generales
1. CARACTERíSTICAS GENERALES B-TC450 B-TC450E B-TC450T B-TC450A Campo de aplicación: idónea para cortar cables y varillas de cobre, aldrey, aluminio, aluminio-acero y varillas de acero (Ref. a pag. 30) Diámetro max. de corte mm (inches) 45 (1-25/32”) Presión de trabajo... - Page 21 Inspeccionar las cuchillas antes de utilizar la herramienta. No utilizar la herramienta con las cuchillas dañadas. Las cuchillas dañadas pueden causar la rotura de la herramienta. Sustituir las partes desgastadas, dañadas o ausentes con piezas de recambio originales Cembre. Operar siempre con las gafas de trabajo; durante las operaciones de corte pueden originarse esquirlas metálicas.
- Page 22 Antes de iniciar cualquier trabajo, compruebe el estado de carga de las baterías (Ref. al § 2.7). Si es necesario, recárguelas siguiendo las instrucciones del manual de uso del cargador. Para sustituir la batería, retírela pulsando el desbloqueo (10) (Ref. a Fig. 1) y luego inserte la nueva batería deslizándola por las guías hasta su tope.
- Page 23 Después de 15 seg. de la ejecución del último ciclo, la necesidad de hacer el mantenimiento ordinario se señaliza con la iluminación intermitente repetida tres veces de los LED y por un aviso acústico al mismo tiempo. La herramienta continuará trabajando normalmente, se recomienda enviar a Cembre para una revisión completa (ver § 6).
-
Page 24: Cambio De Las Cuchillas
Cembre CEM_SWBT01, que se encuentra de forma gratuita en la área reservada de la página web www.cembre.com. después la inscripción. En la misma área se pueden encontrar también las actualizaciones del fi rmware de la tarjeta electrónica, para garantizar el mejor rendimiento de la herramienta obteniendo la máxima efi ciencia. -
Page 25: Caratteristiche Generali
1. CARATTERISTICHE GENERALI B-TC450 B-TC450E B-TC450A B-TC450T Campo di applicazione adatto al taglio di conduttori e funi in rame, alluminio, aldrey, aluminio-acciaio, acciaio e tondi in acciaio (rif. a pag. 30) Diametro max. di taglio mm (inches) 45 (1-25/32”) Pressione di esercizio... -
Page 26: Avvertenze
Prima di ogni utilizzo ispezionare le lame. Non usare l'utensile con le lame danneggiate. Lame danneggiate possono causare la rottura dell'utensile. Sostituire le parti usurate, eventualmente danneggiate o mancanti con parti di ricambio originali Cembre. Indossare sempre una visiera protettiva, durante le operazioni di taglio possono prodursi schegge metalliche . - Page 27 Prima di iniziare qualsiasi lavoro, verifi care lo stato di carica delle batterie (Rif. al § 2.7) se necessario ricaricarle seguendo le istruzioni riportate nel manuale d’uso del caricabatterie. Per sostituire la batteria sfi larla premendo lo sblocco (10) (Rif. a Fig. 1), quindi inserire la nuova facendola scorrere nelle guide, fi no al suo blocco.
- Page 28 Dopo 15 sec. dall'esecuzione dell'ultimo ciclo, la necessità di eff ettuare la manutenzione ordinaria viene segnalata dall'accensione intermittente ripetuta tre volte dei led e da un contemporaneo avviso acustico. L'utensile continuerà a funzionare normalmente, se ne consiglia l'invio a Cembre per una revisione completa (Rif. al § 6).
-
Page 29: Cambio Delle Lame
USB fornito in dotazione. Per visionare e gestire i dati della scheda, è necessario il software Cembre CEM_SWBT01 disponibile gratuitamente nell’area dedicata del sito www.cembre.com previa registrazione. - Page 30 6. CUTTING RANGE - CAPACITE DE COUPE - EINSATZBEREICH - CAPACIDAD DE CORTE - CAPACITÀ DI TAGLIO MAX CUTTING DIAMETER MATERIAL TENSILE STRENGTH CHARGE DE RUPTURE A LA TRACTION DIAMETRE EXTERIEUR MAX. SECTIONNABLE MATIERE ZUGFESTIGKEIT MAX SCHNEIDDURCHMESSER WERKSTOFF CARGA DE ROTURA DIAMETRO MAX DE CORTE MATERIAL CARICO DI ROTTURA A TRAZIONE...
- Page 32 En tal caso, adjuntar a ser posible una copia del Certifi cado de Ensayo entregado en su día por Cembre con la herramienta o completar y adjuntar el formulario disponible en la sección “ASISTENCIA”...
