Raccordements d'appareils vidéo
Raccordement vidéo composite ( RCA)
Branchez le connecteur jaune du câble vidéo (A/V) composite dans le
connecteur de sortie vidéo sur l'appareil vidéo. Branchez l'autre connecteur
jaune dans le connecteur Video jaune sur le projecteur.
Branchez un connecteur blanc dans le connecteur de sortie audio gauche
sur l'appareil vidéo et branchez un connecteur rouge dans le connecteur de
sortie audio droit sur l'appareil vidéo. Branchez le connecteur blanc restant
sur le connecteur audio in (d'entrée audio) blanc sur le projecteur et
branchez le connecteur restant rouge dans le connecteur audio in rouge sur
le projecteur.
N'oubliez pas que les sorties vidéo des connexions de source composite
n'ont pas la qualité supérieure des sorties S-vidéo ou vidéo de composant.
Raccordement s-vidéo
Si l'appareil vidéo utilise un connecteur s-vidéo rond à sept broches,
branchez un câble s-vidéo dans le connecteur S-video de l'appareil vidéo et
dans le connecteur S-video du projecteur. Utilisez les connecteurs audio
rouges et blancs du câble A/V comme décrit ci-dessus (les connecteurs
jaunes du câble A/V ne sont pas utilisés).
N'oubliez pas que le mode s-vidéo fournit une meilleure sortie vidéo que le
mode vidéo composite, mais d'une qualité inférieure au mode vidéo de
composant.

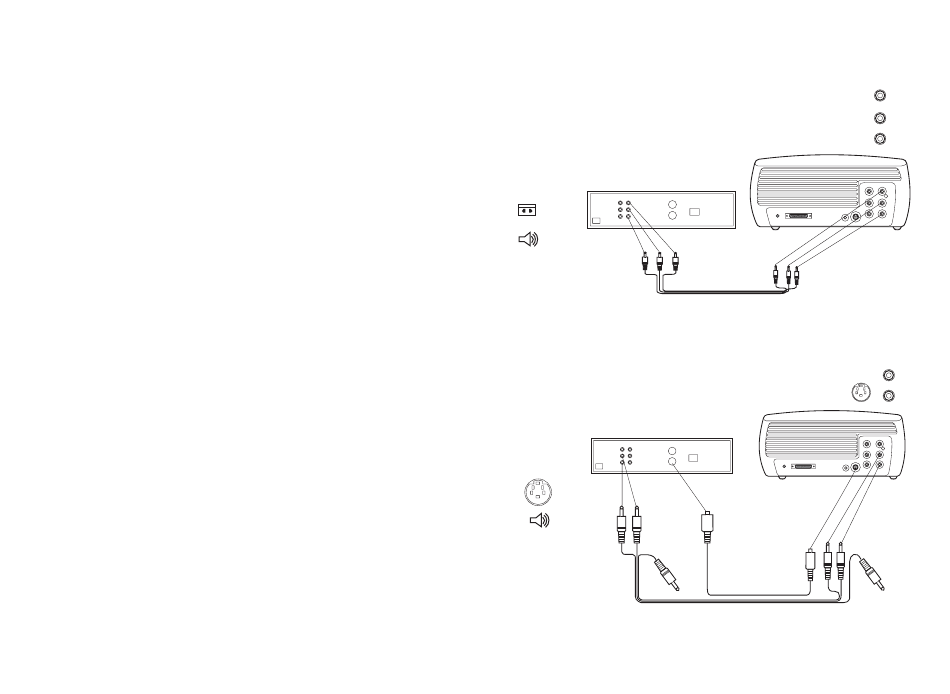

branchez le câble A/V
raccordez les câbles s-vidéo
et les câbles audio
