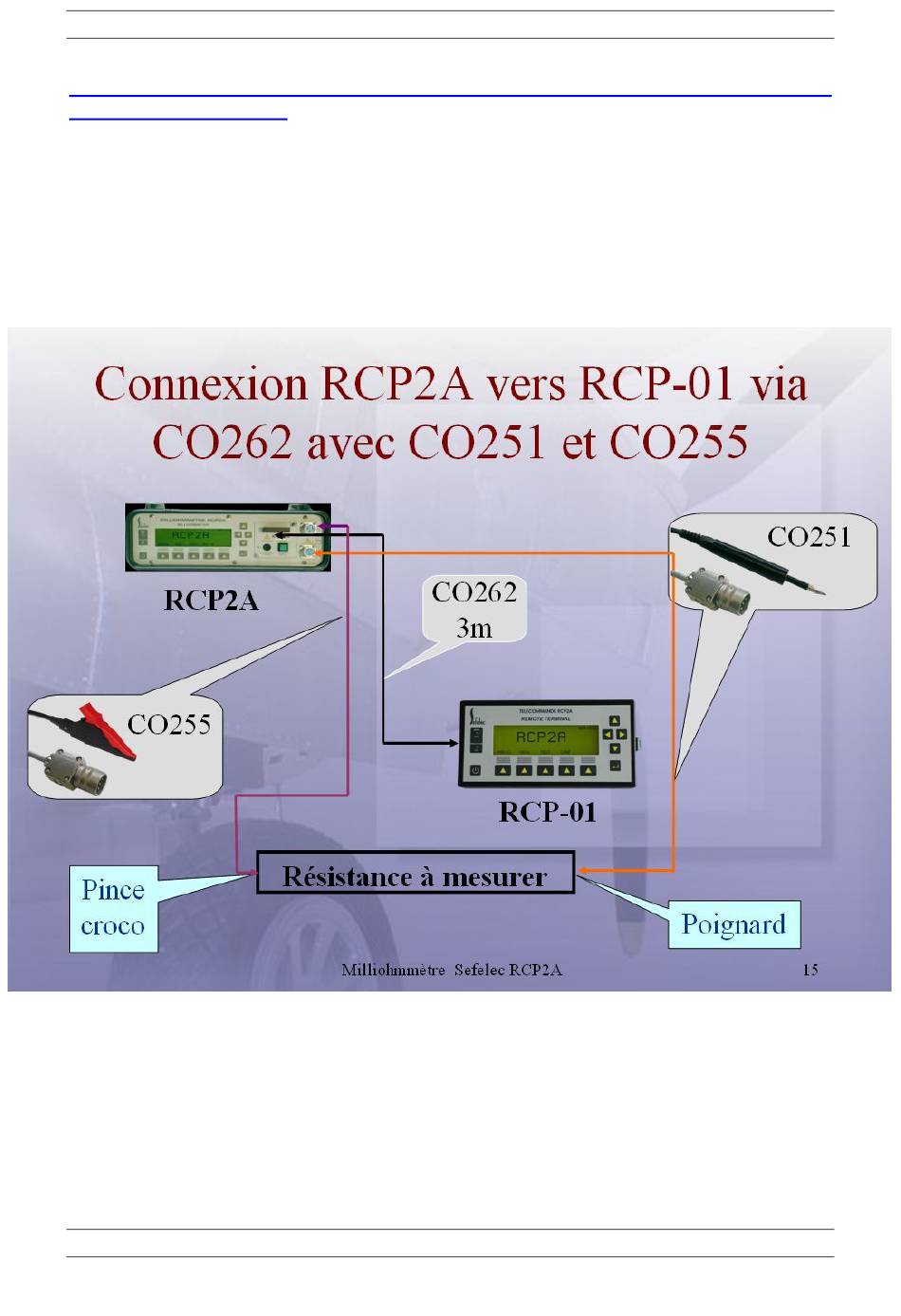

2-2-4 Raccordement des accessoires pour utilisation avec RCP2A avec télécommande

RCP-01 et sans rallonge :

 Brancher un cordon CO262 entre l'embase SUBD 9B du RCP2A et l'embase SUBD
15B de la télécommande RCP-01
 Brancher un cordon équipé d'une pince crocodile ( CO255 ou CO255-5 ou CO10 ou
CO8 ) sur l'embase Jaeger 3 broches du RCP2A
 Brancher un poignard à pointe de touche (TE9/1 ou CO251 ou CO258 ou CO261 ou
TE28/1) sur l'embase Jaeger 4 broches du RCP2A
