2-2 Branchement des accessoires :

2-2-1 Méthode de connexion des fiches Jaeger :
 Les accessoires du RCP2A sont équipés de connecteurs de marque JAEGER avec 3 ou
4 broches.

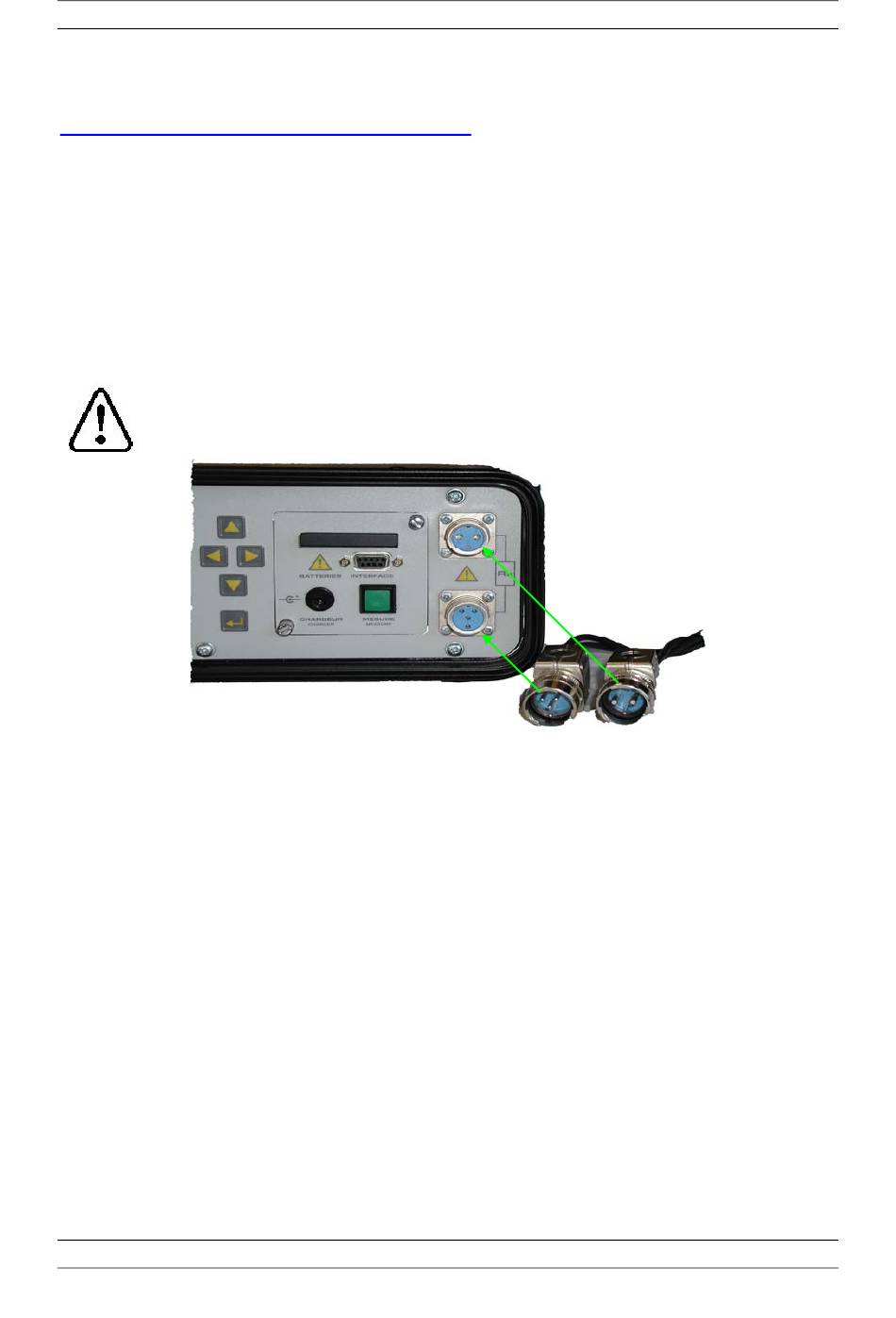

 Identifier le nombre de broches de la fiche mobile et la raccorder sur l'embase
correspondante.
 Engager la fiche dans l'embase puis faire tourner la bague moletée vers la droite pour
verrouiller .
 Tourner la bague moletée vers la gauche puis tirer la fiche pour la déconnecter
