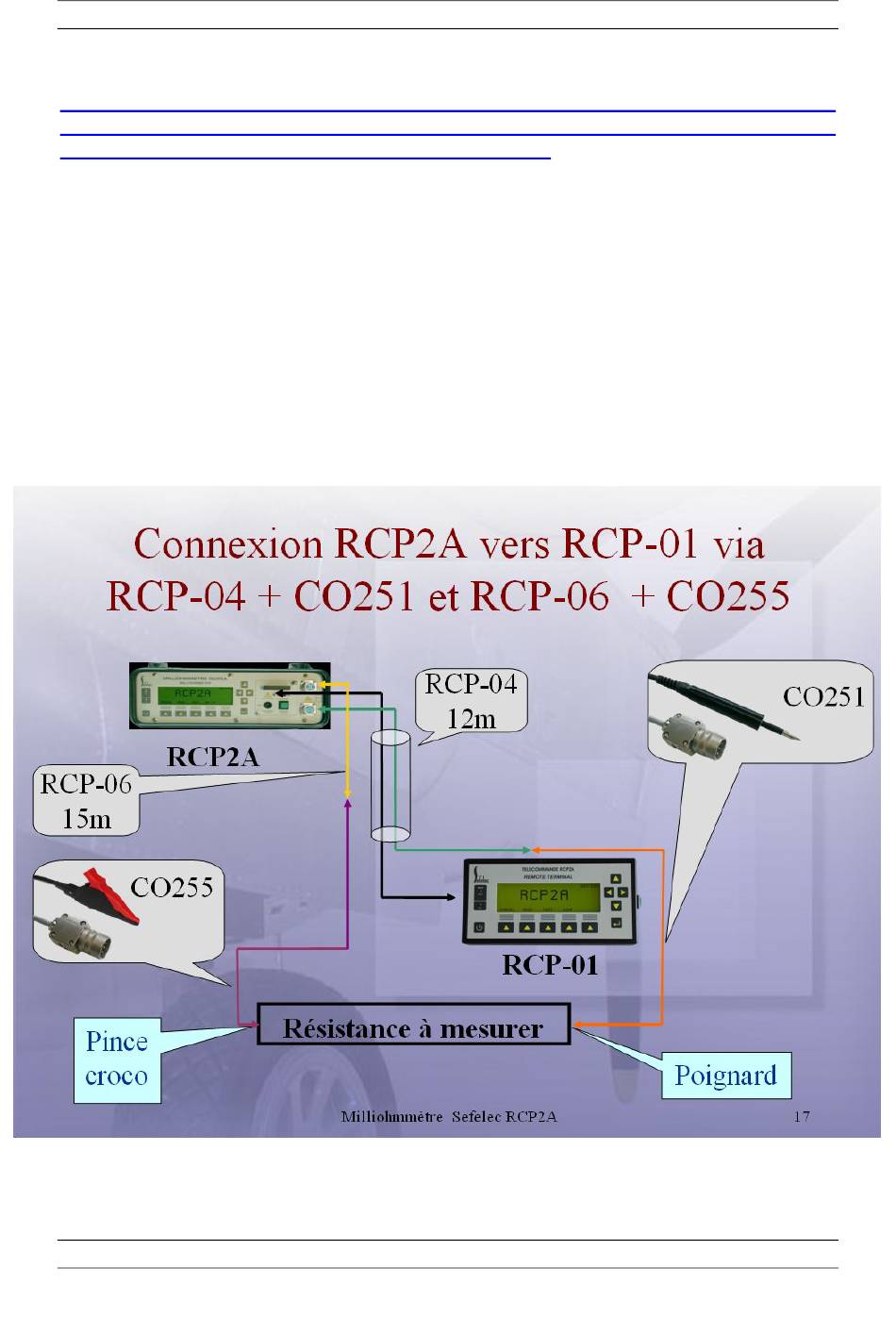

2-2-6 Raccordement des accessoires pour utilisation avec RCP2A avec télécommande
RCP-01 et avec rallonge RCP-04 pour la télécommande dans sacoche RCP-22 et avec

rallonge RCP-06 sur la connexion de la pince crocodile :

 Brancher la prise SUBD 9B de la rallonge RCP-04 (12m) sur l'embase SUBD 9B du
RCP2A et brancher la prise SUBD 15B de cette rallonge sur l'embase SUBD 15B de
la télécommande RCP-01
 Brancher la prise Jaeger 4 broches.de la rallonge RCP-04 (12m) sur l'embase Jaeger 4
broches du RCP2A
 Brancher un poignard à pointe de touche (TE9/1 ou CO251 ou CO258 ou CO261) sur
l'embase Jaeger 4 broches à l'extrémité de la rallonge RCP-04
 Brancher une rallonge RCP-06 (15m) sur l'embase Jaeger 3 broches du RCP2A
 Brancher un cordon équipé d'une pince crocodile ( CO255 ou CO255-5) sur la prise
Jaeger 3 broches femelle de la rallonge
