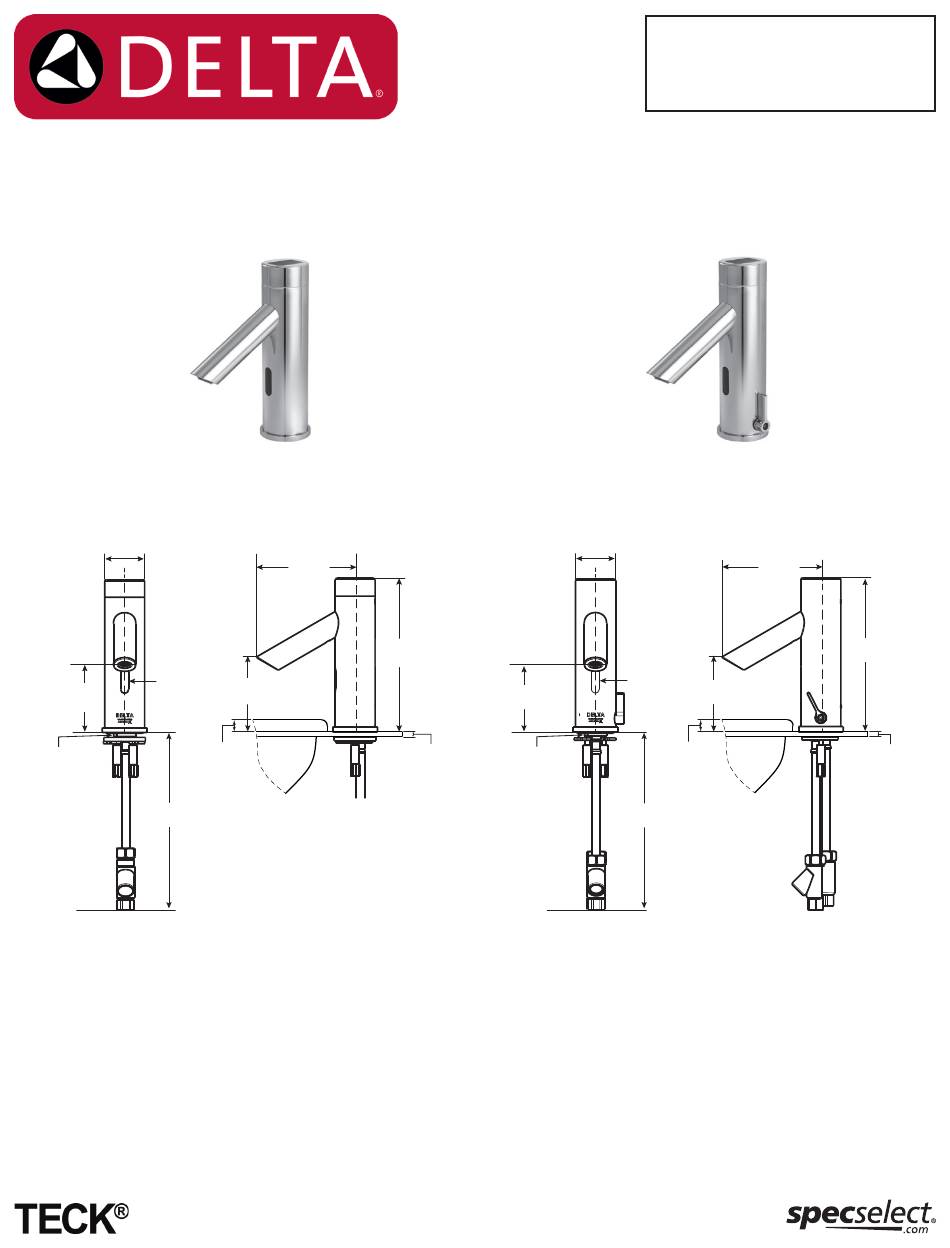

COMMERCIAL - SOLAR-POWERED ELECTRONIC FAUCET
COMERCIAL - ROBINET ÉLECTRONIQUE À ÉNERGIE SOLAIRE
COMERCIAL - LLAVE ELECTRÓNICA A ENERGÍA SOLAR
Electronic Faucet for cold or premixed water
Robinet électronique pour eau froide ou prémitigée
Grifo electrónico para agua fría o premezclada
Ø 50 mm
(Ø 2")
Sensor
Capteur
82.6 mm
Sensor
(3-1/4")
See Note #1
Hole Size
Voir la Note n° 1
Taille du trou
Ver Nota 1
Tamaño del
orificio
572mm
Min.
(22-1/2")
Ø 28.6 mm
(Ø 1-1/8")
Max.
Ø 38.1 mm
(Ø 1-1/2")
Power Supply:
4 x 1.5V "AA" alkaline batteries (required and
included)
Alimentation:
4 piles alcalines 1,5V "AA" (requises et
incluses)
Fuente de Alimentación
4 x 1.5V "AA" pilas alcalinas (requeridas e
incluidas)
Auto shut-off time:
30 seconds
Temps d'arrêt automatique:
30 secondes
Apagado automático:
30 segundos
Note: #1 - For sensor clearance: 26 mm (1") maximum sink lip height from deck.
Remarque: #1 - Espace libre pour le capteur: Hauteur maximale du rebord de l'évier de 26 mm (1 po) par rapport au comptoir
Nota: #1 - Para la separación del sensor: Altura máxima de 26 mm (1") para el borde del lavabo desde la mesada
DEMD-320LF
124 mm
(4-7/8")
194 mm
(7-5/8")
92.1 mm
(3-5/8")
Deck Thickness
Épaisseur du comptoir
Espesor de la mesada
0.8 mm (1/32")
63.5 mm(2-1/2")
Please leave this instruction sheet with the installed faucet.
S.V.P., Laissez cette fiche d'instructions avec la robinetterie nouvellement installée.
Deje esta hoja de instrucciones con la llave instalada.
Electronic faucet with mixer to adjust the temperature
Robinet électronique avec mitigeur pour réglage de la température
Grifo electrónico con mezclador para ajustar la temperatura
Ø 50 mm
(Ø 2")
82.6 mm
(3-1/4")
Hole Size
Taille du trou
Tamaño del
orificio
Min.
Min.
Ø 31.8 mm
Max.
(Ø 1-1/4")
Max.
Ø 38.1 mm
(Ø 1-1/2")
Recommended water pressure:
Pression d'eau recommandée:
Presión de agua recomendada:
Hot water temperature:
Température de l'eau chaude:
Temperature del agua caliente:
Preset sensor range:
Portée préréglée du capteur:
Rango del sensor preajustado:
209499, Rev. D
DEMD-320LF
DEMD-321LF
DEMD-321LF
124 mm
(4-7/8")
Sensor
Capteur
92.1 mm
Sensor
(3-5/8")
See Note #1
Voir la Note n° 1
Ver Nota 1
572mm
(22-1/2")
20 - 125 psi (138 - 862 kPa)
20 - 125 lb/po2 (138 - 862 kPa)
20 à 125 psi (138 - 862 kPa)
Max. 171°F (77°C) up to 30 minutes
Max. 171° F (77° C) jusqu'à 30 minutes
171 °F (77 °C) máx. hasta por 30 minutos
6" - 8" (153 mm - 203 mm)
6 po - 8 po (153 mm - 203 mm)
6" - 8" (153 mm - 203 mm)
194 mm
(7-5/8")
Deck
Thickness
Épaisseur
du comptoir
Espesor de
la mesada
Min.
0.8 mm
(1/32")
Max.
63.5 mm
(2-1/2")
