BRANCHEMENTS ESSENTIELS

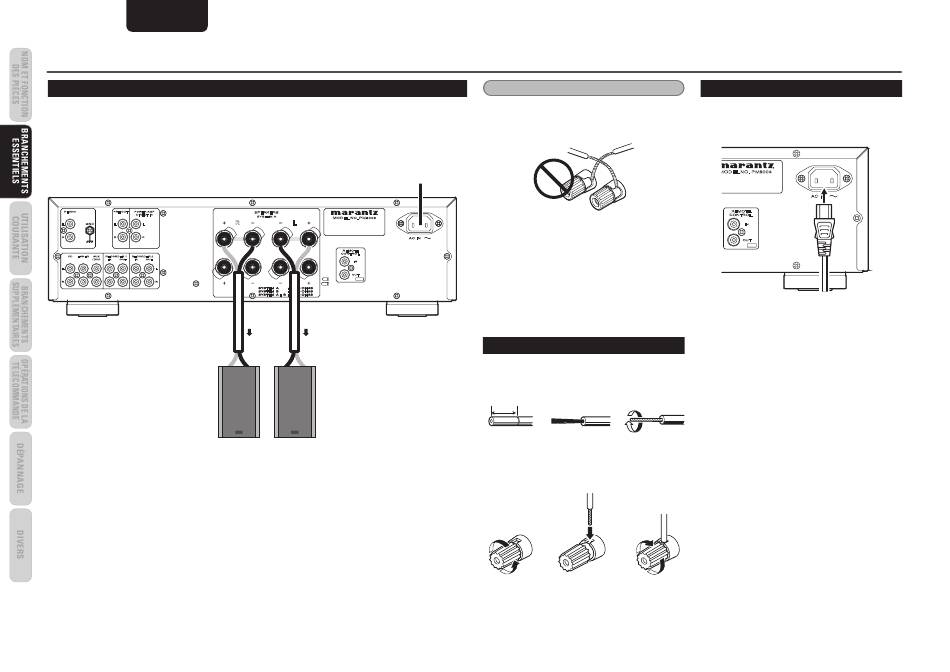

BRANCHER LES ENCEINTES
Vos enceintes doivent satisfaire aux conditions ci-dessous. Si ce n'est pas le cas, le circuit protecteur de
cet appareil se mettra en marche, afin d'éviter qu'il ne se mette à fonctionner tout seul. Dans certains cas,
l'amplificateur et les haut-parleurs peuvent être endommagés.
• Pour 1 jeu de haut-parleurs, leur impédance totale doit être égale ou supérieure à 4Ω.
• Pour 2 jeux de haut-parleurs, leur impédance totale doit être égale ou supérieure à 8Ω.
PHONO
PRE OUT
POWER AMP
DIRECT IN
L
GND
L
L
R
R
R
CD
TUNER
AUX
RECORDER 1
RECORDER 2
/ DVD
IN
OUT
IN
OUT
L
L
R
R
HP gauche
• Réglez le bouton SPEAKERS du panneau avant sur la position A ou A+B.
8
Vers prise secteur
SPEAKERS
SYSTEM A
MODEL NO. PM8003
R
L
REMOTE
CONTROL
IN
OUT
R
L
HP droit
(L CH)
(R CH)
Remarques:
• Pour éviter des dommages aux circuits, ne laissez
pas les fils dénudés des enceintes se toucher ou
entrer en contact avec une partie métallique de
l'appareil.
• Ne touchez pas les bornes des enceintes lorsque
l'appareil est sous tension. Ceci peut causer des
AC IN
chocs électriques.
• Assurez-vous de connecter correctement les
câbles positifs et négatifs pour les enceintes. S'ils
ne sont pas connectés proprement, la phase de
signal sera inversée et la qualité du signal sera
affectée.
CABLAGE DES ENCEINTES
• Dénudez le câble du haut-parleur comme illustré
ci-dessous.
Environ 1 cm
Coupez l'isolant
Retirez la partie
du câble.
découpée.
• Câblage avec le câble d'enceinte.
Tournez dans le
Insérez le
sens antihoraire
conducteur du
pour desserrer.
câble.
BRANCHER LE FIL ÉLECTRIQUE CA
1.
Insérez le fil électrique CA fourni dans
la prise IN CA sur le panneau arrière de
l'appareil principal.
MODEL NO. PM8003
REMOTE
CONTROL
IN
OUT
2.
Branchez le fil électrique à une prise CA.
Tordez les
conducteurs.
Tournez dans
le sens horaire
pour serrer.
AC IN
