Portée De Ce Manuel; Identification Du Modèle; Exemples D'application Typiques; Application 1 - Daikin EKHBRD011AAV1 Manuel D'installation

Dispositif de régulation à distance (option)
Un dispositif de régulation à distance secondaire EKRUAHTA en
option (avec fonction thermostatique d'ambiance) peut être raccordé
à l'unité intérieure. Le but consiste à offrir la possibilité d'installer le
dispositif de régulation à distance standard près de l'unité (pour des
motifs d'entretien) et à installer un autre dispositif de régulation à
distance à un autre endroit (par ex. le salle de séjour) pour exploiter
l'installation.
Se reporter à "Installation du dispositif de régulation à distance" à la
page 15 pour plus de détails.
Thermostat d'ambiance (option)
Un thermostat d'ambiance en option EKRTR ou EKRTW peut être
raccordé à l'unité intérieure.
Se référer au manuel d'installation du thermostat d'ambiance pour
plus de détails.
Si cette option est installée, il n'est pas possible d'utiliser la
fonction thermostatique du dispositif de régulation à
distance.
Carte PCB E/S (option)
Une carte PCB E/S numérique EKRP1HBA peut être raccordée à
l'unité intérieure et être utilisée pour surveiller à distance votre
système. Cette carte d'adresse offre 3 sorties libres de tension:
Se reporter au manuel d'utilisation de l'unité intérieure et au manuel
d'installation de la carte
d'informations.
Se reporter au schéma de câblage ou au schéma de raccordement
pour brancher cette carte PCB à l'unité.
Carte PCB de demande (option)
Une carte PCB de demande EKRP1AHTA en option peut être
raccordée à l'unité intérieure. Cette carte PCB est nécessaire
lorsque le kit de chauffage en option Daikin EKRTR ou EKRTW est
installé ou lorsqu'un contrôle de points de consigne multiples est
utilisé, et assure la communication avec l'unité intérieure.
Se référer au manuel d'installation de la carte PCB de demande pour
plus de détails.
Se reporter au schéma de câblage ou au schéma de raccordement
pour brancher cette carte PCB à l'unité.
Portée de ce manuel
Ce manuel d'installation décrit les procédures de manipulation,
d'installation et de raccordement de tous les modèles d'unité
intérieure EKHBRD.
L'installation de la pompe à chaleur extérieure ERSQ
REMARQUE
ou ERRQ est décrite dans le manuel d'installation de
l'unité extérieure.
L'utilisation de l'unité intérieure est décrite dans le
manuel d'utilisation de l'unité intérieure.
Identification du modèle
Unité intérieure
EK HBR D 016 AA
Indication de capacité de chauffage (kW)
Type de réfrigérant R134a
Hydro box – chauffage haute température uniquement
Kit européen
(a) Pour connaître les valeurs exactes, se reporter à
page 36.
EKHBRD011~016AAV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW54465-1A
PCB E/S numérique pour
V1
V1 = 1N~, 220-240 V, 50 Hz
Y1 = 3N~, 380-415 V, 50 Hz
Série
"Spécifications de l'unité" à la

Exemples d'application typiques

Les exemples d'application ci-dessous sont fournis à titre d'illustra-
tion uniquement.

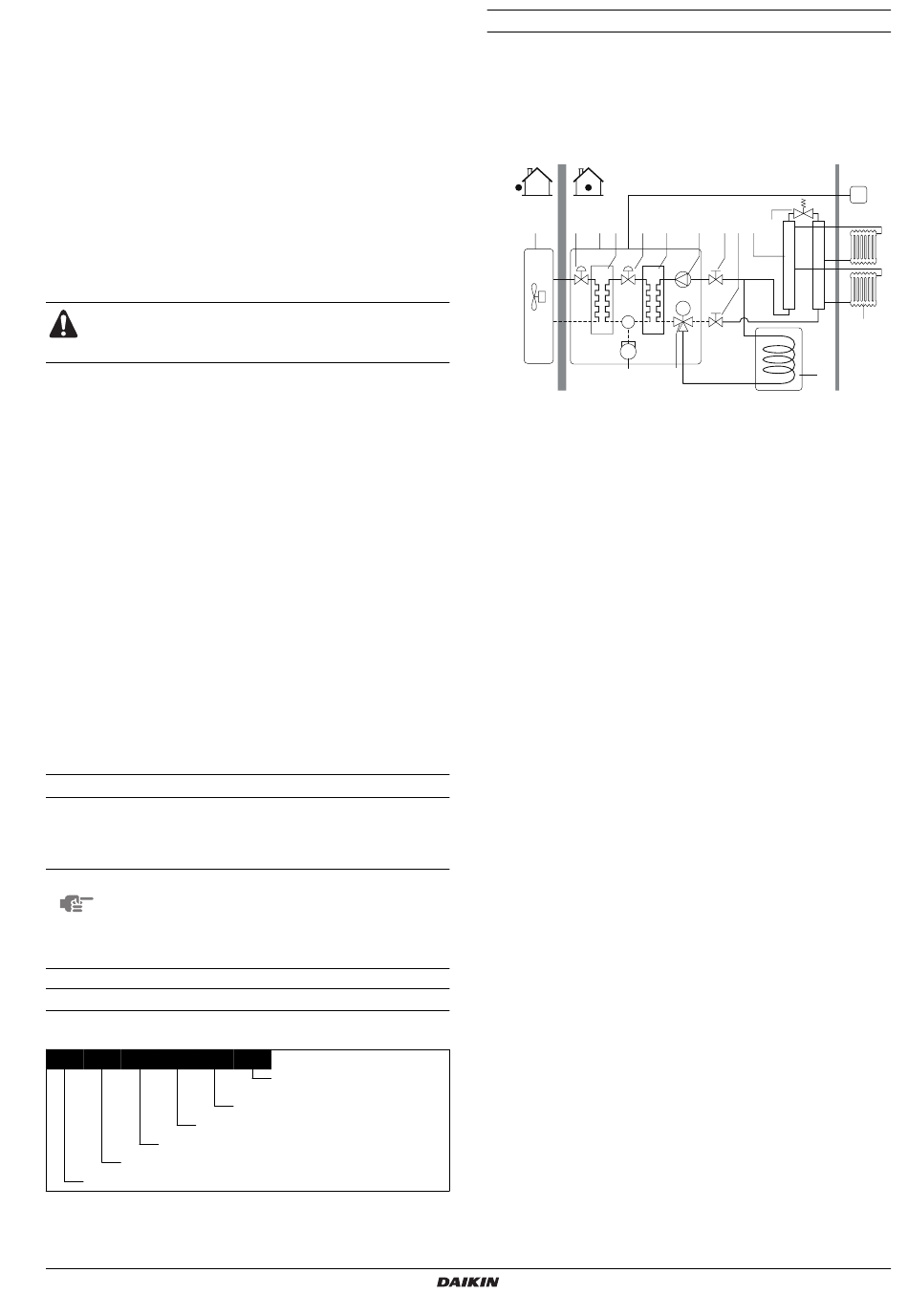

Application 1

Chauffage d'espace et chauffage d'eau chaude domestique avec un
seul dispositif de régulation à distance installé dans le salon.
1 12
1 Unité extérieure
2 Unité intérieure
3 Echangeur thermique de
réfrigérant
4 Echangeur thermique d'eau
plus
5 Compresseur
6 Pompe
7 Vanne d'arrêt
8 Vanne à 3 voies motorisée
(option)
9 Ballon d'eau chaude
domestique (option)
Le dispositif de régulation à distance renvoie une information
immédiate à l'unité intérieure et, de la sorte, il adapte intelligemment
les performances de l'unité à la demande de chauffage d'espace. De
cette manière, il n'y a pas de démarrage/d'arrêt fréquent de l'unité ou
il n'y a pas de trop grosses fluctuations de température dans les
pièces à chauffer. Ce dispositif de régulation à distance dispose
également d'une fonction logique intelligente qui contrôle le
chauffage d'espace combiné et la demande d'eau chaude domesti-
que (par ex. si la température de la pièce baisse de plus de 3°C
pendant le fonctionnement de l'eau chaude domestique, l'unité
retournera automatiquement au chauffage d'espace). Il n'y a pas de
dispositif de régulation à distance près de l'unité. Pendant l'entretien,
un dispositif de régulation à distance supplémentaire peut être
raccordé par un technicien.
(a)
2 3 12 4 6 7 7 10 13
M
5 8
10 Collecteur (non fourni)
11 Radiateur (non fourni)
12 Vanne d'expansion
électronique
13 Vanne de dérivation
(non fournie)
C1 Dispositif de régulation à
distance
A Lieu d'installation
B Salle de séjour
A B
C1
11
9
Manuel d'installation
2
