Application 4

Chauffage d'espace fourni via des boucles de chauffage dans le sol.
Pour les applications de chauffage par le sol combinées à des
radiateurs, la température d'eau fournie par le système Daikin est
trop élevée. Pour cette raison, un dispositif de réduction de
température (non fourni) est nécessaire pour abaisser la température
d'eau (l'eau chaude sera mélangée à l'eau froide pour abaisser la
température). Le contrôle de cette caractéristique non fournie n'est
pas assuré par le système de pompe à chaleur. Le fonctionnement et
la configuration du circuit d'eau sur place incombent à l'installateur.
Daikin offre uniquement la possibilité d'avoir plusieurs points de
consigne sur demande.

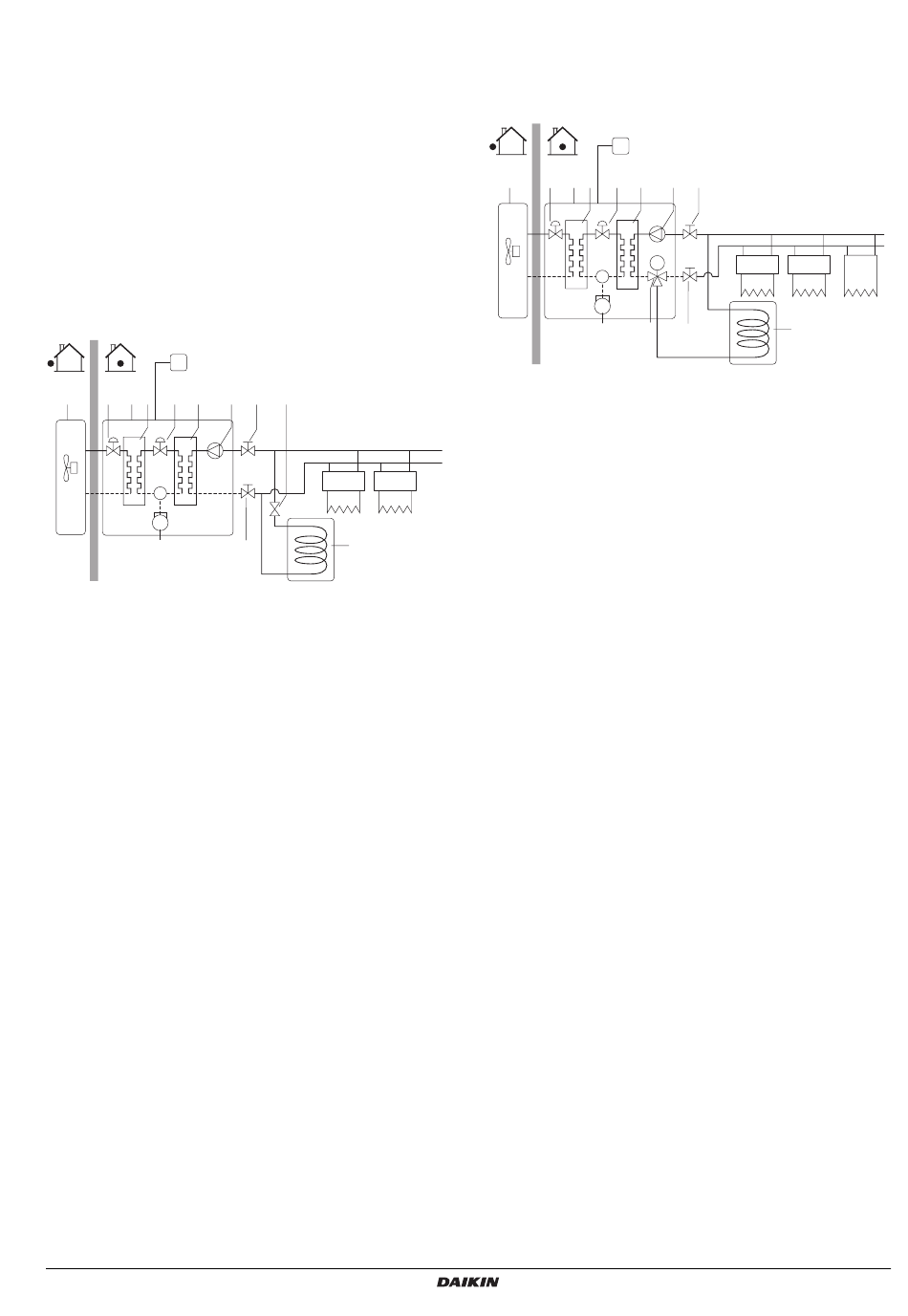

Mode A
Le ballon d'eau chaude domestique est installé en parallèle avec la
ou les stations de mélange. Cela permet d'utiliser l'unité simultané-
ment pour le chauffage d'espace et le chauffage de l'eau domesti-
que. L'équilibrage de la distribution d'eau incombe à l'installateur
dans ce cas.
C1
1
10
2
3
10
4
5
1
Unité extérieure
2
Unité intérieure
3
Echangeur thermique de
réfrigérant
4
Echangeur thermique d'eau
5
Compresseur
6
Pompe
7
Vanne d'arrêt
8
Valve (non fourni)
EKHBRD011~016AAV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW54465-1A
6
7
8
TRD1
TRD2
65°C
35°C
9
7
9
Ballon d'eau chaude
domestique (option)
10
Vanne d'expansion
électronique
C1
Dispositif de régulation à
distance
TRD1
Dispositif de réduction
de température 1
TRD2
Dispositif de réduction
de température 2
Schéma B
Le ballon d'eau chaude domestique est installé dans un circuit
séparé (avec une vanne à 3 voies) du ou des dispositifs de réduction
de température. Cette configuration ne permet pas un fonctionne-
ment simultané du chauffage de l'eau chaude domestique et du
chauffage d'espace.
C1
1
10
2
3
10
4
M
5
8
1
Unité extérieure
2
Unité intérieure
3
Echangeur thermique de
réfrigérant
4
Echangeur thermique d'eau
5
Compresseur
6
Pompe
7
Vanne d'arrêt
8
Vanne à 3 voies motorisée
(option)
Se reporter au chapitre
"Contrôle de points de consigne multiples" à
la page 27
pour plus d'informations sur la configuration du système.
6
7
TRD1
TRD2
45°C
35°C
9
7
9
Ballon d'eau chaude
domestique (option)
10
Vanne d'expansion
électronique
C1
Dispositif de régulation à
distance
TRD1
Dispositif de réduction de
température 1
TRD2
Dispositif de réduction de
température 2
Manuel d'installation
65°C
