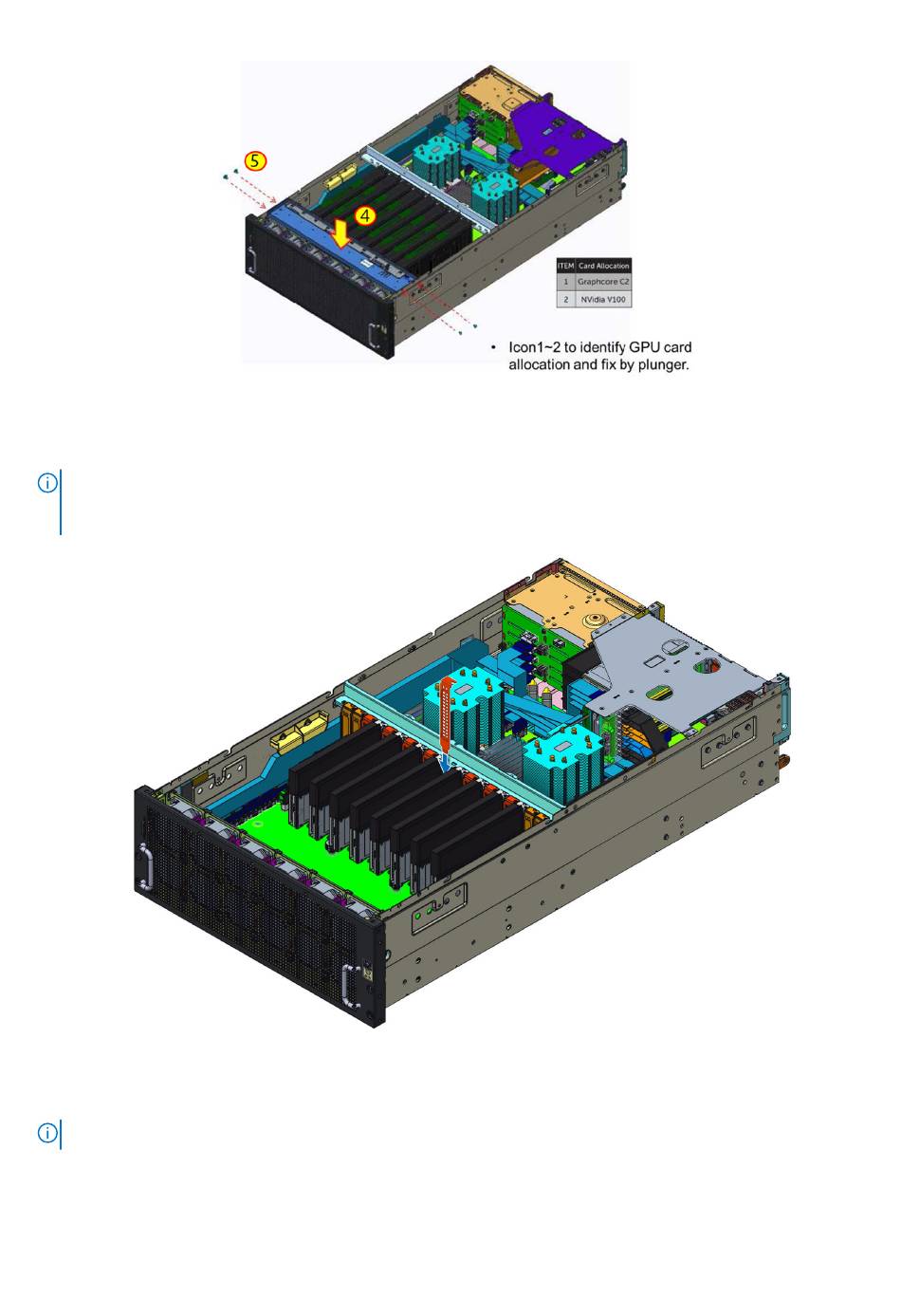

Figure 62. Installation de l'attache du processeur graphique
6. Fixez l'attache du processeur graphique à l'aide de quatre vis.
REMARQUE :
Ne mettez pas en marche le système si vous avez retiré un processeur graphique ou un cache d'emplacement de
processeur graphique, car cela pourrait avoir un impact sur la circulation de l'air, le refroidissement et donc les performances du
système.
Figure 63. Installation du cache de logement du processeur graphique
7. Localisez et retirez le cache du pont NVLink sur les cartes de processeur graphique à l'aide d'une pointe en plastique.
REMARQUE :
Veuillez utiliser une pointe en plastique pour le retrait du capot du pont NVLink afin d'éviter tout dommage.
8. Installez le pont NVLink en le plaçant entre les cartes et en appuyant délicatement vers le bas jusqu'à ce qu'il soit bien installé sans
espace.
84
Installation et retrait des composants du système
