Panneau de commande

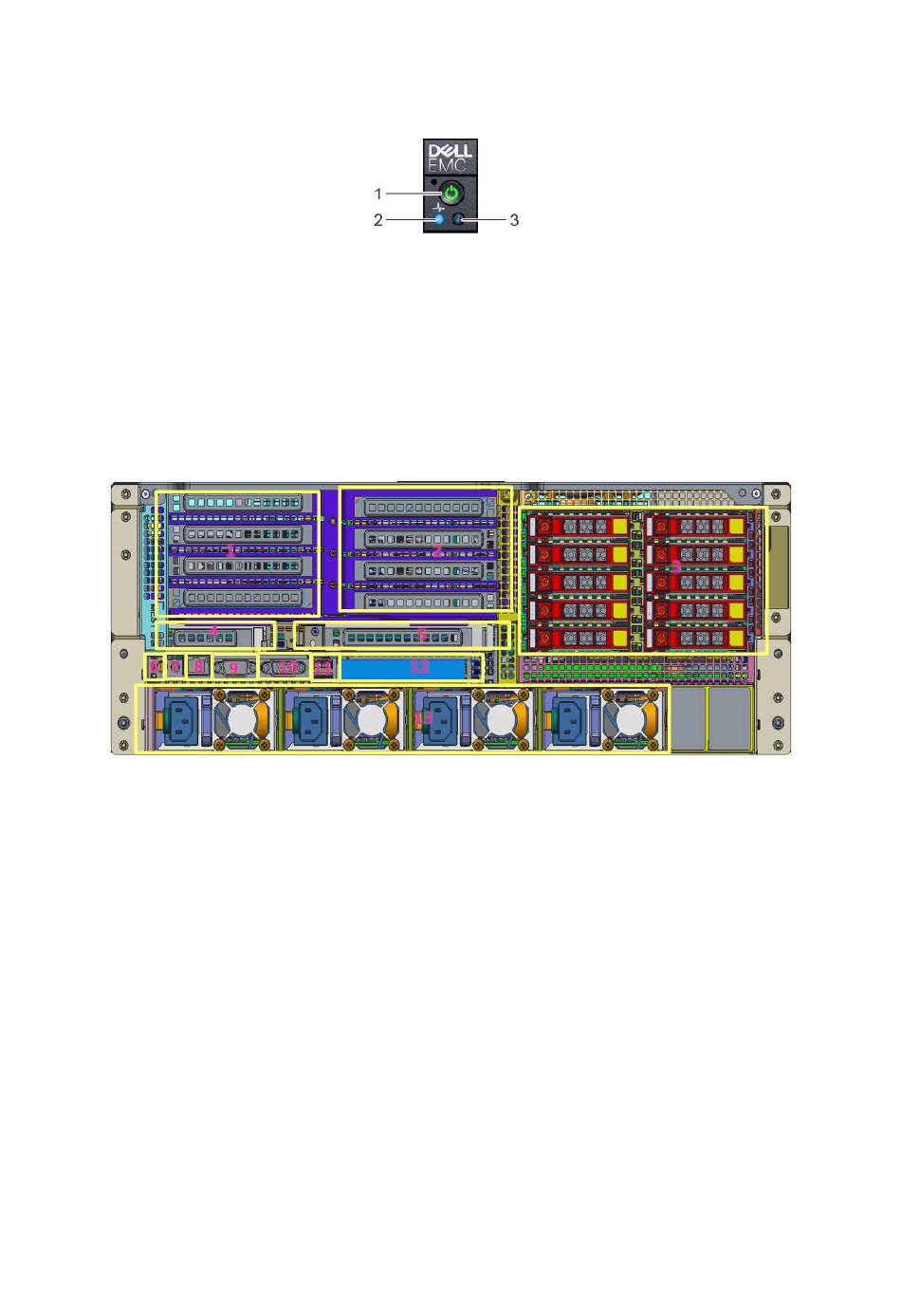

Figure 4. Vue du panneau de commande droit
1. Voyant de mise sous tension, bouton d'alimentation
2. Voyant d'intégrité système
3. Bouton d'identification du système
Vue arrière du système
Figure 5. Vue arrière du système
1. Logements-4, 5, 14, 15
3. Disque-[0..9]
5. Logement-3
7. Prise d'alimentation
9. DB9
11. 2 ports USB 3.0
13. Bloc d'alimentation 1 à 4
10
Présentation du systèmeDSS8440
2. Logements-[19..16]
4. Logement-1
6. ID
8. RJ45
10. DB15
12. 2 connexions RJ45 + 2 connexions SFP+
