Quick Start

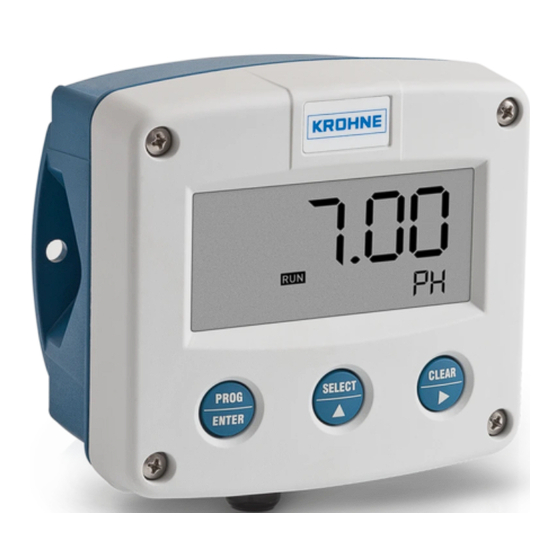

SD 200 W/R Indicateur multiparamètres pour les
paramètres d'analyse et autres
Le montage, l'assemblage, la mise en service et la maintenance doivent être effectués uniquement par un
personnel formé. Contrôler la plaque signalétique pour connaître les conditions de service correctes.
En cas d'utilisation dans des zones à atmosphère explosive, des codes et réglementations spécifiques
s'appliquent. Ne pas raccorder les appareils à l'alimentation électrique avant d'avoir lu les instructions
décrites dans le complément au manuel.
L'utilisateur est seul responsable du choix des matériaux de cet appareil concernant leur adaptation, l'usage
prévu et la résistance à la corrosion pouvant être causée par le liquide mesuré.
1 Montage
Conditions d'utilisation spécifiques : oui, comme indiqué ci-dessous :
Lorsque le boîtier de l'indicateur est en alliage d'aluminium et qu'il est utilisé dans une atmosphère
potentiellement explosive nécessitant un appareil de degré de protection d'équipement Ga, l'indicateur doit
être installé de manière à prévenir, en cas d'incident rare, par exemple d'une source d'allumage due à des
étincelles formées par les impacts ou les frottements entre le boîtier et le fer/l'acier.
Pour l'EPL Da, la température ambiante Ta ne doit pas dépasser 50°C.
Montage en rack
Dimensions [mm]
a
72
b
144
c
30
d
16
e
68
f
138
Montage mural
Fixer l'indicateur solidement au mur à l'aide des deux orifices marqués (h)
11/2022 – 4009666901 - QS SD 200 R01 fr
Dimensions [pouces]
2,38
5,67
1,18
0,63
2,68
5,43
h
g
Pour l'installation initiale, il est fortement recommandé de consulter également les manuels correspondants !
Dimensions [mm]
a
b
c
d
e
f
g
2 Raccordement électrique
Danger :
Toute intervention sur le raccordement électrique doit s'effectuer uniquement si l'alimentation électrique
est coupée.
Observer les caractéristiques de tension indiquées sur la plaque signalétique.
Respecter les règlementations nationales en vigueur pour le montage.
Raccordement par le boîtier SJB 200 W
SJB 200 W avec sonde SMARTPAT, résistance HART® intégrée et indicateur (afficheur) SD 200 W/R (côté gauche).
SJB 200 W avec sonde SMARTPAT, indicateur (afficheur) SD 200 W/R et sans résistance HART
Raccordement sans boîtier de raccordement SJB 200 W (seulement avec version montage mural SD 200 W)
4
5
6
Dimensions [pouces]
145
5,71
120
4,72
130
5,12
30
1,18
75
2,95
60
2,36
112
4,41
 Dispositif de terrain
 SD 200 W
 Alimentation / Salle de contrôle
7
 U+
 Sonde+
 Sonde-
 U-
®
intégrée (côté droit).
