Simplex TrueAlert Mode D'emploi

Homologué UL, ULC, CSFM;
Approuvé FM; Acceptation
MEA (NYC)*
Caractéristiques
Dispositifs d'avertissement S/V (haut-parleur/visuel)
multicandela à adressage et commande individuel :
• Stroboscope multicandela au xénon à fréquence de flash synchronisée
de 1 Hz et à intensité programmable à partir du module de commande
ou sélectionnée par cavalier sur 15 cd, 30 cd, 75 cd ou 110 cd
• Avertisseur adressable avancé contrôlé par des CLS IDNAC qui
fournissent un courant de 29 V c.c. régulé, ce qui permet aux
stroboscopes de fonctionner à plus faible courant, même sur la
batterie de secours
• Supervision de chaque stroboscope permettant de simplifier le
câblage à l'aide de connexions T pour circuits de classe B (les circuits
de classe A nécessitent un câblage entrée/sortie)
• Rapports des dispositifs TrueAlert à partir du module de contrôle,
détaillant l'identification du point, l' é tiquette personnalisée, le type et le
réglage candela du dispositif (voir exemple en page 2)
• Diagnostic par essai magnétique facilitant les vérifications ainsi que les
tests des dispositifs et du câblage
• Compatible avec les exigences ADA; voir
montage au mur
• Compatibilité avec les systèmes adressables TrueAlert existants à
des fins de mise à niveau et de remplacement; voir
compatibilité avec les stroboscopes TrueAlert EXISTANTS
• L'utilisation du stroboscope est homologuée UL 1971 et ULC-S526*
Voyant à DEL et fonction d'essai magnétique :
• La DEL du dispositif peut être configurée pour clignoter à chaque cycle
d'interrogation afin d'indiquer la supervision du dispositif
• En mode diagnostic, l' e ssai magnétique fait clignoter la DEL pour
indiquer que l'appareil est adressé et pour indiquer l'intensité
sélectionnée, une brève activation du stroboscope peut aussi être
sélectionnée pour en confirmer le fonctionnement
Caractéristiques mécaniques :
• Des boîtiers thermoplastiques robustes et ignifuges résistant aux
chocs sont offerts pour l'installation au mur ou au plafond
• Des logements de montage au mur sont offerts en rouge et en blanc
• Les options de montage au mur incluent des adaptateurs de boîtiers,
couvercles séparés pour changer la couleur et protecteurs de fils
rouge
• Le logement de montage au plafond est blanc
Dispositif d'avertissement sonore (haut-parleur) :
• Reproduction de grande qualité de la voix et des tonalités avec des
prises pour 1/4 W, 1/2 W, 1 W ou 2 W à 25 ou 70,7 VRMS
• Les haut-parleurs sont munis d'une entrée de condenseur permettant
le branchement à l'alimentation c.c. supervisée du NAC et sont câblés
séparément des stroboscopes
• Homologué selon la norme UL 1480 et la norme ULC S541
• Conforme aux exigences de la norme NFPA 72 pour les signaux basse
fréquence 520 Hz pour la chambre à coucher
Référence d'installation pour
Référence de
Appareils de notification adressables TrueAlert
Appareil audible/visible (S/V) multicandela
Illustration 1: SV avec stroboscopes
adressables à montage au plafond ou au mur

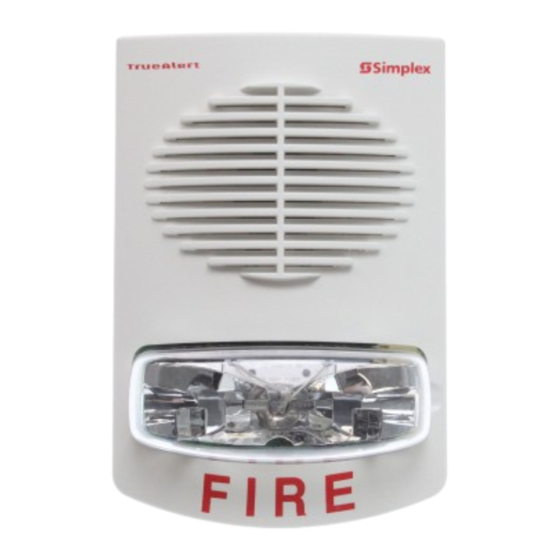

Description
S/V TrueAlert à candela multiple avec haut-parleur et
stroboscopes adressables
Le S/V TrueAlert à candela multiple permet une installation pratique
sur des boîtiers électriques standards avec extensions. Le stroboscope
est adressé de façon individuelle, son alimentation, sa supervision et
ses commandes sont effectués de façon individuelle par la commande
d'alarme incendie Simplex, ce qui permet d' o btenir des circuits de
signalisation (SLC) IDNAC. Voir
stroboscopes TrueAlert EXISTANTS
haut-parleurs sont câblés séparément.
Référence d'application du stroboscope
La sélection correcte d'un avertisseur visuel dépend du taux
d' o ccupation, de l' e mplacement, des codes locaux et de l'application
des codes pertinents tels que le National Fire Alarm and Signaling Code
(NFPA 72), la norme ANSI A117.1; le code des bâtiments du modèle
approprié tel que : BOCA, ICBO ou SBCCI; et les directives de l' A DA
(Americans with Disabilities Act) pertinentes pour l'application.
Référence de compatibilité avec les
pour de plus amples détails. Les
S4906-0006 Rév. 9 10/2020
