CNGmass
Commande à distance
!
Etat diode (DEL)
DEL s'allume en vert
DEL clignote en vert (1 fois par seconde)
DEL est éteinte
DEL clignote en rouge (3 fois par seconde)
DEL clignote en rouge/vert (1 fois par seconde)
DEL clignote en rouge/vert (3 fois par seconde)
DEL clignote en vert/orange (env. 3 secondes)
DEL clignote en rouge/orange (env. 3 secondes)
DEL clignote en rouge/pause/vert (env. 3 secondes)

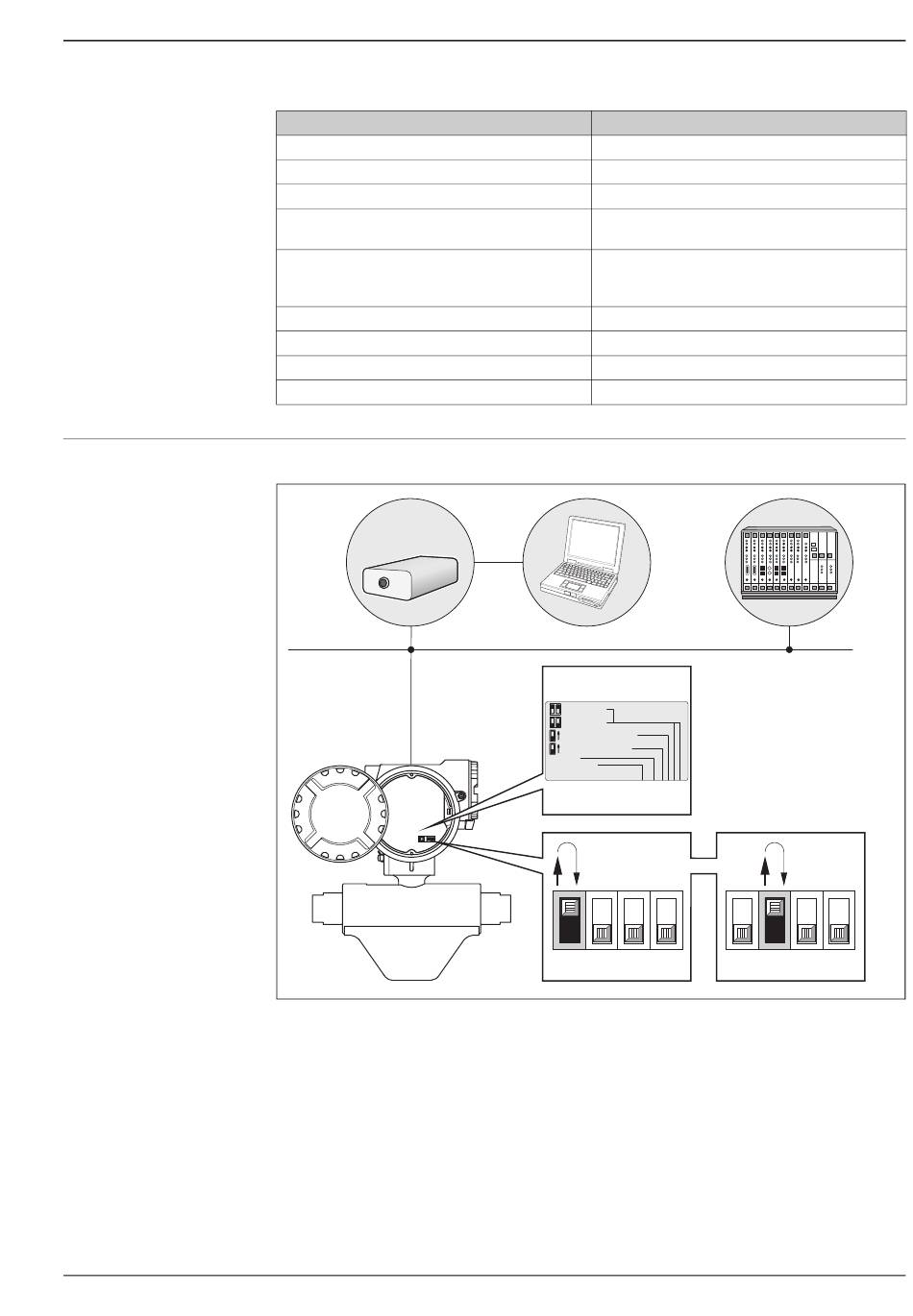

Pour la configuration et la mise en service de l'appareil de mesure vous disposez des possibilités suivantes :
FXA291
Modbus RS485
1 = logiciel de configuration pour la commande via l'interface de service FXA291
2 = configuration via le système de conduite de procédé Modbus RS485
3 = adhésif reprenant la position des différents micro-commutateurs et leurs fonctionnalités
4 = commande via un micro-commutateur interne (a)
Si le micro-commutateur (a) est basculé vers le haut, l'appareil rétablit les paramètres de communication du Modbus
RS485.
5 = commande via un micro-commutateur interne (b) :
Si le micro-commutateur (b) est basculé vers le haut, l'appareil revient à la valeur par défaut de tous les paramètres.
Remarque!
La remise à zéro des paramètres peut durer plusieurs minutes, puis l'appareil redémarre.
Lors du rétablissement des réglages usine la tension d'alimentation ne doit pas être coupée.
Etat système de mesure
Système de mesure est OK, débit de fuite est actif
Système de mesure est OK, mesure
Système de mesure ne fonctionne plus
– Mesure impossible
– Présence d'un défaut (message alarme)
– Mesure possible, mais peut-être limitée par les condi-
tions de l'application.
– Présence d'un message avertissement
Etalonnage du zéro en cours
Mode transaction commerciale
Quitter le mode transaction commerciale
Mise à jour de logiciel en cours
1
3
= Security ON
= Security OFF
= Fact. Sett. All Parameter
= Fact. Sett. Com. Para.
Status LED
Service Connector
4
a b c d
2
5
a b c d
A0006926
