FR-V233-5001-AB - Installation et Raccordement de la centrale 03-101-FR (EFR-CEN12G)
'

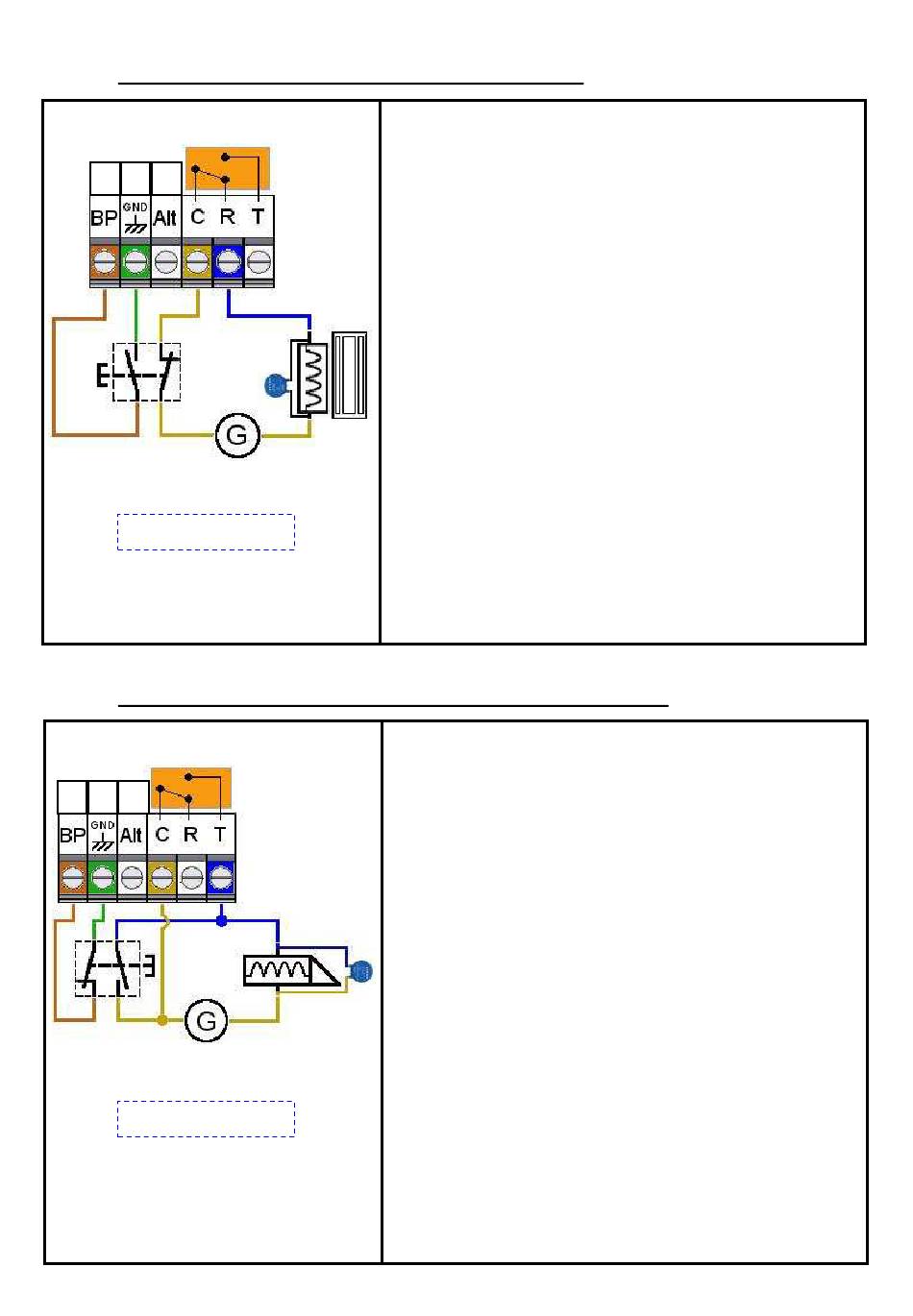

UNE VENTOUSE
-Le bouton poussoir se câble entre les bornes X7 et X8
(X
correspond au connecteur) de la centrale.
- A l'appui du bouton, le relais de la centrale coupe
l'alimentation de la ventouse pendant la durée configurée
sur la centrale.
- Si la centrale est hors-service, le bouton contact NF du
BP coupe également l'alimentation de la ventouse.
- Le bouton poussoir doit impérativement être
configuré en NO dans le menu de la centrale pour que
le câblage suivant fonctionne (NO par défaut).
- Le type de bouton poussoir (NO ou NF) est défini dans
les paramètres de la centrale (cf. page 7)
- Au repos, la ventouse (alimentée) maintient la porte
fermée,
- Lorsque le relais est actionné par la centrale,
l'alimentation de la ventouse est coupée ; la ventouse
libère la porte.
- La tension d'alimentation de la ventouse électrique
doit être inférieure à 42 V AC ou 60 V DC. Si la tension
d'alimentation est supérieure à ces valeurs, utiliser
un relais intermédiaire (dimensionné correctement)
pour la commande de la serrure électrique.
- L'installation de la varistance (pastille bleu) est
indispensable au bon fonctionnement du relais.Cette
varistance est calibrée pour une tension de 12V.
'
UNE GACHE ELECTRIQUE
-Le bouton poussoir se câble entre les bornes X7 et X8
correspond au connecteur) de la centrale.
- A l'appui du bouton, le relais de la centrale alimente la
gâche pendant la durée configurée sur la centrale.
- Si la centrale est hors-service, le bouton contact NO du
BP alimente également la gâche (prévoir pour cela une
alimentation secourue)
- Le bouton poussoir doit impérativement être
configuré en NF dans le menu de la centrale pour que
le câblage suivant fonctionne (NO par défaut).
- Le type de bouton poussoir (NO ou NF) est défini dans
les paramètres de la centrale (cf. page 7)
- Au repos, la gâche maintient la porte verrouillée,
- Lorsque le relais est actionné par la centrale, le courant
passe et la gâche libère la porte.
- La tension d'alimentation de la gâche électrique doit
être inférieure à 42 V alternatif ou 60 V continu. Si la
tension d'alimentation est supérieure à ces valeurs,
utiliser un relais intermédiaire (dimensionné
correctement) pour la commande de la serrure
électrique.
- L'installation de la varistance (pastille bleu) est
indispensable au bon fonctionnement du relais. Cette
varistance est calibrée pour une tension de 12V.
(X
