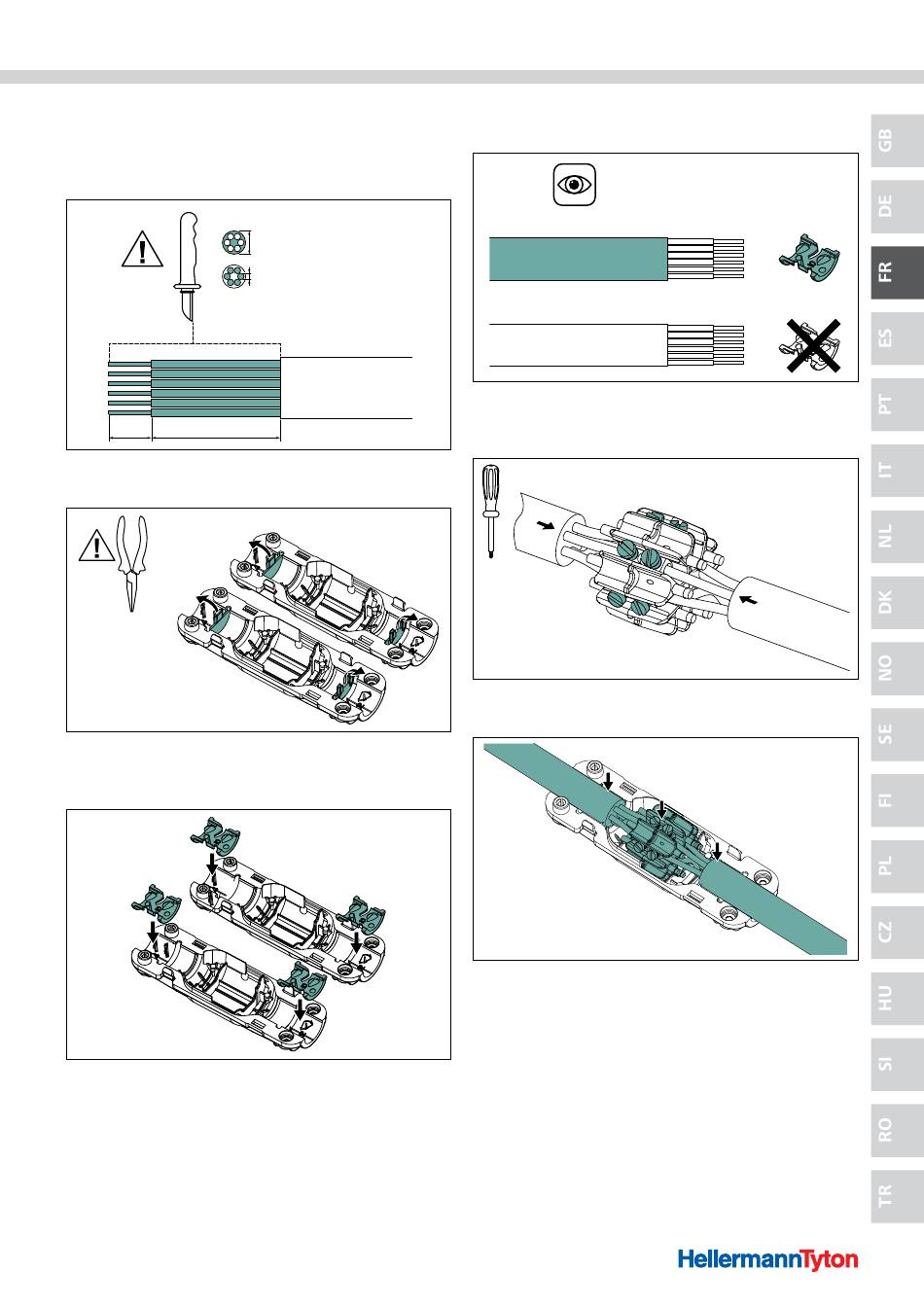

5 .3 Montage du Relilight V 61,5 I2

Procédez comme suit :
1 Isolez le câble conformément à la représentation et
alignez les fils.
8 mm
30 mm
Retrait de l'isolation du câble.
2 Retirez l'entretoise des coques supérieure et inférieure.
Extraction de l'entretoise.
3 Introduisez l'adaptateur dans la garniture de câble, en
fonction du diamètre des câbles.
Introduction de l'adaptateur.
6,5 - 12,0 mm
6 x 0,5 - 6 x 1,5 mm²
f Sélectionnez l'adaptateur pour le diamètre de câble
correspondant.
< Ø9,5 mm
> Ø9,5 mm
Sélection de l'adaptateur.
4 Reliez les fils avec le bloc de connexion avec système à
vis.
Connexion des fils.
5 Introduisez les câbles raccordés dans la coque inférieure.
Introduction des câbles raccordés.
Manuel d'utilisation • Relilight • 09-2016
Montage
45
