Montage

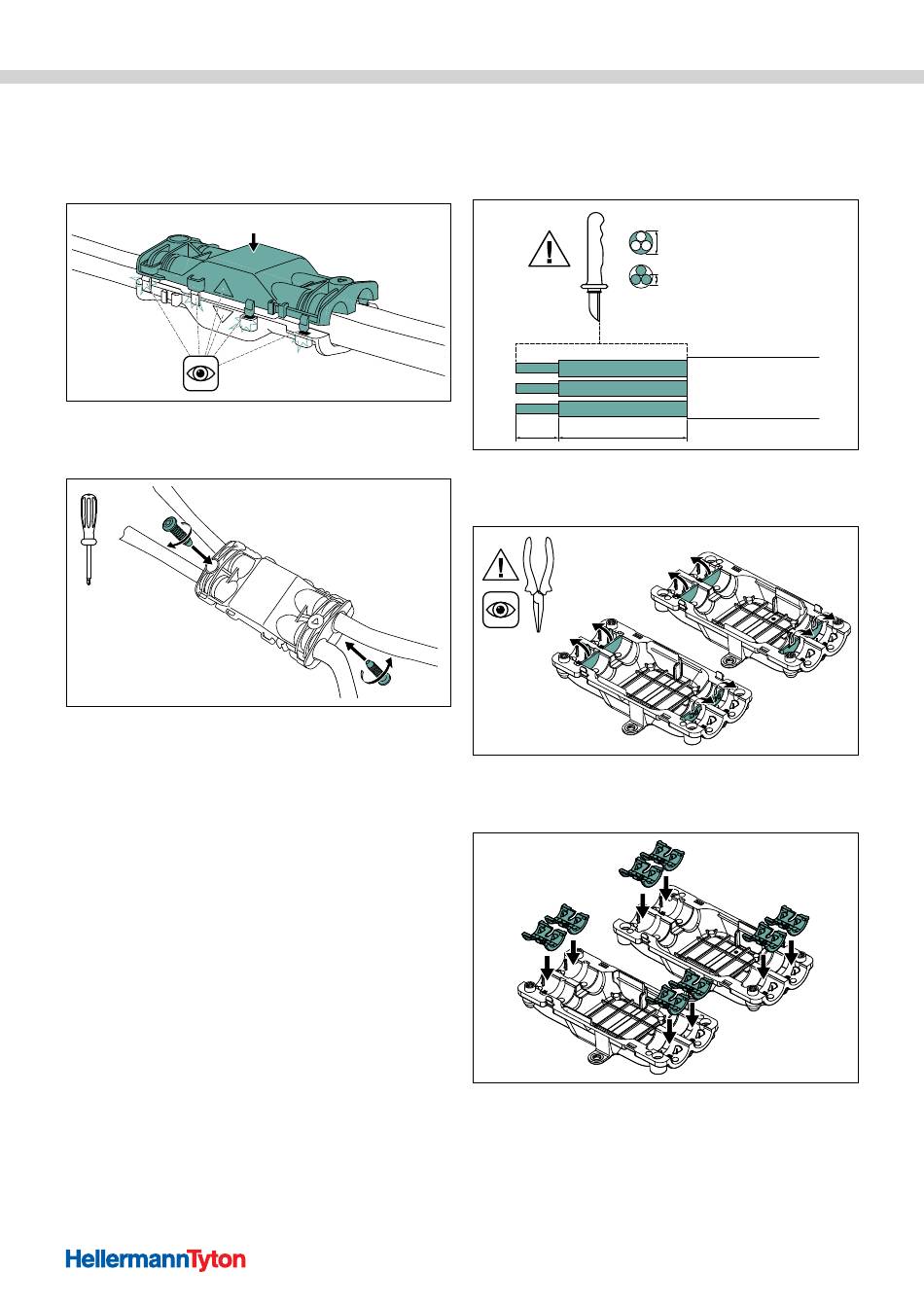

6 Posez la coque supérieure sur la coque inférieure.
f Veillez à la position correcte des fl èches.
f Veillez à ce que les crochets d'encliquetage s'emboîtent
convenablement.
Assemblage des coques supérieure et inférieure.
7 Assemblez les coques supérieure et inférieure avec les
deux vis.
Vissage des coques supérieure et inférieure.
; Le montage du produit est terminé.
52
Manuel d'utilisation • Relilight • 09-2016
5 .8 Montage du Relilight V 34 P2
Procédez comme suit :
1 Isolez le câble conformément à la représentation et
alignez les fi ls.
8 mm
30 mm
Retrait de l'isolation du câble.
2 Retirez l'entretoise et les tiges d'introduction inutiles des
coques supérieure et inférieure.
Extraction de l'entretoise et des tiges d'introduction.
3 Introduisez l'adaptateur dans la garniture de câble, en
fonction du diamètre des câbles.
Introduction de l'adaptateur.
7,5 - 16,0 mm
3 x 1,0 - 3 x 4,0 mm²
