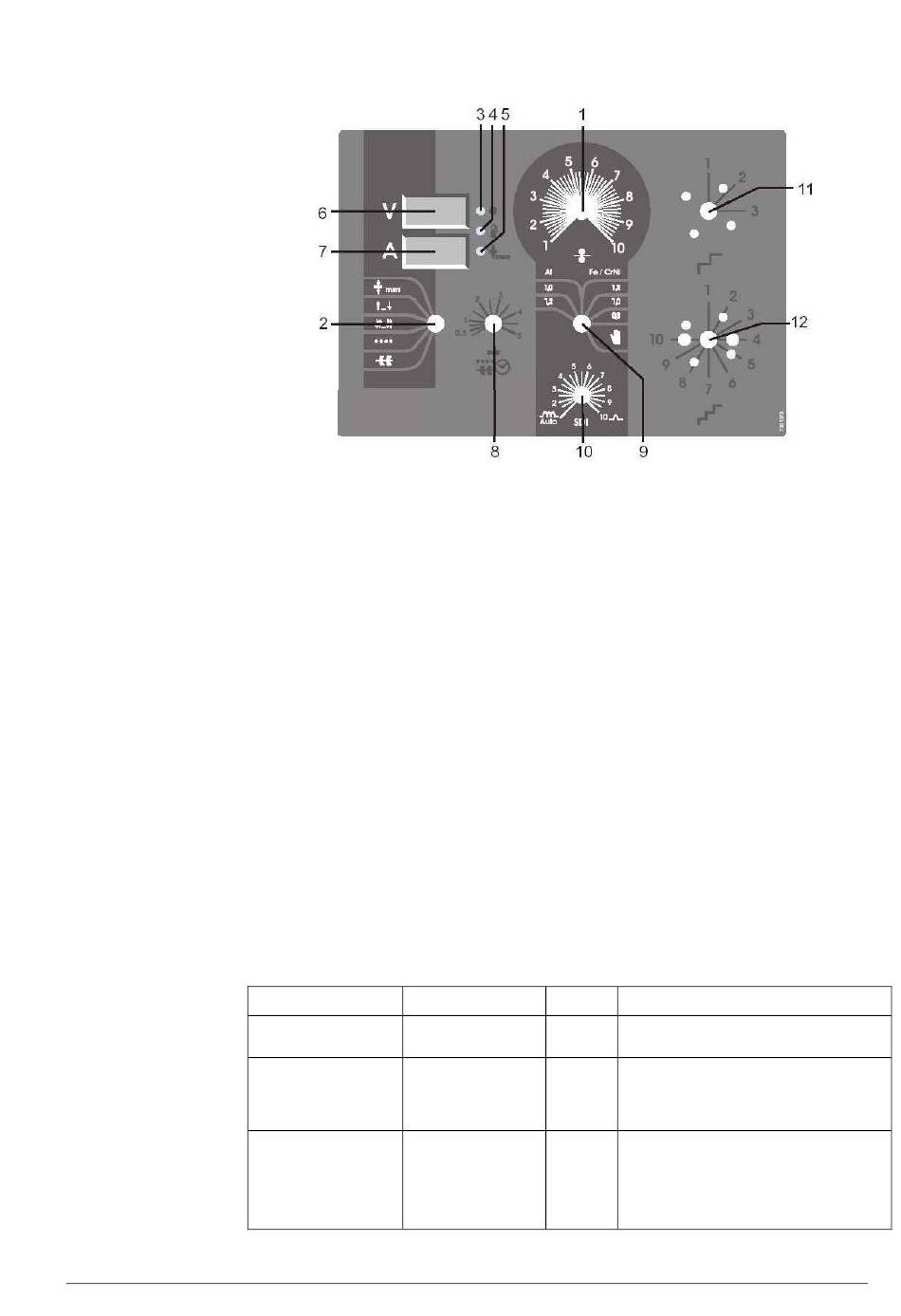

3.2 Description des éléments de commande
1 Bouton de correction de la vitesse d'avance du fil
Fig. 2:
2 Sélecteur des fonctions
- épaisseur de la matière (dans cette position on ne peut pas
souder
- 2-temps
- 4-temps
soudage par points
-
- soudage par intervalle
3 Lampe témoin : EN MARCHE
4 Lampe témoin : TEMPERATURE
5 Lampe témoin : EPAISSEUR DU METAL
6 Ecran numérique pour la tension de soudage ou la tension à vide
7 Ecran numérique pour le courant de soudage ou l'épaisseur de la
matière
8 Bouton tournant de réglage du temps en mode Pointage et
Intervalle
9 Sélecteur du programme
10 SIC , bobine d'inductance réglable en continu
11 Commutateur à gradins (réglage gros)
12 Commutateur à gradins (réglage fin)
3.3 Lampes témoins
Lampes témoins Emplacement
SECTEUR Dans le commutateur
principal
MARCHE Sur le panneau de
commande
Sur le panneau de
TEMPERATURE
commande
Couleur Fonctions
Verte La tension du secteur est appliquée, la
commande est en marche
Verte La tension à vide est appliquée au fil
électrode. L'électrode est poussée hors du
tube-contact de la torche. En touchant la
pièce, l'arc électrique est amorcé.
Jaune Le courant de soudage est coupé si la
température de service maximale du
transformateur principal est dépassée.
Après refroidissement, l'appareil revient
automatiquement à l'état de marche.
