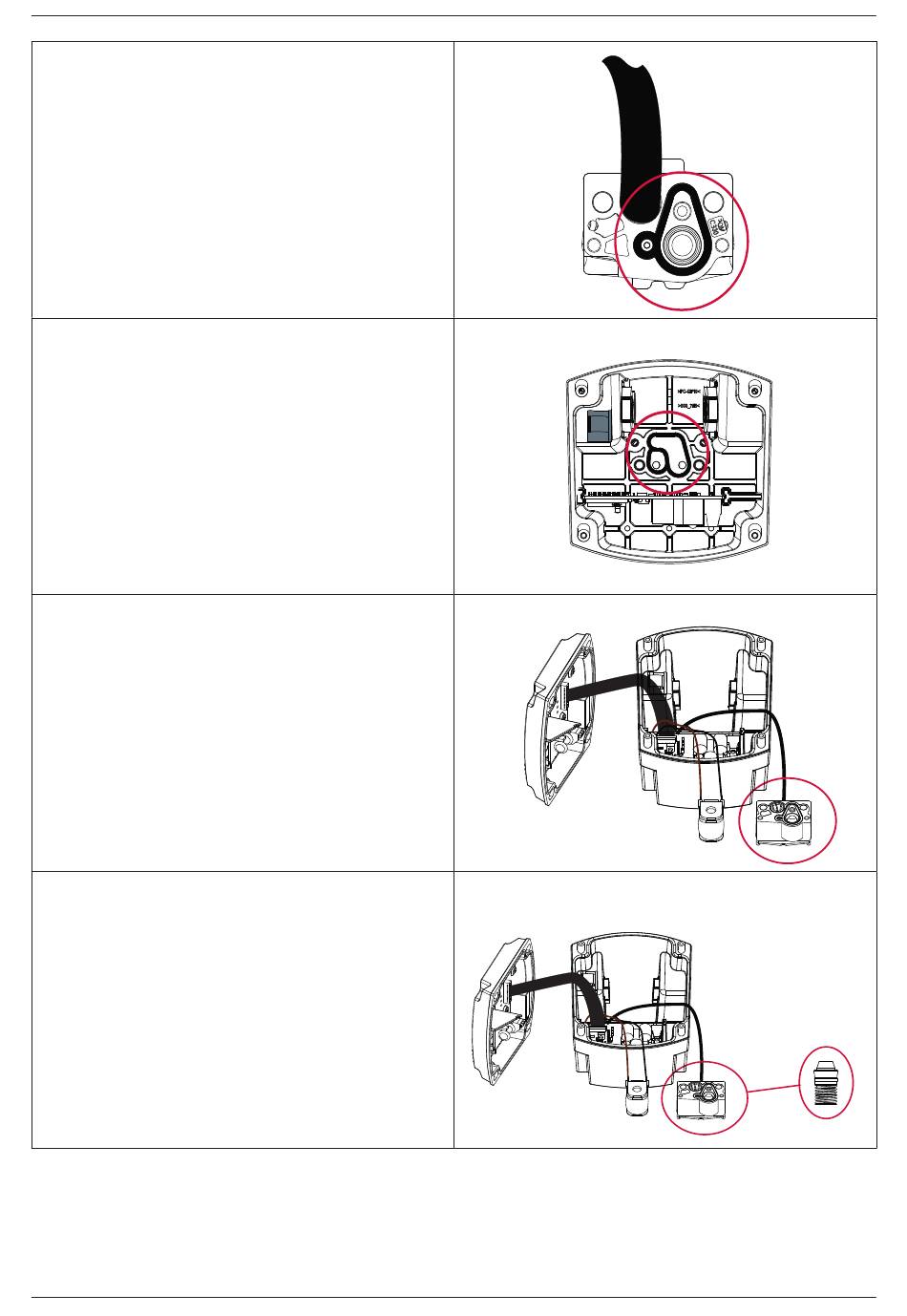

17. Remplacer le joint sur le siège de la vanne de
commande.
Contrôler la bonne position du joint dans la rainure.
18. Retirer le joint dans le boîtier et mettre un neuf en
place.
Contrôler la bonne position du joint dans la rainure.
19. Remettre en place le siège de la vanne de commutation
dans l'unité de commande.
•
Le joint se trouve en haut.
•
L'encliquetage est orienté vers l'arrière.
20. Mettre en place le nouveau piston et ressort dans le
siège de la vanne de commutation :
•
Insérer le ressort dans le siège de la vanne de
commutation.
•
Placer le nouveau piston sur les ressorts avec la surface
d'étanchéité vers le bas.
