Encombrement Et Poids - Vega CSB Mise En Service

P mbar
abs
1000
500
100
50
10
-100

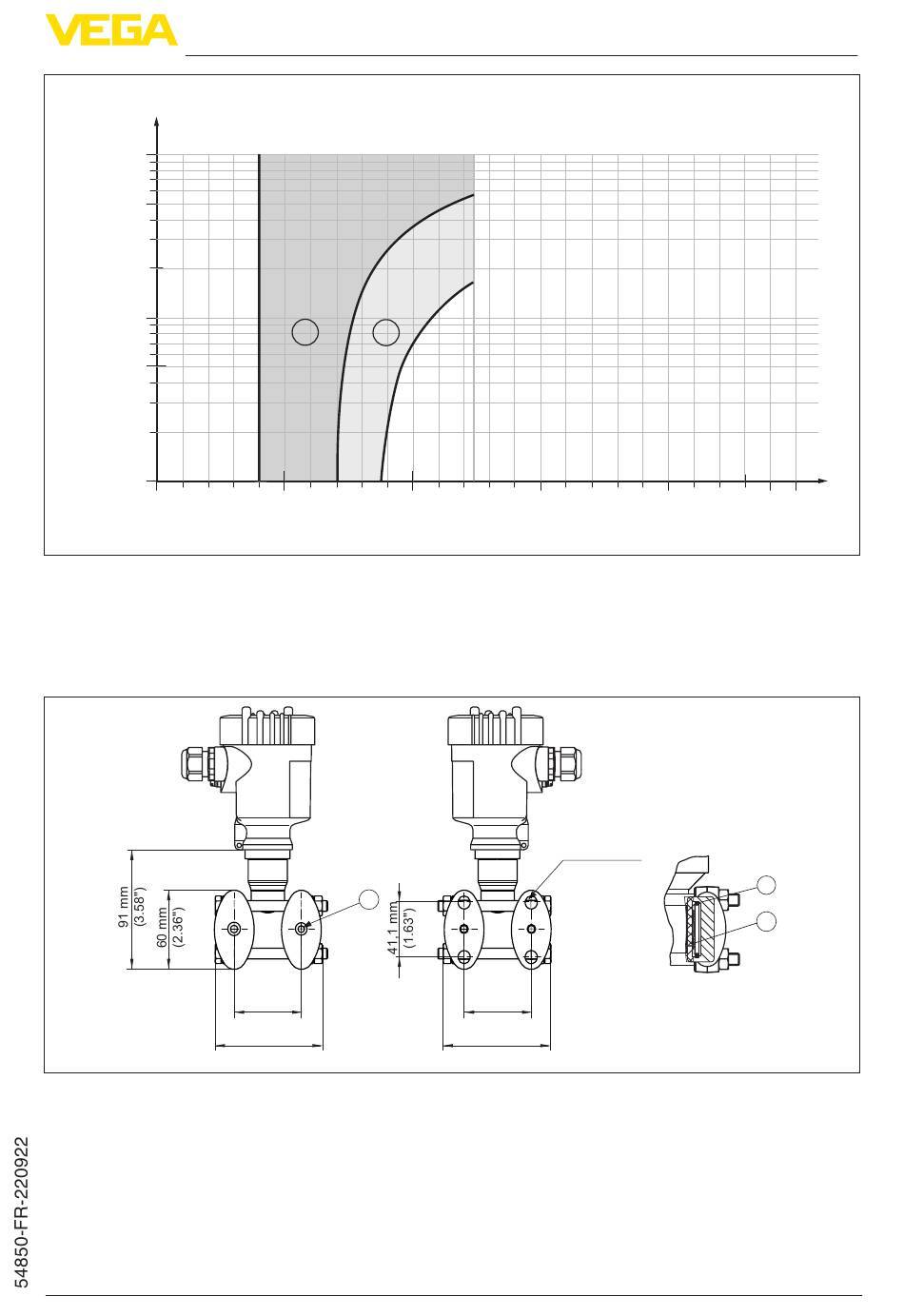

Fig. 20: Domaine d'application pour Neobee M-20 KN 59
1 Séparateur standard
2 Séparateur avec service de vide
7.3

Encombrement et poids

Fig. 21: Représentations de gauche : raccord process VEGADIF 85 préparé pour le montage du séparateur.
Représentation de droite : position du joint en cuivre
1 Pour montage du séparateur
2 Joint en cuivre
3 Membrane
Séparateur CSB • pour VEGADIF 85
1
2
0
100
1
54 mm
(2.13")
86,1 mm
(3.39")
200
7/16-20 UNF
54 mm
(2.13")
86,1 mm
(3.39")
