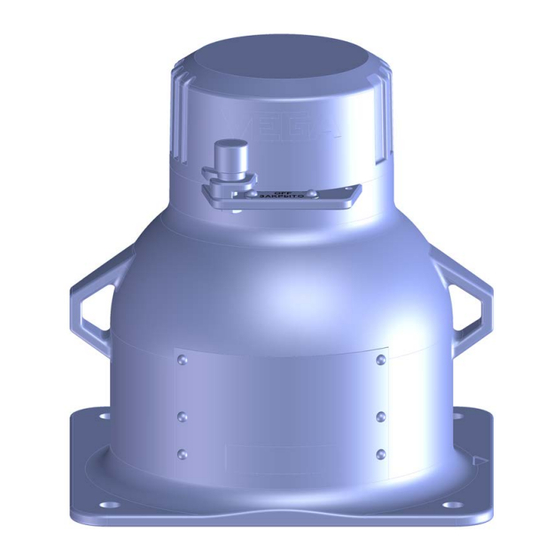

Vega VEGASOURCE 82 Mise En Service

Conteneur blindé
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Mise en service
VEGASOURCE 82
Conteneur blindé
Document ID: 66076

Publicité

Table des Matières
loading

Manuels Connexes pour Vega VEGASOURCE 82

Sommaire des Matières pour Vega VEGASOURCE 82

  • Page 1 Mise en service VEGASOURCE 82 Conteneur blindé Document ID: 66076...

  • Page 2: Table Des Matières

    Démontage ..........................47 Étapes de démontage ....................47 Retour ..........................47 Annexe ............................ 49 9.1 Caractéristiques techniques ................... 49 Dimensions ........................57 Déclaration du fabricant ....................68 Droits de propriété industrielle ..................69 Marque déposée ......................69 VEGASOURCE 82 • Conteneur blindé...
  • Page 3 Table des matières Date de rédaction : 2022-06-23 VEGASOURCE 82 • Conteneur blindé...

  • Page 4: Propos De Ce Document

    Symbolique utilisée ID du document Ce symbole sur la page de titre du manuel indique l'ID du document. La saisie de cette ID du document sur www.vega.com mène au télé- chargement du document. Information, remarque, conseil : Ce symbole identifie des informa- tions complémentaires utiles et des conseils pour un travail couronné...

  • Page 5: Pour Votre Sécurité

    Fig. 1: Mesures de protection contre le rayonnement radioactif Blindage Durée Écart Blindage - Veillez qu'il y ait un bon blindage entre la source de rayonnement et vous-même ainsi que toutes les autres personnes. Les conteneurs blindés ainsi que tous les matériaux ayant une haute densité (par ex. le plomb, le fer, le béton, etc.) procurent un blindage efficace. VEGASOURCE 82 • Conteneur blindé...

  • Page 6: Utilisation Appropriée

    Utilisation appropriée Le conteneur blindé VEGASOURCE 82 décrit dans ce document contient une source de rayonnement radioactive qui est utilisée pour la mesure radiométrique de niveau, d'interfaces, de seuil de niveau et de densité...

  • Page 7: Consignes De Sécurité Générales

    être détruit délibérément ou intentionnellement lorsqu'il est chargé (par ex. broyage). • Avant de mettre le rayonnement en marche, assurez-vous que personne ne se trouve dans la zone de rayonnement (ni en dehors du réservoir du produit). Le rayonnement ne doit être mis en marche que par un personnel qualifié. • Ne faites pas fonctionner des appareils atteints de corrosion ou endommagés. Informez la personne compétente en radioprotec- VEGASOURCE 82 • Conteneur blindé...

  • Page 8: Installation Et Exploitation Aux États-Unis Et Au Canada

    Notre système de management environnemental a été certifié selon la norme DIN EN ISO 14001. Aidez-nous à satisfaire à ces exigences et observez les remarques relatives à l'environnement figurant dans cette notice de mise en service : • Au chapitre " Emballage, transport et stockage" • au chapitre " Recyclage" VEGASOURCE 82 • Conteneur blindé...

  • Page 9: Description Du Produit

    Numéro de série - source de rayonnement • Date de chargement Le numéro de série vous permet via " www.vega.com", " Recherche d'appareils (numéro de série)" de vous faire afficher les données de livraison de l'appareil. Versions Plusieurs versions avec différentes possibilités pour ouvrir ou bloquer la trajectoire des rayons sont disponibles. Il existe, en sus des ver- sions manuelles, une version à commutation pneumatique. VEGASOURCE 82 • Conteneur blindé...
  • Page 10 3 Description du produit Fig. 2: Versions VEGASOURCE 82 (Aperçu) Version X : version standard avec commutation manuelle (cadenas pour la position : ARRÊT) Version C : version standard avec commutation manuelle (cadenas pour la position : MARCHE/ARRÊT) Version B : avec commutation pneumatique Caractéristiques des versions...
  • Page 11 Numéro de série de la capsule de la source de rayonnement (pour la traçabilité de la source) Code de commande - Conteneur blindé Numéro de série - Conteneur blindé Angle de sortie de la radiation 10 Fabricant 11 Code QR 12 Numéro de la notice de mise en service respectif VEGASOURCE 82 • Conteneur blindé...
  • Page 12 Entrer le numéro de série manuellement dans l'application Compris à la livraison La livraison complète se compose, de manière typique, des pièces suivantes. • Conteneur blindé • Documentation – Cette notice de mise en service – Certificat de la source de rayonnement (capsule de la source de rayonnement) – Le cas échéant d'autres certificats VEGASOURCE 82 • Conteneur blindé...

  • Page 13: Fonctionnement

    Le VEGASOURCE 82 est un conteneur blindé pour le blindage de sources radioactives Cs-137. La source radioactive dans le conteneur blindé émet des rayons gam- ma. Le VEGASOURCE 82 est monté sur le réservoir ou la tuyauterie, directement en face du capteur. Le conteneur blindé protège l'environnement contre les rayons gamma et protège la préparation radioactif contre les dommages mé-...

  • Page 14: Emballage, Transport Et Stockage

    A pour les substances. Pour le transport, le conteneur blindé est fixé sur une plaque de transport et protégé par une caisse en bois. Dimensions de l'emballage de transport (L x l x H) en mm (in) : • 560 x 560 x 580 mm (22 x 22 x 23 in) Attention ! Vérifiez si la capacité de charge des appareils de levage est suffi- sante ; env. 110 kg (244 lbs) Personne ne doit jamais se trouver sous des charges. Lors du transport, procédez conformément aux illustrations suivantes. Nous recommandons d'utiliser un chariot élévateur ou un transpalette pour le transport jusqu'au lieu d'implantation. VEGASOURCE 82 • Conteneur blindé...
  • Page 15 MARCHE/ARRÊT ou une commutation pneumatique déplacent le centre de gravité du conteneur blindé. Fixez le conteneur blindé contre le basculement lors du soulèvement de la caisse de transport au moyen d'une boucle de sangle latérale. Voir le schéma suivant. VEGASOURCE 82 • Conteneur blindé...
  • Page 16 Enlever les parois latérales de la caisse jusqu'à l'embase • Passez les sangles de levage à travers les oeillets latéraux du conteneur blindé • Enlever les raccordements filetés de transport à l'embase • Soulever le conteneur blindé lentement de l'embase avec les sangles de levage. Transport par grue Utiliser les oeillets de fixation du conteneur blindé pour le transport à un crochet de grue. VEGASOURCE 82 • Conteneur blindé...

  • Page 17: Livraison

    Livraison Des substances radioactives sont soumises à des règlements stricts. Réglementations concer- nant le transport C'est pourquoi nous sommes liés aux prescriptions valables du pays de l'exploitant lors de la livraison des substances. VEGASOURCE 82 • Conteneur blindé...

  • Page 18: Accessoires

    Demandez à nos collaborateurs du service commercial. Capuchon protecteur Un capuchon de protection métalliques est disponible pour protéger la mécanique de commutation du VEGASOURCE 82 contre les salis- sures ou les impuretés. Il est ainsi possible de protéger aussi le cadenas durablement contre les salissures, l'humidité et la corrosion. Le capuchon de protection peut uniquement être utilisé sur les appa- reils avec une commutation manuelle.
  • Page 19 Fig. 11: Modulateur gamma (en option) pour une mesure sans interruption même en cas de rayonnement parasite Modulateur gamma (monté sur conteneur blindé) Pour les températures ambiantes allant jusqu'à 120 °C (248 °C), le modulateur gamma est livrable en option avec refroidissement par eau. Il est possible de synchroniser un nombre illimité d'appareils. Pour synchroniser plusieurs modulateurs gamma, il vous faut une unité de commande. VEGASOURCE 82 • Conteneur blindé...
  • Page 20 3 Description du produit Pour le conteneur blindé, il y a un jeu de plaques spéciales qui peut Jeu de plaques être commandé séparément comme pièce de rechange. VEGASOURCE 82 • Conteneur blindé...

  • Page 21: Montage

    AUS sécurisée par un cadenas • Prenez en compte le poids du conteneur blindé lors du montage, Vous trouverez le poids de l'appareil au chapitre " Caractéristiques techniques". • Selon la version, le centre de gravité du VEGASOURCE 82 peut varier. Respectez ceci lors du transport par grue sur un œillet de fixation montage avec grue Attention ! Vérifiez si la capacité de charge des appareils de levage est suffi- sante ; env. 110 kg (244 lbs).

  • Page 22: Consignes De Montage

    Pour la détection de niveau, la version du conteneur blindé avec un niveau angle de sortie de a = 5° est appropriée. Le rayonnement doit être exactement orienté vers le détecteur monté en face. Si vous voulez utiliser de plus grands angles de sortie (40° ou 60°), vous devez vous assurer que le rayon est émis horizontalement. VEGASOURCE 82 • Conteneur blindé...
  • Page 23 également possible d'utiliser un long capteur de niveau corres- pondant. Pour les produits en vrac, cela permet de détecter qu'un niveau limite est atteint sur une grande section du conteneur. Sélectionnez à cet effet un angle de sortie de radiation aussi grand que possible et montez le conteneur blindé tourné à 90°. VEGASOURCE 82 • Conteneur blindé...
  • Page 24 (1.97 … 3.94 in) Un rayonnement incliné est recommandé pour les diamètres de tuyauterie de 50 à 100 m (1.97 … 3.94 in). Le parcours du rayonne- ment à travers le produit est ainsi prolongé et la mesure est amé- liorée. Le blindage en plomb sélectionnable en option est à recom- VEGASOURCE 82 • Conteneur blindé...
  • Page 25 Fig. 15: Dispositif de mesure de 30° sur une tuyauterie avec diamètre de 50 à 100 mm (1.97 … 3.94 in) Tuyauterie verticale, diamètre de 50 à 420 mm (1.97 … 16.54 in) Un rayonnement droit est possible pour les diamètres de tuyauterie de 50 à 420 mm (1.97 … 16.54 in). Le capteur radiométrique peut être monté, au choix, horizontalement ou verticalement. VEGASOURCE 82 • Conteneur blindé...
  • Page 26 Zone de rayonnement 4 Dispositif de fixation Éviter les radiations externes - Tuyauterie verticale, diamètre de 50 à 420 mm (1.97 … 16.54 in) Le blindage en plomb sélectionnable en option est recommandé pour les montages horizontaux afin d'éviter des influences de sources de rayonnement secondaires. VEGASOURCE 82 • Conteneur blindé...
  • Page 27 Fig. 17: Dispositif de mesure sur une tuyauterie avec diamètre de 50 à 420 mm (1.97 … 16.54 in), montage du détecteur horizontal Conteneur blindé (VEGASOURCE) Capteur radiométrique (MINITRAC) Zone de rayonnement 4 Dispositif de fixation Tuyauterie horizontale En cas de tuyauterie horizontale, la ligne doit être irradiée avec un niveau de radiation vertical afin d'éviter des anomalies causées par des poches d'air. VEGASOURCE 82 • Conteneur blindé...
  • Page 28 Rondelles dentées (2 pièces) Capuchon de protection Un capuchon de protection métalliques est disponible pour protéger (en option) la mécanique de commutation du VEGASOURCE 82 contre les salis- sures ou les impuretés. Il est ainsi possible de protéger aussi le cadenas durablement contre les salissures, l'humidité et la corrosion. Le capuchon de protection peut uniquement être utilisé sur les appa- reils avec une commutation manuelle.
  • Page 29 être mesuré en µSv/h. Avertissement ! Selon chaque installation, le rayonnement peut être également dispersé en dehors du canal de sortie du rayonnement. Dans ce cas, l'installation doit être blindée avec des tôles de plomb ou d'acier supplémentaires. Toutes les zones contrôlées et surveillées doivent être clairement délimitées et rendues inaccessibles. VEGASOURCE 82 • Conteneur blindé...
  • Page 30 Des possibilités éventuelles d'accès à l'intérieur du réser- voir doivent être condamnées et identifiées de manière fiable par une plaque signalétique " radioactif ". Seul la personne compétente en radioprotection peut autoriser l'accès après une vérification des mesures de sécurité lorsque le conteneur blindé est déconnecté. Si des travaux doivent être exécutés dans ou sur le réservoir, la source de rayonnement doit absolument être fermée. VEGASOURCE 82 • Conteneur blindé...

  • Page 31: Installation - Équipements Spéciaux

    5.1.1 Raccordement du commutateur de position MARCHE/ARRÊT Ces instructions sont valables pour les conteneurs blindés VEGA- SOURCE 82 version B avec commutation pneumatique. Les commutateur de position MARCHE/ARRÊT signalent la position de commutation du conteneur blindé. Nous recommandons le rac- cordement des commutateurs de position MARCHE/ARRÊT.
  • Page 32 NAMUR. Nous vous recommandons le VEGATOR 112 à deux canaux. 5.1.2 Prise de purge d'air comprimé Ces instructions sont valables pour les conteneurs blindés VEGA- SOURCE 82 version B avec commutation pneumatique. Remarque: La commutation pneumatique ne doit être mis en fonction qu'après le montage du conteneur blindé.
  • Page 33 En option, vous pouvez monter une vanne de commutation à action- nement manuel à proximité de l'installation (par ex. Festo VHEM) dans la conduite de pression. Ainsi, vous pouvez si nécessaire inter- romre l'alimentation en air comprimé sur site et mettre le conteneur blindé hors service. Monter cette vanne de commutation à actionne- ment manuel dans une position sûre hors de la zone de rayonnement. VEGASOURCE 82 • Conteneur blindé...

  • Page 34: Version X, C, B : Raccordement - Commutation Manuelle

    à bornes. Raccordez les commutateurs de position MARCHE/ARRÊT confor- mément aux plans de raccordement suivants. Tenez compte à cet effet des consignes d'installation générales. Connectez fondamenta- lement le VEGASOURCE 82 avec la terre de la cuve (PA) ou sur les cuves en plastique avec le potentiel de terre le plus proche. Vous trouverez les données concernant l'alimentation de tension au chapitre " Caractéristiques techniques". VEGASOURCE 82 • Conteneur blindé...
  • Page 35 Commutateurs de position MARCHE/ARRÊT pour la position de commutation MARCHE - ON (bornes 1 et 2) Commutateurs de position MARCHE/ARRÊT pour la position de commutation ARRÊT - OFF (bornes 3 et 4) Amplificateur-séparateur Pour l'exploitation du signal, vous avez besoin d'un amplificateur-sé- de commutation parateur de commutation NAMUR. Nous vous recommandons le VEGATOR 112 à deux canaux. VEGASOURCE 82 • Conteneur blindé...

  • Page 36: Mise En Service

    Le rayonnement ne doit être mis en marche que par un personnel qualifié. Mise en marche du rayon- Les chiffres entre parenthèses se rapportent à l'illustration suivante. nement Fig. 24: Mise en marche du rayonnement - VEGASOURCE 82 Version X, C 1 Desserrer la vis de fixation 2 Rabattre la vis de fixation vers le haut Tourner l'étrier rotatif de 180° 4 Rabattre la vis de fixation vers le bas et la serrer. 1. Situation de sortie : le conteneur blindé se trouve dans la position ARRÊT...
  • Page 37 Celle-ci est orientée vers la plaquette MARCHE - ON. Affichage de l'état de Rayonnement MARCHE commutation La flèche de marquage de l'étroier rotatif est orientée vers MARCHE - ON. Fig. 25: Rayonnement MARCHE - VEGASOURCE 82 Version X, C Rayonnement ARRÊT La flèche de marquage de l'étroier rotatif est orientée vers ARRÊT - OFF. Fig. 26: Rayonnement ARRÊT - VEGASOURCE 82 Version X, C Arrêt du rayonnement L'arrêt du rayonnement se déroule de manière analogue.

  • Page 38: Paramétrage - Version B - Commutation Pneumatique

    6 Mise en service La languette du capuchon de protection ne permet d'identifier que la position de commutation respective. Si le capuchon de protection ne se laisse pas mettre en place dans une position déterminée, tourner le capuchon de protection de 180°. Fig. 27: Indication de position avec capuchon de protection - VEGASOURCE 82 Version X, C Rayonnement ARRÊT Rayonnement MARCHE Version X Sur la version X, le capuchon de protection peut être fixé dans la position ARRÊT au moyen d'un cadenas. Version C Sur la version C, le capuchon de protection peut être fixé dans la...
  • Page 39 • La commutation pneumatique peut maintenant être actionnée Attention ! Ne touchez pas le levier de commutation lorsque la commande est pressurisée. Affichage de l'état de Rayonnement MARCHE commutation Le levier de commutation se trouve sur le symbole de commutation MARCHE/ON (cadenas ouvert) VEGASOURCE 82 • Conteneur blindé...
  • Page 40 L'arrêt du rayonnement se déroule de manière analogue par la com- mande de l'air comprimé. Lorsque la commutation pneumatique n'est plus sous pression, le VEGASOURCE 82 commute automatiquement sur la position AR- RÊT - OFF. VEGASOURCE 82 • Conteneur blindé...

  • Page 41: Maintenance Et Élimination Des Défauts

    Si des traces de corrosion apparaissent sur le conteneur blindé, le la corrosion débit de dose local (µSv/h) dans l'environnement doit être mesuré. Si celui-ci est nettement au-dessus des valeurs lors d'un fonctionne- ment normal, la zone doit être délimitée et la personne compétente en radioprotection doit être informée. VEGASOURCE 82 • Conteneur blindé...

  • Page 42: Contrôle De La Commutation

    ARRÊT et informez la personne compétente en radioprotection. Si l'insert de l'émetteur ne peut pas être mis de la position MARCHE à la position ARRÊT, suivez les indications contenues dans le paragraphe " Comportement en cas d'urgence ". VEGASOURCE 82 • Conteneur blindé...

  • Page 43: Vérification De L'étanchéité

    Distance de mesure r Valeur de la dernière mesure (µSv) Point de mesure Valeur mesurée (µSv) Tab. 4: Rapport de mesure pour le débit de dose locale Vérification de l'étanchéité L'étanchéité de la capsule de l'émetteur doit être vérifiée régulière- ment. La fréquence de la vérification de l'étanchéité (frottis égale- ment) doit correspondre aux indications des administrations ou de l'autorisation. VEGASOURCE 82 • Conteneur blindé...
  • Page 44 Version X, C - Commutation manuelle : Le long de la rainure entre l'insert de substance et le boîtier Vresion B - Commutation pneumatique : Le long du filetage du commutateur de position MARCHE/ARRÊT et des trois rainures annulaires sur le boîtier du cylindre VEGASOURCE 82 • Conteneur blindé...

  • Page 45: Élimination Des Défauts

    1805 858550. Ce service d'assistance technique est à votre disposition également en dehors des heures de travail, à savoir 7 jours sur 7 et 24h/24. Étant proposé dans le monde entier, ce service est en anglais. Il est gratuit, vous n'aurez à payer que les frais de communication. Ligne d'assistance USA Une liste d'assistance téléphonique spéciale est disponible pour les États-Unis : 1-800-367-5383 En dehors des horaires de travail courants, laisser un message sur le répondeur. L'ingénieur en charge vous rappellera immédiatement. VEGASOURCE 82 • Conteneur blindé...

  • Page 46: Comportement En Cas D'urgence

    Après une inspection de l'état sur les lieux, la personne compé- tente en radioprotection doit s'entendre avec les administrations locales sur une mesure appropriée de résorption du problème existant. Remarque: Les règlements nationaux peuvent imposer des procédures diffé- rentes et des déclarations obligatoires. VEGASOURCE 82 • Conteneur blindé...

  • Page 47: Démontage

    République fédérale d'Allemagne Prenez contact avec votre service commercial compétent afin d'or- ganiser la réexpédition pour vérifier si l'appareil peut être réutilisé ou recyclé. Autres pays Prenez contact avec votre service commercial compétent afin d'or- ganiser la réexpédition pour vérifier si l'appareil peut être réutilisé ou recyclé. Informez également les autorités compétentes. Si une réexpédition n'est pas possible dans le pays, vous devez vous mettre d'accord sur d'autres procédures avec votre partenaire commercial. VEGASOURCE 82 • Conteneur blindé...
  • Page 48 La mécanique de commutation du conteneur blindé fonctionne correctement. Mettez le conteneur blindé sur "AUS/OFF" et ver- rouillez-le dans cette position. • La réexpédition doit s'effectuer dans un emballage de type A selon les directives IATA. Le conteneur blindé VEGASOURCE 82 est approprié pour un retour. En cas de doute, vous pouvez obte- nir un emballage adéquat par l'intermédiaire de votre partenaire commercial. •...

  • Page 49: Annexe

    Ʋ Raccord process - Surface de mon- 316L tage Ʋ Boîtier extérieur 316L ou Stahl (1.0619) avec peinture structurée PUR RAL 1018 Ʋ Joint sur l'insert de l'émetteur Silicone Ʋ Matériel de blindage Plomb Ʋ Support de source 316L Ʋ Commutation manuelle 316L Ʋ Commutation pneumatique 316L VEGASOURCE 82 • Conteneur blindé...
  • Page 50 9 Annexe Matériaux - Version d'appareil X, C - Commutation manuelle Fig. 31: Matériaux VEGASOURCE 82 - version X, C Position Composant Matériau Vis d'arrêt 316L Vis à collet 316L Poignée rotative 1.4408 (CF8M) Plaque de fermeture 1.4408 (CF8M) Plaque - MARCHE/ARRÊT 316L Vis de sécurité - Torx avec broche...
  • Page 51 9 Annexe Matériaux - Version d'appareil X, C - Commutation manuelle avec commutateurs de posi- tion MARCHE/ARRÊT Fig. 32: Matériaux VEGASOURCE 82 - Version X, C - avec commutateurs de position MARCHE/ARRÊT Position Composant Matériau Vis d'arrêt 316L Vis à collet 316L Vis de sécurité - Torx avec broche...
  • Page 52 9 Annexe Matériaux - Version d'appareil X, C - Commutation manuelle avec commutateurs Interlock Fig. 33: Matériaux VEGASOURCE 82 - Version X, C - avec commutateur Interlock Position Composant Matériau Boîtier - Commutateur Interlock A fournir par le client A fournir par le client Clé...
  • Page 53 9 Annexe Matériaux - Version d'appareil B - Commutation pneumatique Fig. 34: Matériaux VEGASOURCE 82 - version B Position Composant Matériau Support - Indicateur de commutation acier galvanisé 316L Couvercle Aluminium 3.3206 (AW 6063) Plaque - MARCHE/ARRÊT 316L Plaque d'information 316L Conteneur blindé...
  • Page 54 9 Annexe Matériaux - Version d'appareil B - Commutation pneumatique avec commutateurs de posi- tion MARCHE/ARRÊT Fig. 35: Matériaux VEGASOURCE 82 - Version B - avec commutateurs de position MARCHE/ARRÊT Position Composant Matériau Support - Indicateur de commutation acier galvanisé...
  • Page 55 à une certaine distance de la surface du conte- neur blindé. La courbe iso-distance suivante s'applique à titre d'exemple pour une source de rayonnement Cs-137. La courbe iso-distance se fonde sur la position de com- mutation ARRÊT. VEGASOURCE 82 • Conteneur blindé...
  • Page 56 9 Annexe Courbe iso-distance pour Cs-137 Fig. 36: Courbe iso-distance (distance : 1 m) - Exemple : conteneur blindé VEGASOURCE 82 avec Cs-137, 200 mCi (7,4 GBq) Distance : 1 000 mm (39.4 in) Distance : 305 mm (12 in)

  • Page 57: Dimensions

    (6.88") 216 mm 216 mm (8.50") (8.50") Fig. 37: Conteneur blindé VEGASOURCE 82, version X, C - commutation manuelle Capuchon de protection (en option) Hauteur libre pour le prélèvement du tube de chargement = 620 mm (24.4 in) Caractéristiques •...
  • Page 58 (6.88") 216 mm 216 mm (8.50") (8.50") Fig. 38: Conteneur blindé VEGASOURCE 82, version X, C - Commutation manuelle avec commutateurs MARCHE/ARRÊT Hauteur libre pour le prélèvement du tube de chargement = 620 mm (24.4 in) Caractéristiques • Commutateur de position MARCHE/ARRÊT pour la signalisation de l'état de commutation actuel •...
  • Page 59 216 mm 216 mm (8.50") (8.50") Fig. 39: Conteneur blindé VEGASOURCE 82, version X, C - Commutation manuelle avec commutateurs Interlock Hauteur libre pour le prélèvement du tube de chargement = 620 mm (24.4 in) Caractéristiques • Commutateur de sécurité Interlock pour le contrôle d'accès avec la source de rayonnement active •...
  • Page 60 (11.16") 216 mm 216 mm (8.50") (8.50") Fig. 40: Conteneur blindé VEGASOURCE 82, version B - Commutation pneumatique Hauteur libre pour le prélèvement du tube de chargement = 870 mm (34.3 in) Caractéristiques • Dispositif pour la commutation pneumatique •...
  • Page 61 (11.16") 216 mm 216 mm (8.50") (8.50") Fig. 41: Conteneur blindé VEGASOURCE 82, version B - Commutation pneumatique avec commutateurs MARCHE/ARRÊT Hauteur libre pour le prélèvement du tube de chargement = 870 mm (34.3 in) Caractéristiques • Dispositif pour la commutation pneumatique •...
  • Page 62 9 Annexe VEGASOURCE 82 - Canal de sortie des rayonnements 53,6 mm (2.11") 215 mm (8.46") Fig. 42: Canal de sortie des rayonnements (par ex. version X, C) VEGASOURCE 82 • Conteneur blindé...
  • Page 63 9 Annexe VEGASOURCE 82, plaque de base 216 mm (8.50") 174,6 mm (6.88") 73 mm (2.88") 146 mm (5.75") 92 mm (3.63") Fig. 43: Plaque de base perçages (par ex. version X, C) VEGASOURCE 82 • Conteneur blindé...
  • Page 64 9 Annexe Modulateur gamma (en option) ø 144 mm (5.67") 233 mm 160 mm (9.13") (6.30") Fig. 44: Modulateur gamma pour une mesure sans interruption même en cas de rayonnement parasite VEGASOURCE 82 • Conteneur blindé...
  • Page 65 9 Annexe Dispositif de fixation KV 31 - pour tuyauterie de 50 à 100 mm (1.97 … 3.94 in) avec rayon- nement diagonal de 30° Fig. 45: Dispositif de fixation pour le montage incliné sur une tuyauterie de 50 à 100 mm (1.97 … 3.94 in) VEGASOURCE 82 • Conteneur blindé...
  • Page 66 9 Annexe Dispositif de fixation KV 31 - pour tuyauterie de 50 à 220 mm (1.97 … 8.66 in) Fig. 46: Dispositif de fixation KV 31 pour le montage sur tuyauterie de 50 à 220 mm (1.97 … 8.66 in) avec rayonne- ment diagonal de 30° Conteneur blindé (VEGASOURCE) Capteur radiométrique (MINITRAC) Zone de rayonnement Dispositif de fixation VEGASOURCE 82 • Conteneur blindé...
  • Page 67 9 Annexe Dispositif de fixation KV 31 - pour tuyauterie de 50 à 220 mm (1.97 … 8.66 in) Fig. 47: Dispositif de fixation pour le montage sur une tuyauterie de 50 à 220 mm (1.97 … 8.66 in) Conteneur blindé (VEGASOURCE) Capteur radiométrique (MINITRAC) Zone de rayonnement Dispositif de fixation VEGASOURCE 82 • Conteneur blindé...

  • Page 68: Déclaration Du Fabricant

    9 Annexe Déclaration du fabricant VEGASOURCE 82 • Conteneur blindé...

  • Page 69: Droits De Propriété Industrielle

    Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellec- tuelle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
  • Page 70 Élimination des défauts 45 Substance 13 Emballage de type A 14 Transport 14 Frottis 43 Vérification de l'étanchéité 43 Hotline de service 45 Versions 10 Humidité 21 Zones contrôlées 6 Inspection 41 Inspection du transport 14 Joint torique de référence 41 VEGASOURCE 82 • Conteneur blindé...
  • Page 71 Notes VEGASOURCE 82 • Conteneur blindé...
  • Page 72 Les indications de ce manuel concernant la livraison, l'application et les conditions de service des capteurs et systèmes d'exploitation répondent aux connaissances existantes au moment de l'impression. Sous réserve de modifications © VEGA Grieshaber KG, Schiltach/Germany 2022 VEGA Grieshaber KG Am Hohenstein 113 Tél. +49 7836 50-0 77761 Schiltach E-mail: info.de@vega.com...
