5. Appareil et commandes logicielles
5.1 Appareil
1

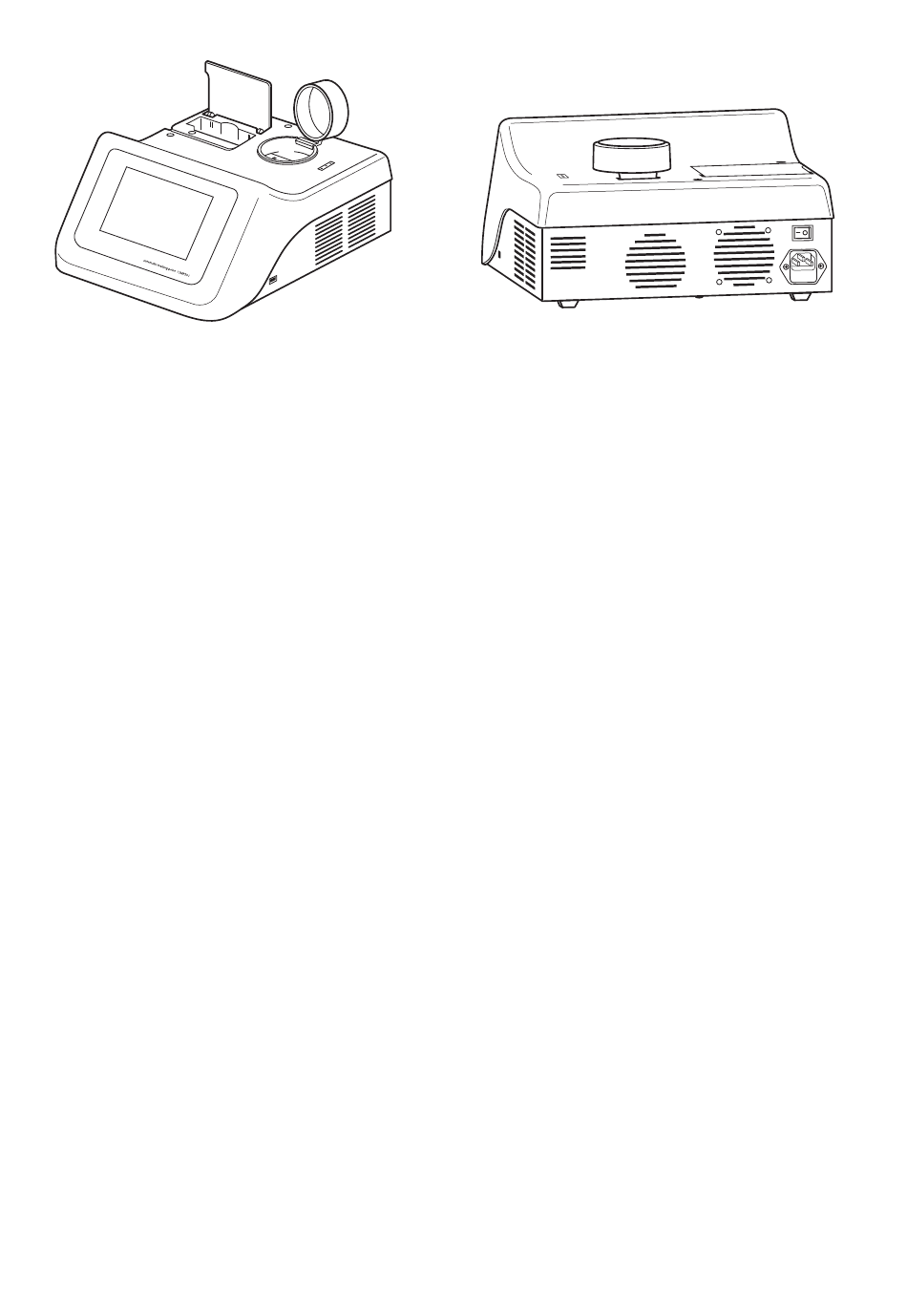

Vue avant du SMP50
1. Interface et affichage
de l'écran tactile
2. Stockage des tubes capillaires
et dispositif de découpe
du verre
3. Compartiment des échantillons
4. Logements pour tubes capillaires
5. Port USB
6. Interrupteur de marche/arrêt
7. Connecteur d'alimentation
électrique
5.2 Connexion de l'imprimante auxiliaire
Si vous utilisez l'imprimante auxiliaire (SMP50/PRINTER), connectez son câble USB au port USB de
l'appareil SMP50 (n° 5 ci-dessus) AVANT de mettre celui-ci sous tension.
2
3
4
5
L'interface de l'écran tactile permet d'exécuter toutes les
fonctions de commande de l'appareil SMP50. Cet écran affiche
également des images en temps réel du compartiment des
échantillons, ainsi que des données en temps réel concernant
l'état de l'appareil et la température du bloc des échantillons.
Un compartiment permet de stocker les tubes capillaires en
verre utilisés pendant la détermination des points de fusion. Ce
compartiment possède un dispositif de découpe pour les tubes
capillaires scellés aux deux extrémités, ainsi qu'une petite pince
pour le retrait des bris de tubes du compartiment des
échantillons.
Le couvercle se soulève pour permettre l'accès au bloc des
échantillons qui peut accueillir jusqu'à trois tubes capillaires.
Les tubes capillaires doivent posséder une longueur
minimale de 5 cm pour pouvoir être retirés du bloc des
échantillons.
Trois fentes moulées dans l'enveloppe de l'appareil peuvent
accueillir des tubes capillaires préparés pour la détermination
d'un point de fusion.
Une clé USB peut être insérée dans le port USB pour permettre
une copie des fichiers de résultats ou leur retrait de l'appareil.
Le port peut également servir à la connexion d'une imprimante
auxiliaire.
Cet interrupteur à bascule se trouve à l'arrière de l'appareil.
Appuyez sur « I » pour mettre l'appareil sous tension. Appuyez
sur « O » pour mettre l'appareil hors tension.
Branchez le cordon d'alimentation secteur sur ce connecteur. Il
renferme également le porte-fusible.
Vue arrière du SMP50
6
7
7
