• Enlevez la grille-réchaud avant d'assembler la rôtissoire.
17

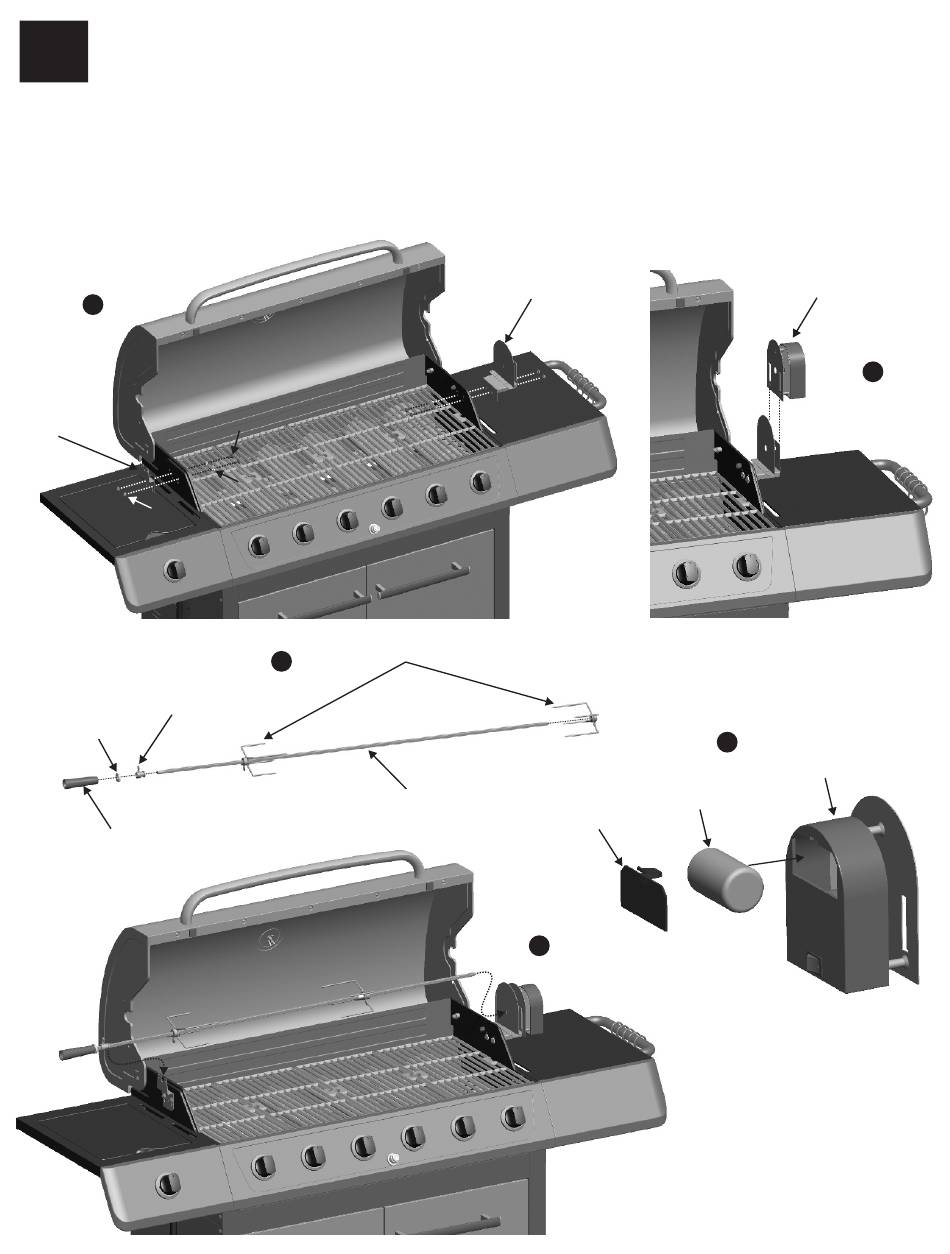

• Enlevez les vis préassemblées, les rondelles en fibre et les écrous à embase des supports de la rôtissoire. Ensuite, fixez le côté de
la poignée du support de la rôtissoire au côté gauche du foyer et le côté du moteur du support de la rôtissoire au côté droit du foyer,
tel qu'illustré A.
• Enfoncez le moteur de la rôtissoire sur le côté du moteur du support de la rôtissoire, tel qu'illustré B.
• Insérez la bague et la rondelle de la rôtissoire sur l'extrémité filetée de la broche. Fixez la poignée de la rôtissoire. Insérez la broche
au travers des fourches de la rôtissoire, tel qu'illustré C.
• Insérez l'extrémité du moteur de la rôtissoire dans le support de la rôtissoire sur le côté du moteur. L'extrémité de la poignée est
posée sur le côté de la poignée du support de la rôtissoire, tel qu'illustré D.
• Enlevez le couvercle du compartiment des piles qui se trouve sur le moteur de la rôtissoire. Insérez une pile D dans la fente, le pôle
positif orienté tel qu'illustré E. Remettez le couvercle en place.
A
Support de la
rôtissoire,
côté de la
poignée
Écrou à embase n° 10-24
Bague de la
rôtissoire
Rondelle de
la rôtissoire
Poignée de la
rôtissoire
28
Vis à métaux
nº 10 - 24 × ½ po
Rondelle en fibre de 5 mm
Fourche de la rôtissoire
C
Broche
Remarque: La batterie n'est pas incluse.
Support de la rôtissoire,
côté du moteur
Couvercle du
compartiment
des piles
D
Moteur de la rôtissoire
E
Moteur de la
rôtissoire
Pile
+
-
B
