4. KONSTRUKSJON OG FUNKSJON

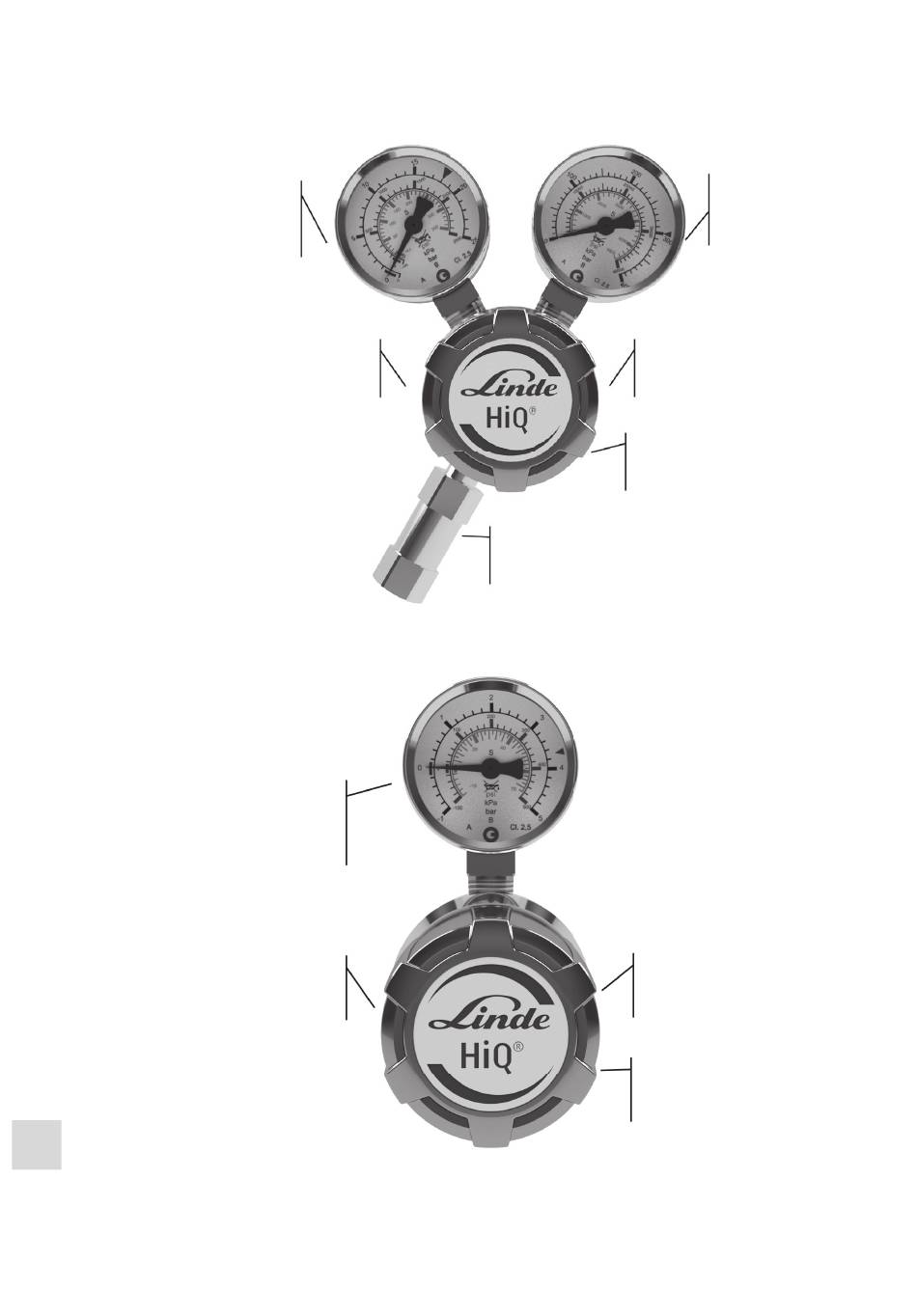

4.1. KONSTRUKSJON 6-VEIS LEDNINGSREGULATOR

Manometer viser størrelsen
på utgangstrykket

4.2. KONSTRUKSJON 4-VEIS LEDNINGSREGULATOR

Manometer viser størrelsen
på utgangstrykket
Utgang
tilkoblinger kan velges
NO

4.3. KORT BESKRIVELSE

Betjening av ledningstrykkregulatoren gjøres manuelt med håndhjulet. Inngang- og utgangstrykket kan av-
leses på hvert manometer på inngangen og utgangen i 6-veis versjonen av ledningens trykkreduksjonsen-
het. I 4-veis versjonen kan utgangstrykket avleses på manometeret på utgangen.
Utgang – forskjellige
tilkoblinger kan velges
– forskjellige
Høyt sikkerhetsnivå på grunn av
integrert utblåsningsventil
290/298
Manometer viser størrelsen
på inngangstrykket
Inngang – forskjellige
tilkoblinger kan velges
Håndhjul for å styre
utgangstrykket
Inngang – forskjellige
tilkoblinger kan velges
Håndhjul for å styre
utgangstrykket
