4. ESTRUTURA E FUNCIONAMENTO

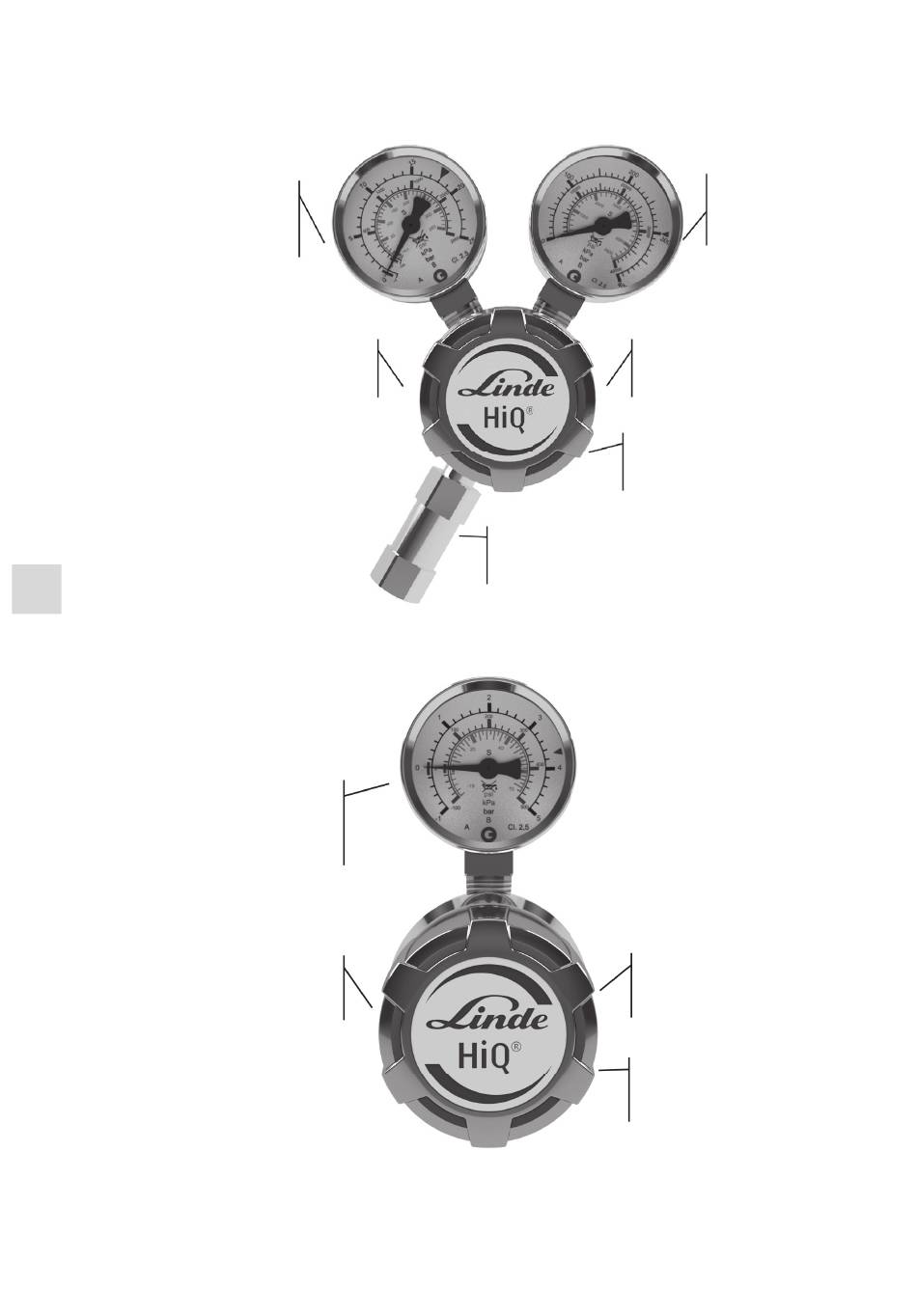

4.1. ESTRUTURA 6 PORTAS LINE REGULATOR

Manómetro mostra
a altura da pressão
de saída
PT

4.2. ESTRUTURA 4-PORT LINE REGULATOR

Manómetro mostra
a altura da pressão
de saída
Saída - podem ser se-
lecionadas
ligações
4.3. BREVE DESCRIÇÃO
O regulador da pressão de tubagem é operado manualmente através do volante. A pressão de entrada e
de saída podem ser lidas no manómetro de entrada e de saída respetivamente na versão de 6 portas do
redutor da pressão de tubagem. Na versão de 4 portas, a pressão de saída só pode ser lida no manómetro
de saída.
Saída - podem ser se-
lecionadas diferentes
ligações
diferentes
Elevado nível de segurança por
válvula de respiro integrada
142/298
Manómetro mostra altura
da pressão de entrada
Entrada - podem ser
selecionadas diferentes
ligações
Volante para regular a
pressão de saída
Entrada - podem ser
selecionadas diferentes
ligações
Volante para regular a
pressão de saída
