Conseils de montage
Protection
Température de process
Pression de process
4
Conditions de montage
Les cellules sont montées directement à l'aide du raccord fileté NPT ½" ou ¾" ou raccord clamp 1 ½".
Elles peuvent éventuellement être installées dans des raccords en T ou en croix ou dans une chambre de
passage.
1

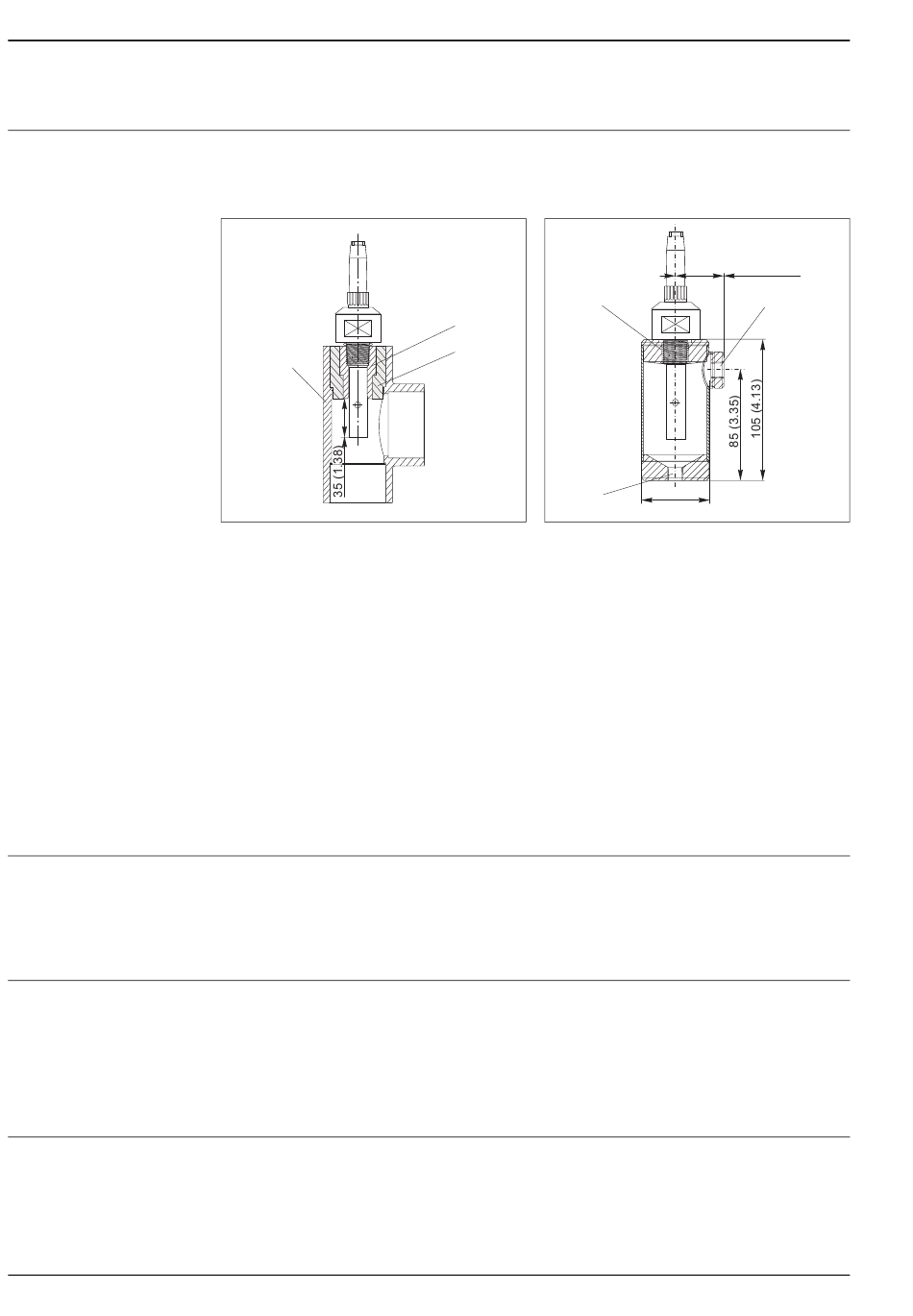

CLS15 avec raccord fileté NPT ½" monté dans un raccord
en T ou en croix standard
1
Raccord en T ou en croix (DN 32, 40 ou 50)
2
Manchon fileté PVC pour collage (NPT ½" pour
DN 20, voir accessoires)
3
Adaptateur pour collage (pour DN 32, 40, 50, voir
accessoires)
Veillez à ce que les électrodes soient entièrement immergées dans le produit pendant la mesure. La profondeur
d'immersion doit être d'au moins 32 mm (1,26").
En cas d'utilisation de la cellule dans de l'eau ultra pure, il convient de travailler à l'abri de l'air. Dans le cas
contraire, le CO
de l'air pourrait être dissous dans l'eau et, en raison de sa (faible) dissociation, la conductivité
2
pourrait augmenter de jusqu'à 3 μS/cm.
Conditions environnantes
IP 67
Conditions de process
Version filetée avec câble surmoulé
Version filetée avec tête embrochable
Fonctionnement normal :
Fonctionnement bref (max. 30 min) :
Version avec raccord clamp
Fonctionnement normal :
Fonctionnement bref (max. 1 h) :
12 bar à 20 °C (174 psi à 68 °F)
2
3
mm (inch)
a0006141
CLS15 avec raccord fileté NPT ½" monté dans une
chambre de passage TSP C-LS011106-01
1
2
3
-20 ... 100 °C (-4 ... 212 °F)
-20 ... 120 °C (-4 ... 248 °F)
max. 140 °C (284 °F)
-20 ... 130 °C (-4 ... 266 °F)
max. 150 °C (302 °F)
Condumax W CLS15
37.5 (1.48)
1
52 (2.05)
2
mm (inch)
Support de sonde NPT ½"
Entrée NPT ¼"
Sortie NPT ¼"
Endress+Hauser
3
a0006140
