EXFO FTB-2 Guide De Référence Rapide

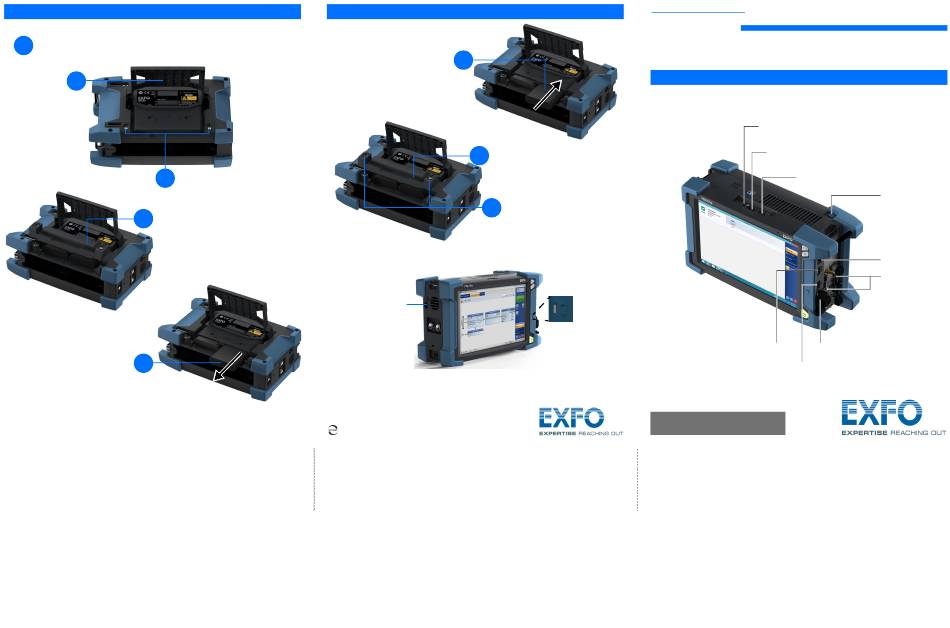

Remplacement des batteries
1
Placez l'appareil de manière à ce que l'écran avant soit sur une surface plane telle qu'une table.
2
Soulevez.
3
Dévissez dans le sens antihoraire pour
débloquer l'ouverture du compartiment.
4
Enlevez.
Tirez sur la languette de la 5
batterie pour retirer cette dernière
du compartiment.
Faites glisser la nouvelle batterie (pôles vers
6
le bas et orientés vers l'arrière du
compartiment de la batterie).
7
Remettez en place.
Revissez dans le sens horaire en exerçant
8
une légère pression jusqu'à ce que les vis
soient bien fixées.
Chargement des batteries
Branchez votre appareil à
une prise de courant
alternatif avec un
adaptateur/chargeur CA
(pour les modèles FTB-2 et
FTB-2 Pro) ou un
câble d'alimentation (pour le
modèle FTB-4 Pro).
© 2017 EXFO Inc. Tous droits réservés.
Imprimé au Canada (2017-05)
Réf. : 1071744 Version : 3.0.0.1

Guide de référence rapide
Accès aux connecteurs et aux ports
DEL d'état de la
batterie
Vert : charge complète
Verte clignotante : en charge
Jaune : niveau de batterie faible
Pour plus de renseignements,
reportez-vous au guide d'utilisation.
FTB-2/FTB-2 Pro et FTB-4 Pro
Port de casque/micro
(pour connecteurs de 3,5 mm)
Port pour écran externe
(écrans équipés de l'interface DisplayPort)
Port hôte USB 2.0
Stylet
Port Ethernet (RJ-45)
Fentes du module
(deux ou quatre fentes,
selon le modèle)
Port hôte USB 3.0
Wattmètre et VFL intégrés (en option)
Port hôte USB 2.0
