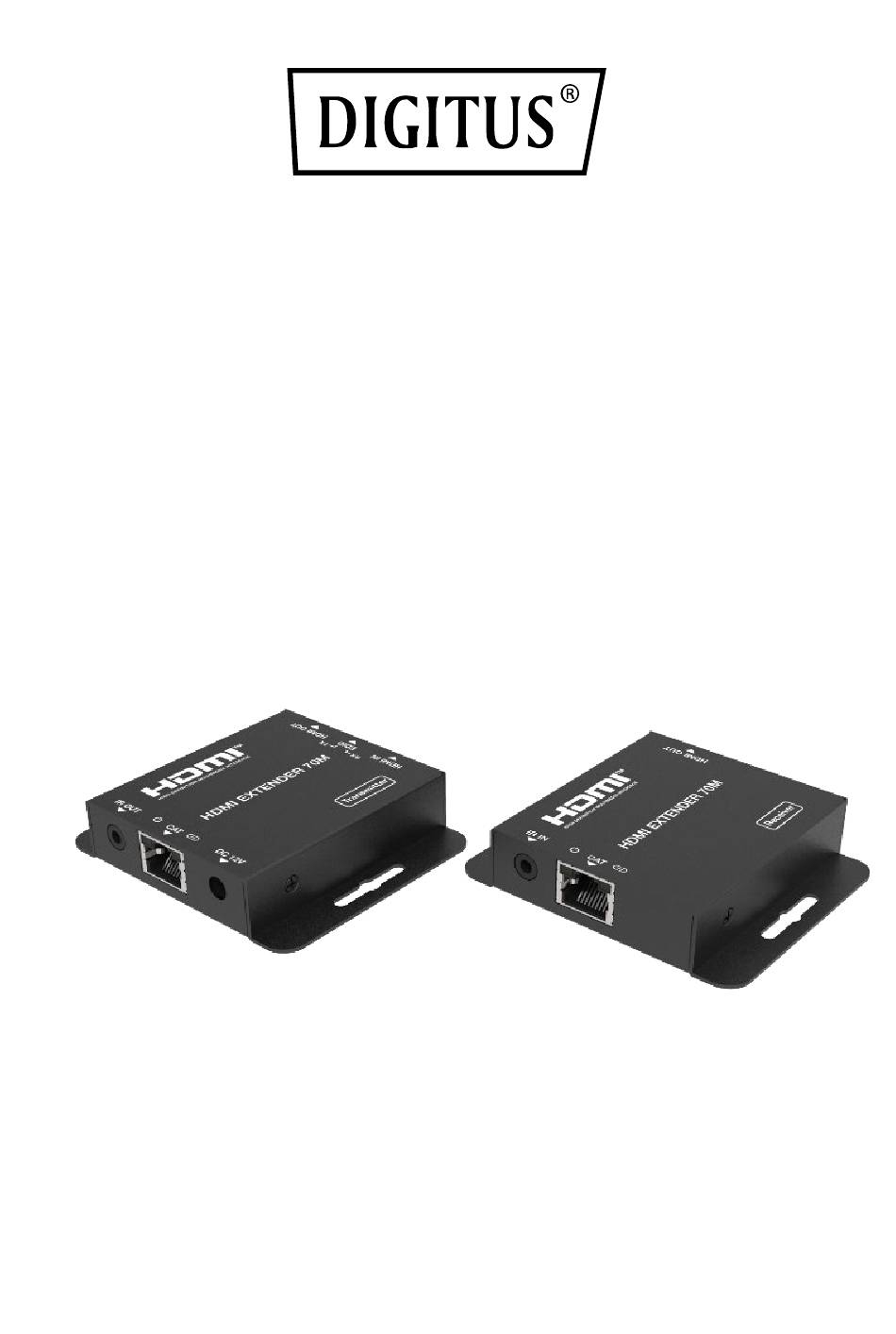

- Page 1 Kit d’Extension HDMI 4K, 70 m Guide d'installation rapide DS-55519...
- Page 2 Sommaire Introduction ..........3 Feature ............3 Package Content ........4 Specifications ..........4 Product overview ........6 5.1 Transmitter Panel ....... 6 5.2 Receiver Panel ........7 5.3 IR Pin Definition ........8 Application Example ......... 9...
-
Page 3: Fonctionnalités
1. Introduction Le kit d'extension HDMI permet d'étendre les signaux AV Full HD sur une distance allant jusqu'à 70 m, les signaux 4K / 30 Hz peuvent être étendus sur une distance allant jusqu'à 40 m à l'aide d'un câble réseau Cat. 6 (ou supé- rieur). -
Page 4: Contenu De La Livraison
3. Contenu de la livraison 1 x émetteur 1 x récepteur 1 x câble de transmission IR (1,5 m) 1 x câble récepteur IR (1,5 m) 1 x bloc d'alimentation (12 VCC / 1 A, 1,15 m) ... - Page 5 (19 broches femelle) 1 x IR OUT (mini jack stéréo 3,5 mm) 1 x CAT OUT (RJ45, 8 broches femelle) Entrée : 1 x IR IN (mini jack stéréo 3,5 mm), 1 x CAT IN Récepteur (RJ45, 8 broches femelle) ...
-
Page 6: Vue D'ensemble Du Produit
5. Vue d'ensemble du produit 5.1 Description de l’émetteur N° Description de la fonction Port d'entrée du signal HDMI. HDMI IN Connectez l'appareil source HDMI, tel un DVD ou un décodeur. Le commutateur est utilisé pour la sélection de l'EDID. En plaçant le commutateur sur la position droite, l’extenseur copiera l'EDID Commuta-... -
Page 7: Description Du Récepteur
Voyant Lorsque l'émetteur est sous ten- « PWR » sion, le voyant est allumé. Ports de sortie Cat. Connecter au port d'entrée CAT du récepteur avec un câble Cat. 5e/6. Allumé : Signal HDMI avec Voyant du HDCP. Clignote : Signal HDMI signal sans HDCP. -
Page 8: Détail Des Broches Ir
port d'entrée CAT du récepteur avec un câble Cat. 5e/6. Voyant du Allumé : Signal HDMI avec HDCP. signal Clignote : Signal HDMI sans HDCP. numérique Éteint : Pas de signal HDMI 5.3 Détail des broches IR Définition des broches du récepteur IR et du blaster comme indiqué... -
Page 9: Champs D'application
6. Champs d'application Émetteur 1. TVUHD 2. Alimentation 3. Lecteur Blu-Ray électrique 4. Blaster IR 5. Câbles Cat. 5e/6 Récepteur 1. TVUHD 2. Récepteur IR... - Page 10 Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Confor- mité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid...
