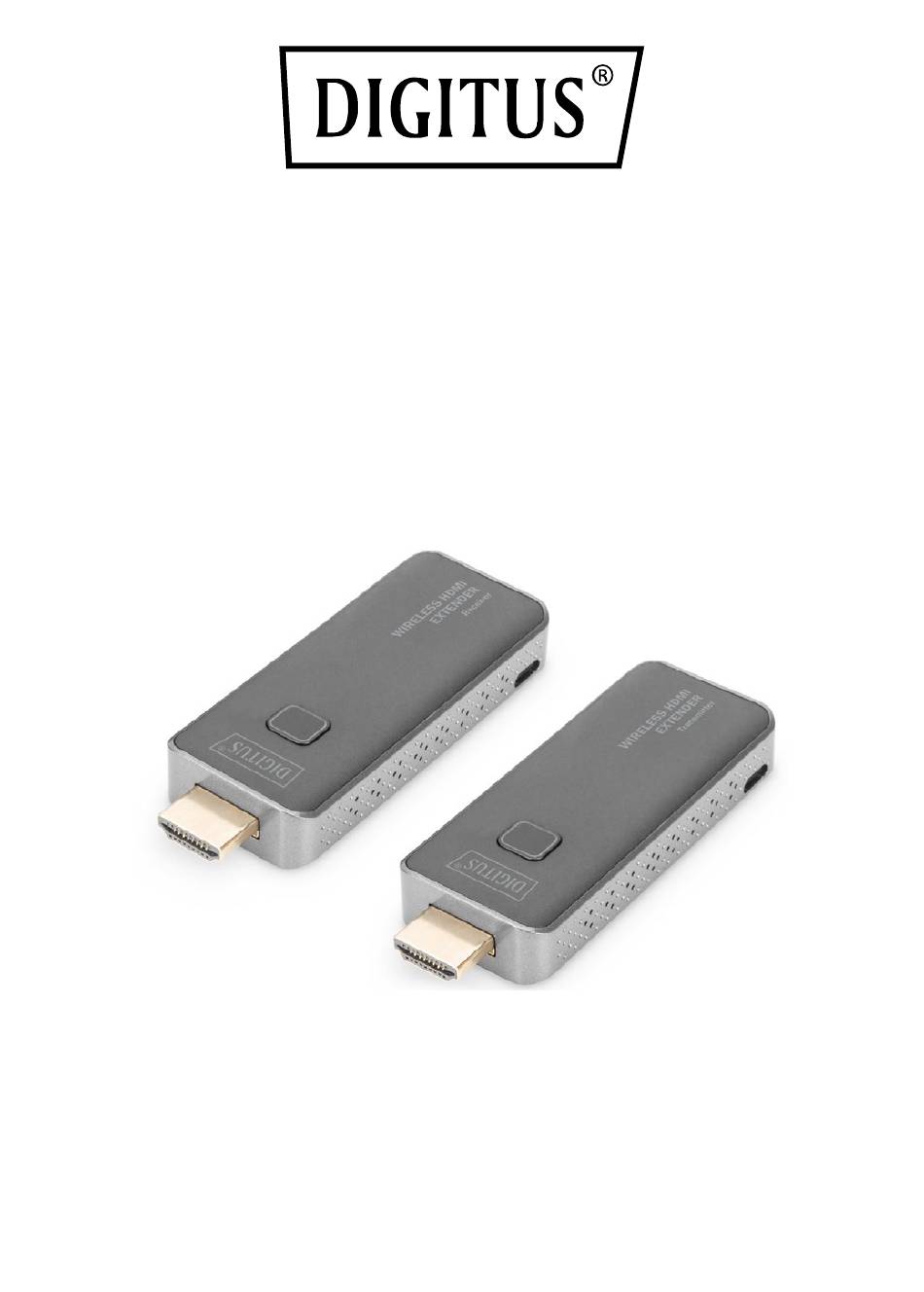

- Page 1 Kit d’Extension Sans Fil HDMI, 50 m Guide d'installation rapide DS-55318...
-
Page 2: Table Des Matières
Sommaire 1. Introduction ................3 2. Fonctionnalités principales ............ 3 3. Contenu de la livraison ............4 4. Caractéristiques du produit............ 4 5. Caractéristiques du produit............ 5 6. Vue d'ensemble ..............7 6.1 Émetteur ................. 7 6.2 Récepteur ................ 8 7. -
Page 3: Introduction
1. Introduction Avec le Kit d’Extension sans fil HDMI, vous pouvez transmettre des signaux vidéo et audio HDMI en Full HD sans fil sur une distance allant jusqu'à 50 m en plein air. Le fonctionnement et l'installation sont très simples. Véritable Plug & Play – Branchez et commencez à travailler. L'émetteur et le récepteur peuvent être alimentés en électricité... -
Page 4: Contenu De La Livraison
Il suffit de connecter l'émetteur aux ports HDMI du PC et de connecter le récepteur à l'écran, l'émetteur et le récepteur se connectent automatiquement Installation facile Le DS-55318 ne nécessite aucune installation de logiciel ou d'application, aucune configuration, aucune équipe informatique Tout-en-un Prise en charge des lecteurs DVD Blu-ray, des lecteurs multimédias et... - Page 5 Vitesse rapide grâce à la Le DS-55318 est équipé de la technologie 5G AC MIMO technologie rapide 802.11ac MIMO qui augmente les vitesses Wi-Fi en permettant à une paire de périphériques sans fil d'envoyer ou de recevoir simultanément plusieurs flux de données Haute qualité...
- Page 6 Canal sans fil IEEE 802.11ac, 5 GHz, 2T2R Latence Latence d'environ 120 ms Version HDMI HDMI 1.4 avec HDCP 1.3 Protocole WPA2 (WPAS-PSK / WPA2-Enterprise) d'authentification Cryptage AES 128 bits Plateformes prises en Tous les appareils dotés d'une charge connexion HDMI Portée Environ 50 m en plein air Émetteur...
-
Page 7: Vue D'ensemble
Stockage -10 à +60 °C (14 à 140 °F) Humidité Fonctionnement 10 à 80 % (humidité relative) Stockage 5 à 90 % (humidité relative) 6. Vue d'ensemble 6.1 Émetteur 1. Entrée HDMI Connectez les appareils sources, comme un ordinateur ou d'autres périphériques dotés d'une HDMI, elle permet également l'alimentation 5 V si les appareils... -

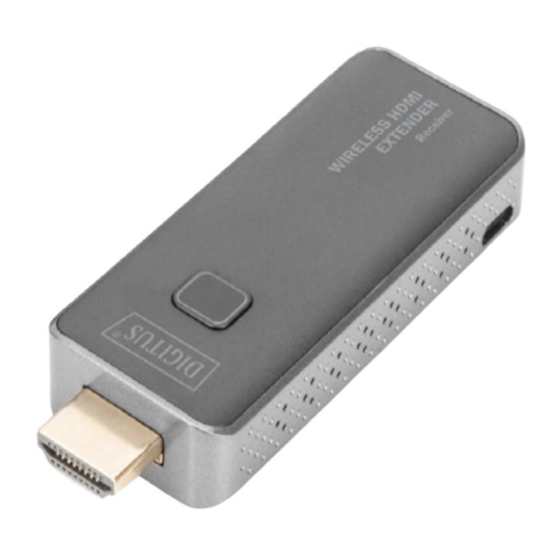

Page 8: Récepteur
Voyant LED de l’émetteur Description Voyant allumé en rouge L’émetteur démarre Voyant clignote en rouge L’émetteur recherche le récepteur Voyant clignote en bleu En attente de connexion Voyant allumé en bleu Connecté et prêt à l’emploi Violet Pas Entrée HDMI 6.2 Récepteur 1. -
Page 9: Installation De L'émetteur
Installation de l’émetteur • Connectez l’émetteur HDMI au port HDMI du PC Remarque : si les appareils sources HDMI ont une sortie d'alimentation 5 V, il n'est pas nécessaire de connecter un câble USB pour l'alimentation, sinon, veuillez connecter l’émetteur au PC via un câble USB pour l'alimentation. -
Page 10: Plage De Fréquences Et Puissance D'émission Maximale
Plage de fréquences et puissance d'émission maximale Norme Wi-Fi : Wi-Fi 5G 802.11b/g/n/ac Canal : 36, 40 Fréquence centrale : 5180, 5200 Plage : 5170 ~ 5210 MHz Bande passante : 20 / 40 MHz Puissance de l’émetteur : 13 dBm max. Version SW : RX : 2.3.12, TX : 2.3.3 Version HW : TX : S100TX-LC01-01... - Page 11 En cas d'orage, il existe un risque de foudroiement et de dégradation par surtension des équipements électriques connectés au secteur Ne pas installer l'appareil pendant un orage En cas d'orage, déconnectez l'appareil des appareils électriques connectés au secteur 10. Utilisez cet appareil uniquement à l'intérieur 11.
- Page 12 Avertissement Les termes HDMI, HDMI High-Definition Multimedia Interface et le logo HDMI® sont des marques commerciales déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays. ASSMANN Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité...
