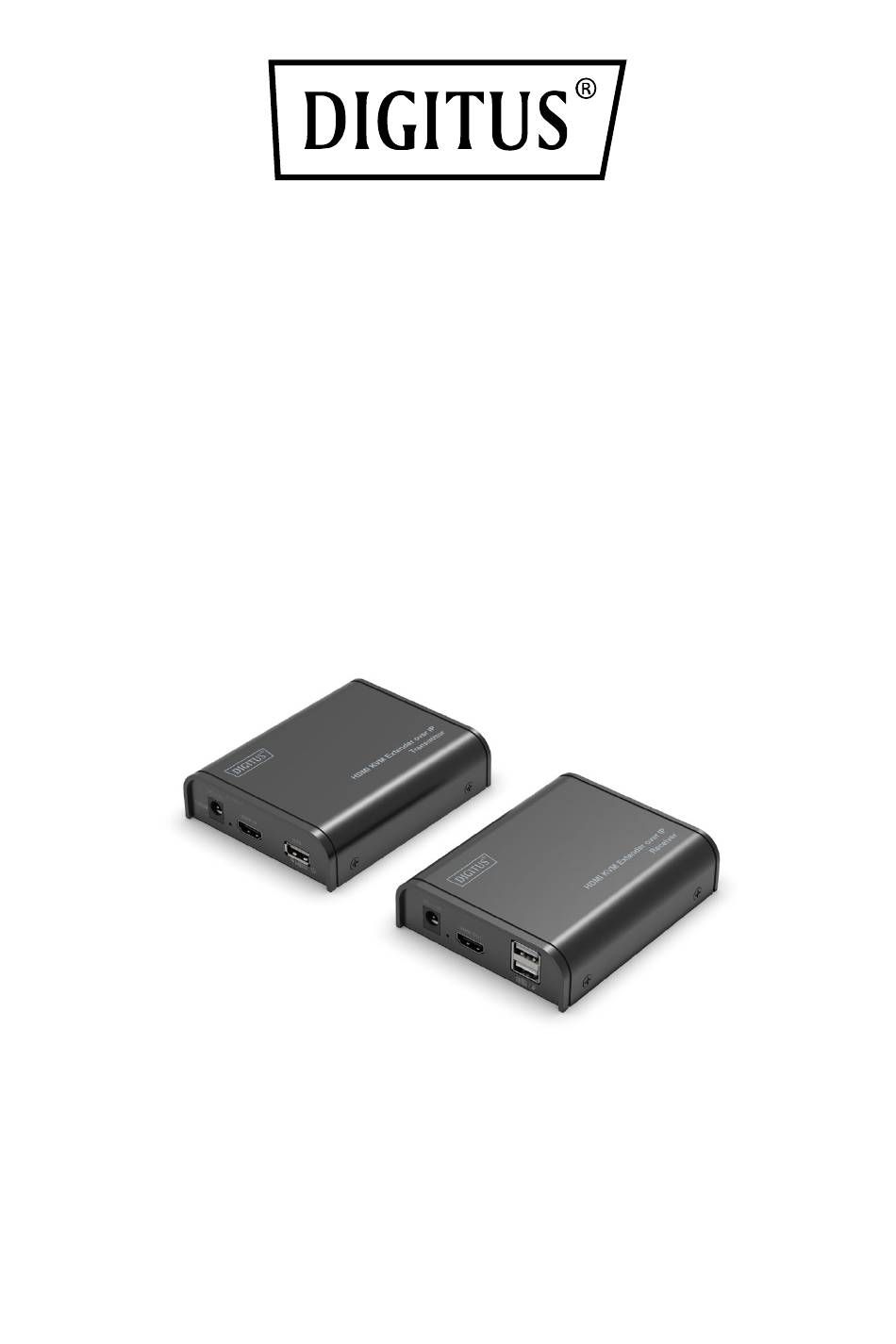

- Page 1 Rallonge HDMI KVM par IP, kit Guide d'installation rapide DS-55202 Rev.3...
- Page 2 Table des matières Présentation du produit ............3 Caractéristiques ..............3 Contenu de l’emballage ............4 Spécification ................ 4 Présentation du panneau de commande ......6 Connexion ................7 Conditions d’installation requises ........8 Dépannage ................8...
- Page 3 1. Présentation du produit Le kit de rallonge HDMI KVM Digitus comprend une unité d’émission (emplacement local) et une unité de réception (emplacement distant). Le signal HDMI peut être prolongé sur une distance maximale de 120 m via un câble réseau (CAT 6, 5e, 5).
- Page 4 1 extender HDMI, récepteur • 2 blocs d’alimentation: CC 5V/1A • • 1 mode d’emploi • 1x câble USB 4. Spécification Pièce n° DS-55202 Techniques Émetteur-TX Récepteur-RX Format du signal HDMI 1.3 HDCP HDCP 1.2 Connecteur HDMI Type A 19 Broches, femelle Distance de CAT5/80 mètres, CAT5e/100 mètres,...
- Page 5 Fonction KVM Connexion de (connexion de PC, Connexion de PC clavier/souris clavier/souris) Commutateur de connexion 1× HDMI 2× USB (connexion Entrée 1× USB de clavier/souris) (connexion de PC) 1× RJ45 Sortie 1× RJ45 1× HDMI Mécaniques Émetteur-TX Récepteur-RX Boîtier Boîtier métallique Dimensions 109,6 (L) x 89,5 (P) x 26,3 (H) mm Poids net...
- Page 6 5. Présentation du panneau de commande Rallonge HDMI TX (Émetteur) Témoin d’alimentation ① Témoin de connexion USB ② Sortie de signal LAN ③ Bouton de réinitialisation ④ Alimentation électrique (5 VCC) ⑤ Entrée du signal HDMI ⑥ Port USB: pour connexion de PC ⑦...
- Page 7 6. Connexion 6.1 Diagramme de connexion général La distance de transmission peut aller jusqu'à 120 mètres pour 1080p en utilisant un câble CAT6 câble HDMI Récepteur RX Émetteur TX Clavier/souris REMARQUE: La connexion point à multipoint via un commutateur est également prise en charge, mais dans ce cas, il est fortement recommandé...
- Page 8 Switch HDMI Récepteur RX Émetteur TX Clavier/souris câble REMARQUE: La distance de transmission dépend du type de câble réseau, CAT5: 80 m, CAT5E: 100 m, CAT6: 120 m. 7. Conditions d’installation requises Dispositif source HDMI (carte graphique d'ordinateur, DVD, PS3, équipement de surveillance HD, etc.) Dispositif d'affichage HDMI tel que SDTV, HDTV et projecteur avec port HDMI.
- Page 9 Pas de son ou La connexion HDMI Vérifiez que les problèmes de n'est peut-être pas câbles HDMI sont stable ; le format correctement audio n'est pas pris connectés ; vérifiez en charge par que le format audio l’écran ; le est pris en charge périphérique de par l’écran ;...
- Page 10 Il s'agit d'un produit de Classe A. Cet appareil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures adéquates. Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité...
