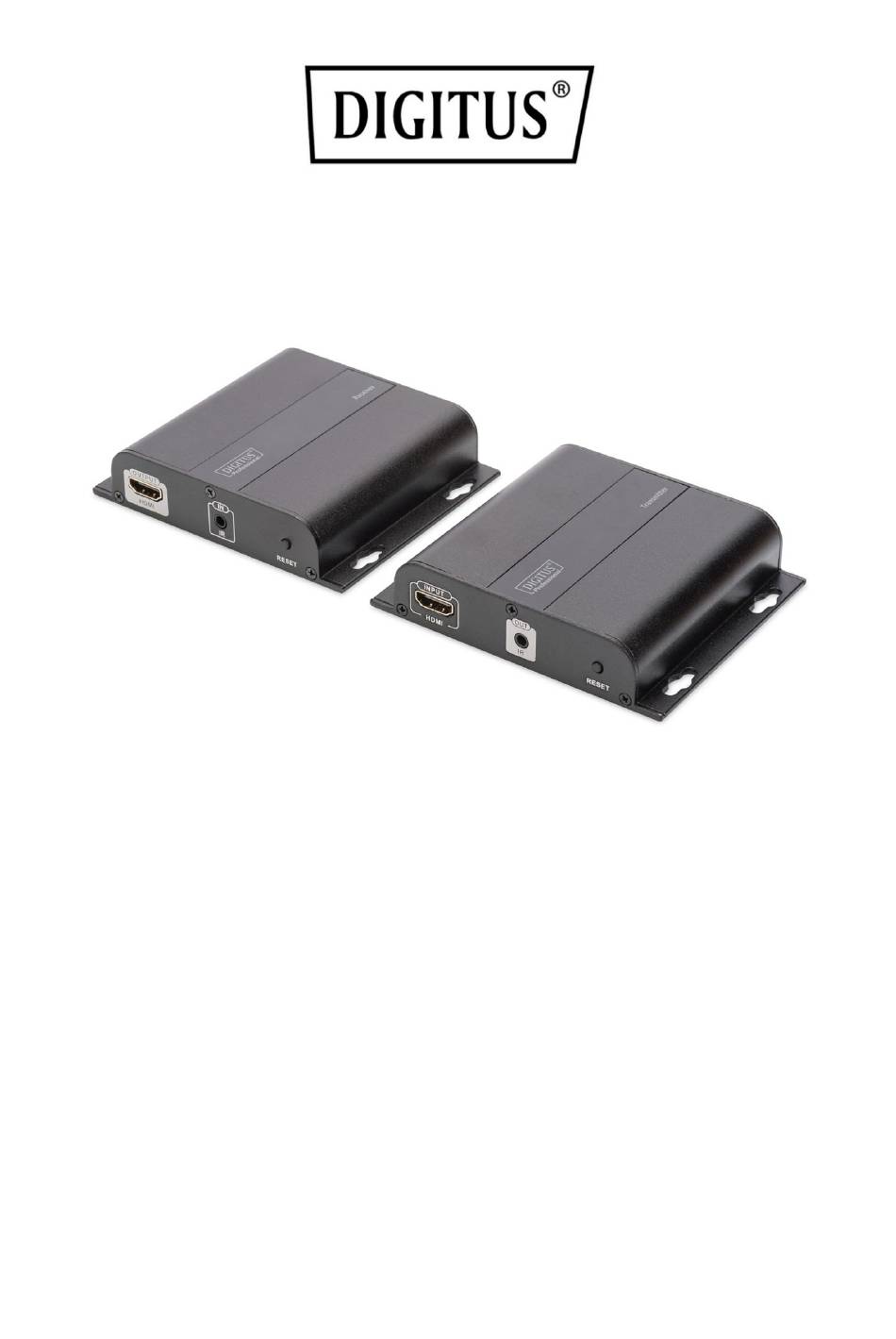

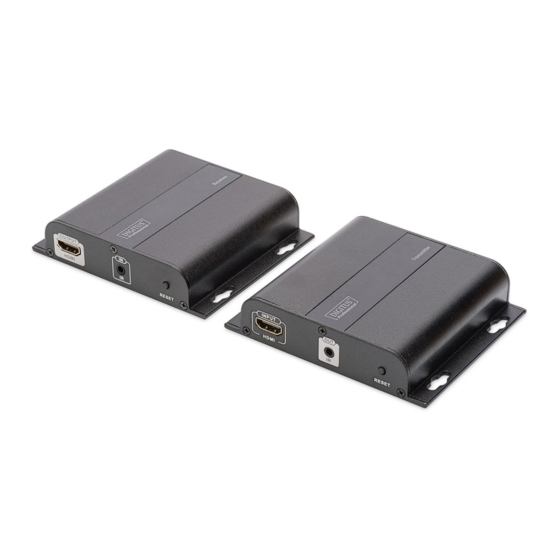

Rallonge HDMI 4K via CAT/IP (jeu)
Mode d'emploi
DS-55122 Rev. 2
Introduction
Cette rallonge de signal HDMI accroît la portée de votre signal
audio/vidéo HDMI avec une résolution de 4K2K/30 Hz jusqu'à 120 m via
un simple câble réseau. Prend en charge la transmission de signal IR afin
de contrôler la lecture multimédia de l'appareil source depuis
l'emplacement de l'affichage.

Publicité

Table des Matières
loading

Manuels Connexes pour Digitus DS-55122

Sommaire des Matières pour Digitus DS-55122

  • Page 1 Rallonge HDMI 4K via CAT/IP (jeu) Mode d’emploi DS-55122 Rev. 2 Introduction Cette rallonge de signal HDMI accroît la portée de votre signal audio/vidéo HDMI avec une résolution de 4K2K/30 Hz jusqu’à 120 m via un simple câble réseau. Prend en charge la transmission de signal IR afin de contrôler la lecture multimédia de l’appareil source depuis...

  • Page 2: Consignes De Sécurité Importantes

    Consignes de sécurité importantes Lisez les consignes de sécurité ci-dessous avant l’installation et l’utilisation du produit : 1. Respectez toutes les mises en garde et tous les avertissements contenus dans ce manuel. 2. N’exposez pas l’unité à la pluie, l’humidité et autres liquides. 3.

  • Page 3: Spécification

    Spécification Éléments Spécifications Signal HDMI HDMI1.4, compatible avec HDCP1.4 Protocole de transport HDbitT Résolutions prises en 480i à 60 Hz, 480p à 60 Hz, 576i à 50 Hz, 576p à 50 Hz, charge 720p à 50/60 Hz, 1080i à 50/60 Hz, 1080p à 50/60 Hz, 4K2K à...

  • Page 4: Description Des Boîtiers

    Description des boîtiers 1. Rallonge HDMI TX (Émetteur) Entrée du signal HDMI Alimentation électrique ① ⑤ Sortie de signal IR pour raccorder (5 V CC) ② un câble de rallonge d’émetteur IR Voyant de transmission de ⑥ Réinitialisation données ③ Témoin d’alimentation Voyant de liaison réseau ④...

  • Page 5: Connexion Point À Point

    Installation 2. Connexions 2.1 Connexion point à point : Distance de transmission maximale de 120 mètres sur un seul câble CAT 6 (un câble de haute qualité peut atteindre 150 mètres). Rallonge HDMI TX Rallonge HDMI RX (Émetteur) (Récepteur) Entrée HDMI SORTIE HDMI Câble CAT 5/5E/6...

  • Page 6: Connexion Un Vers Plusieurs

    2.3 Connexion un vers plusieurs : En utilisant un commutateur réseau/routeur, un émetteur peut communiquer avec plusieurs récepteurs (jusqu’à 253) SORTIE HD Rallonge HDMI RX Entrée HDMI (Récepteur) Câble CAT 5/5E/6 SORTIE HD Rallonge HDMI RX Rallonge HDMI TX Câble CAT 5/5E/6 Commuta (Récepteur) (Émetteur)
  • Page 7 FAQ (questions fréquemment posées) L’écran affiche « En attente de connexion » dans le coin de droite ? Veuillez vérifier que l’alimentation de l’émetteur (TX) et du commutateur (le cas échéant) est connectée, et assurez-vous que les câbles sont bien branchés. L’écran affiche «...
  • Page 8 Il s’agit d’un produit de Classe A. Cet appareil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l’utilisateur doit prendre certaines mesures adéquates. Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité.
