www.pulsar.pl

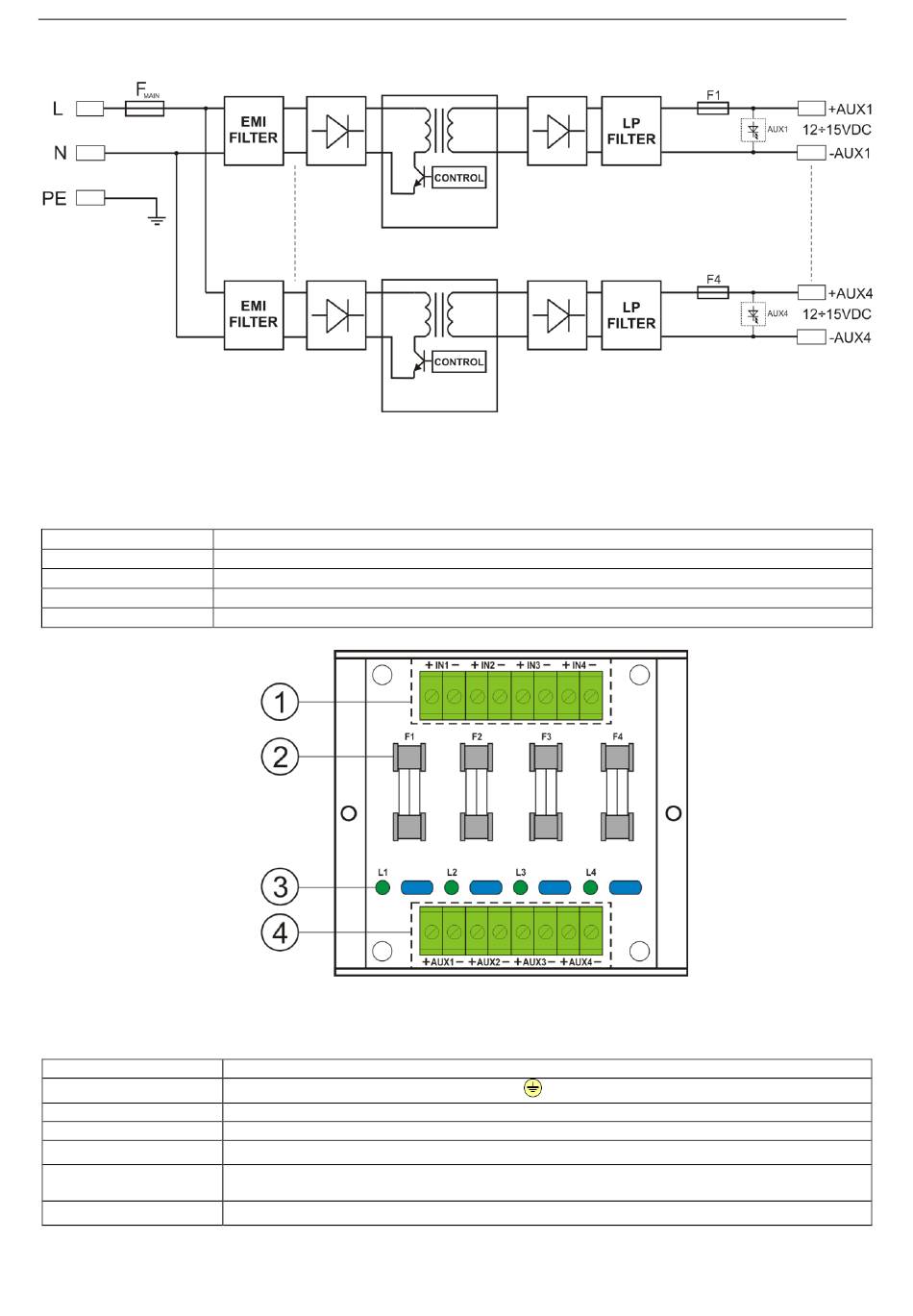

1.2. Schéma fonctionnel (fig. 1).
1.3. Description des éléments et des connecteurs de l'alimentation.
Tableau 1. Eléments du circuit imprimé PCB de l'alimentation (voir le fig. 2).
Elément no.
[1]
[2]
[3]
[4]
Tableau 2. Eléments de l'alimentation (voir le fig. 3).
Elément no.
[1]
[2]
[3]
[4]
[5]
[6]
PSDCSEP04124
Fig. 1. Schéma fonctionnel de l'alimentation.
IN1 ÷ IN4 entrée d'alimentation DC
F1 ÷ F4 fusibles AUX (+)
L1 ÷ L4 Diodes LED vertes
AUX1 ÷ AUX4 sorties indépendantes protégées par fusibles (separation galvanique)
Fig. 2. Vue du circuit imprimé PCB de l'alimentation.
L-N connecteur d'alimentation 230V AC ,
fusible en el circuito de alimentación 230V, T3,15A / 250V
F
MAIN
Module de l'alimentation
P1, potentiomètre, réglage de la tension de sortie 12V÷15V DC
Signalisation lumineuse LED, l'état de l'alimentation DC du module principal de
l'alimentation
LB4/SEP fusibles à lame, avec les sorties d'alimentation et la signalisation lumineuse
Description
Description
Connecteur de protection PE
3
