- Page 1 PSDCB09129C v.1.0 PSDCB 13,8V/9A/9x1A/17Ah Alimentation secourue adaptée aux 9 caméras HD. FR** Édition: 7 du 15.11.2017 Remplace l’édition: 6 du 24.04.2017...
- Page 2 PSDCB09129C Caractéristiques de l’alimentation: protection de la sortie de la batterie contre le court- alimentation sans interruption 13,8VCC/9A* circuit et l’inversion de la polarité 9 sorties indépendamment sécurisées par les signalisation visuelle LED fusibles à verre de 1A ...
- Page 3 PSDCB09129C 1. Notice technique. 1.1 Description générale. L’alimentation secourue est un dispositif ininterruptible fournissant l’énergie électrique aux appareils nécessitant une tension stabilisée de 12V DC (+/-15%). L’appareil fournit la tension U=13,8V DC et courant: 1. Courant de sortie 9x1A + 1A charge de batterie 2.

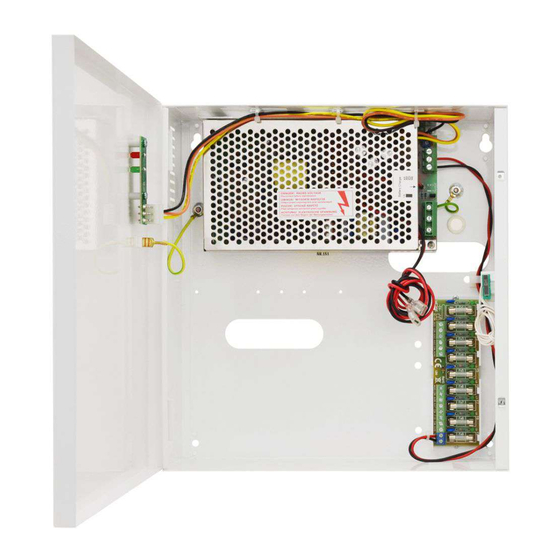

- Page 4 PSDCB09129C Fig.2. Vue du module de distribution d’alimentation à fusibles LB9. Tableau 2. Description des éléments et des connecteurs de l'alimentation (Tableau 2) Elément no. Description [Fig. 3] Module de l’alimentation L-N connecteur d'alimentation 230V CA, connecteur de protection TERRE LED verte signalisation de la présence de la tension secteur AC...
- Page 5 PSDCB09129C 1.4 Paramètres techniques: - paramètres électriques (tableau 3) - paramètres mécaniques (tableau 4) - sécurité d’utilisation (tableau 5) - paramètres d’exploitation (tableau 6) Paramètres électriques (Tableau 3) 176÷264V AC Tension d'alimentation Prise de courant 1,4A@230V AC max. Puissance d'alimentation 155W max.
- Page 6 PSDCB09129C Sécurité d’utilisation (Tableau 5) Classe de protection PN-EN 60950-1:2007 I (première) Niveau de protection PN-EN 60529: 2002 (U) IP20 Résistance électrique de l’isolation: - entre le circuit d'entrée (secteur) et les circuits de sortie de l'alimentation (I/P-O/P) 3000 V/AC min.
- Page 7 PSDCB09129C 2.2 Procédure d'installation. 1. Avant de procéder à l'installation il faut s'assurer que la tension d'alimentation dans le circuit d’alimentation 230V est débranchée. 2. Fixez l’alimentation en coffret sur la paroi à l’endroit de votre choix et mettre en place le câblage.
- Page 8 ATTENTION ! L'alimentation fonctionne avec batterie plomb-acide (SLA). Après la période d’exploitation, il ne faut pas la jeter mais la neutraliser conformément aux règlements en vigueur. Pulsar sp. j. Siedlec 150, 32-744 Łapczyca, Poland Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50 e-mail: biuro@pulsar.pl,...
