1. Notice technique.

1.1. Description générale.
Alimentation stabilisée PSDCS08128 destinée á alimenter des caméras HD ou d'autres dispositifs nécessitants
une tension stabilisée de 12V DC. Alimentation est équipée de 8 sorties divisées en deux sections avec la séparation
galvanique. Chaque section d'alimentation assure le réglage indépendant de tension de sortie entre 12V ÷ 15V DC grace
au potentiomètre intégré. Les sorties sont protégées indépendamment par un fusible en verre. La panne (court-circuit)
dans l'un des circuits fera sauter le coupe-circuit à fusible et débranchera le circuit de l'alimentation DC (+U).
L'alimentation est placée dans un boîtier métallique avec le panneau de signalisation.

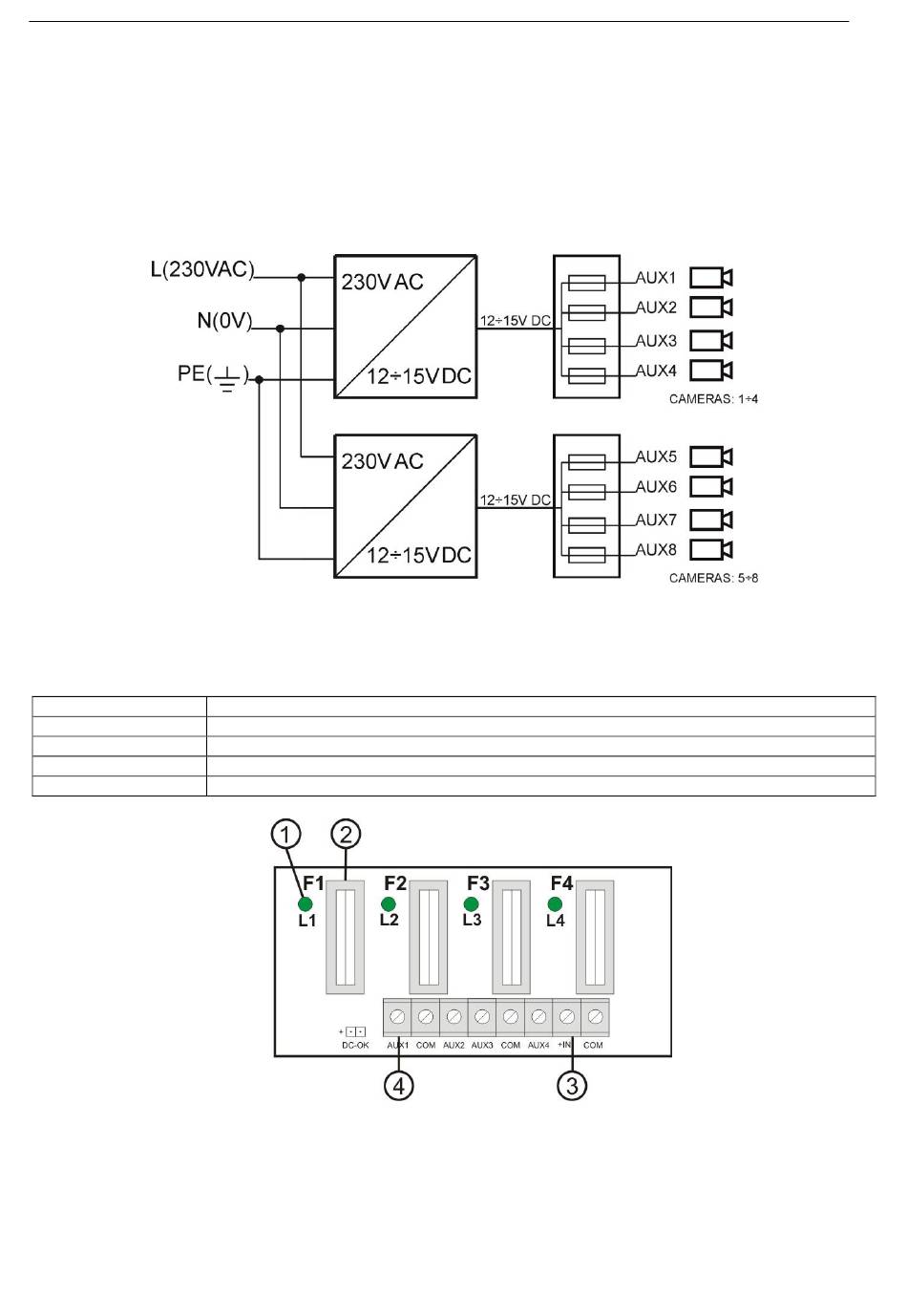

1.2. Schéma fonctionnel (fig. 1).
1.3. Description des éléments et des connecteurs de l'alimentation.
Tableau 1. Eléments du circuit imprimé PCB de l'alimentation (voir le fig. 2).
Elément no.
[1]
[2]
[3]
[4]
Fig. 1. Schéma fonctionnel de l'alimentation.
L1...L4 diodes LED (vertes), (signalent l'activation du coupe-circuit)
F1...F4 coupe-circuits à fusible pour les circuits AUX (+)
IN entree de l'alimentation du LB4
AUX1...AUX4 sorties, borne commune COM (-)
Fig. 2. Vue du circuit imprimé PCB de l'alimentation.
PSDCS08128
Description
3
