Montage
Conditions prérequises

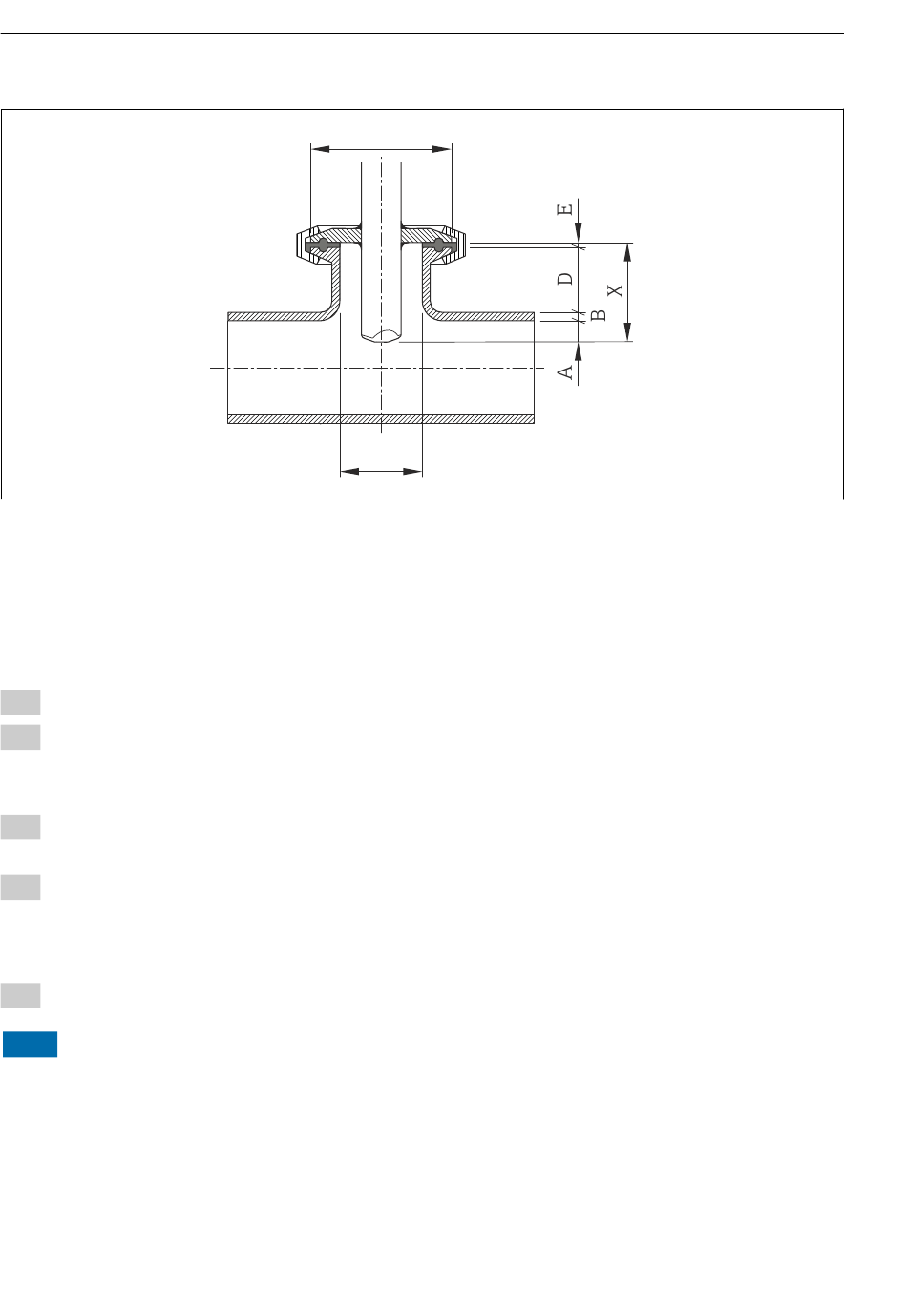

A Profondeur d' i nsertion fixe 8 mm (0,31 in) ±2 mm (0,08 in)
B Epaisseur de paroi
D Hauteur du manchon
E Epaisseur du joint
X Longueur d' i mplantation
G Diamètre intérieur du manchon
1. Déterminer l' é paisseur de paroi (B).
2. Si un raccord process Tri-Clamp est utilisé, déterminer l' é paisseur de joint (E).
 AVIS ! Le diamètre intérieur du manchon (G) ne doit pas être inférieur à
25 mm (0,98 in).
3. Si un raccord process du type manchon conique avec rondelle d' é tanchéité à
autocentrage est utilisé, déterminer l' é paisseur de joint (E).
4. Si un raccord process du type manchon affleurant ou manchon conique est utilisé,
considérer l' é paisseur de joint (E) comme nulle et ne pas en tenir compte.
Détermination de la hauteur de manchon (D)
‣
Pour tous les diamètres nominaux : 32 - B - E
AVIS
Pour un nettoyage optimal nous recommandons :
‣
prévoir un diamètre intérieur de manchon (G) important
‣
maintenir la hauteur de manchon (D) faible
Longueur spécifique client
Variante de commande "Matériau tube embrochable; capteur", Option CB "...mm longueur
spécifique client, 0,8μm, polissage mécanique" et Option CC "...mmm longeur spécifique client,
16
F
G
Proline t-mass T 150
A0022058
