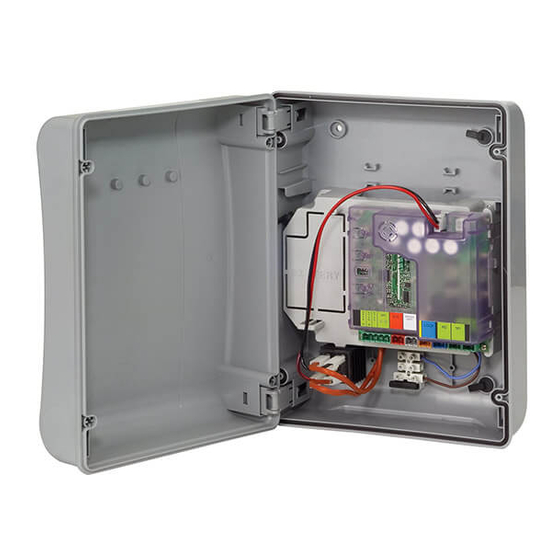

Barrière Solaire
IMPORTANT : Merci de lire attentivement cette notice et de suivre
les conseils de mise en service avant toute utilisation
D) Paramétrage de la carte
G) Mode de fonctionnement
Notice RMS 24/S. VERSION 20014/03. Document non contractuel
RMS 24/S
PAGE 2
PAGE 2
PAGE 3/4
PAGE 12
PAGE 14
PAGE 15
PAGE 16
PAGE 12
Publicité
Table des Matières
Manuels Connexes pour FAAC RMS 24 S
Sommaire des Matières pour FAAC RMS 24 S
-
Page 1: Table Des Matières
Barrière Solaire RMS 24/S IMPORTANT : Merci de lire attentivement cette notice et de suivre les conseils de mise en service avant toute utilisation A) Réception du colis PAGE 2 B) Composition du système PAGE 2 C) Installation PAGE 3/4 D) Paramétrage de la carte PAGE 12 E) Mise en service... -
Page 2: Réception Du Colis
A) Réception du colis - Vérifiez toujours l’état de l’emballage - Si vous le pouvez, ouvrez le colis afin de contrôler le bon état de la marchandise. Sinon, déposez une réserve sur le récépissé du transporteur. B) Composition du système 1 Tête de barrière avec sa platine 24 V BAR0068 1 Pied support de barrière... -
Page 3: Installation
C) Installation 1/ Fournitures préconisées (non fournies) : - 4 chevilles à béton Ø 14 - 4 tire-fond Ø 12X80 - 4 rondelles Ø 12 Ou :- - Kit de scellement chimique pour fixation barrière (en option : FIX0007) - Kit de scellement chimique pour fixation lyre et digicode (en option : FIX0008) 2/ Outils nécessaires (non fournis) : - une perceuse ou perforateur... - Page 4 4/ Installation du corps de barrière en 20 étapes 1/Positionnez l’ensemble pied support et tête de barrière à l’endroit désiré : 2/Repérez les 4 trous de fixation au sol. 3/Percez et insérez les chevilles de fixation choisies : 4/ Positionnez votre barrière et serrez les écrous de fixation Notice RMS 24/S.
- Page 5 5/ Repérez l’ensoleillement optimal et orienter le support panneau vers le sud 6/ Faites passer le câble du panneau solaire dans le tube du mât support 7/ Fixez l’ensemble support de panneau solaire et mât, une fois le câble passé (attention à ne pas pincer le câble lors de cette étape) Notice RMS 24/S.
- Page 6 8/ Passez le câble à l’extrémité dans la barrière (via le trou, prévu à cet effet) et fixez l’ensemble sur la barrière 9/ Ouvrir la tête de barrière à l’aide de la clé prévu à cet effet : 10/ Soulevez le cache 11/ A l’aide d’un tournevis cruciforme, retirez les deux vis et l’ensemble Notice RMS 24/S.
- Page 7 12/ Montage de la flasque galvanisée sur la tête de barrière. Afin d’insérer la lisse, il est nécessaire de fixer la flasque et de serrer l’ensemble 13/ Insérez le cache dans la lisse puis faites glisser celle-ci dans la flasque Trou de guidage permettant la fixation de la lisse à...
- Page 8 14/ Repositionnez le cache 15/ Repositionnez le cache arrière Notice RMS 24/S. VERSION 20014/03. Document non contractuel...
- Page 9 16/ Accès à la platine (carte électronique 24 V) : A l’aide d’un tournevis cruciforme, dévissez les 3 visses du cache amovible : 17/ Branchement du panneau solaire sur la carte : Les borniers sont livrés connectés. Les deux fils du panneau solaire se branchent sur les deux derniers borniers du connecteur de gauche. Notice RMS 24/S.
- Page 10 18/ Branchement des batteries à l’électronique de la barrière Vissez la cosse : Branchez le connecteur : 19/ Positionnez les batteries dans les emplacements prévus à cet effet : Notice RMS 24/S. VERSION 20014/03. Document non contractuel...
- Page 11 Reportez-vous au paragraphe « Paramétrages », page 12 afin de programmer la barrière. 20/ Repositionnez la porte : Notice RMS 24/S. VERSION 20014/03. Document non contractuel...
- Page 12 D/ Paramétrage de la carte électronique Notice RMS 24/S. VERSION 20014/03. Document non contractuel...
- Page 13 Notice RMS 24/S. VERSION 20014/03. Document non contractuel...
-
Page 14: Mise En Service
E/ Mise en service Câblez la centrale de commande suivant les exigences personnelles d’après les instructions correspondantes. Respectez les polarités. Tourner la clé (1) sur la position de FONCTIONNEMENT (2) sens horloge. Mettre le système sous tension et contrôler le fonctionnement de tous les accessoires connectés, en faisant particulièrement attention aux dispositifs de sécurité. -
Page 15: Paramétrages
F/ Paramétrages. Avant de brancher les alimentations électriques, vérifier les switches: Sw1: sens lisse à gauche: ON; à droite OFF. (convention: gauche et droite, portillon face à lʼobservateur) Sw2: sensibilité détection obstacle standard OFF; fort ON. (cas de région de vent) Sw3: ouverture automatique par télécommande: OFF;... - Page 16 Pas d’appui sur télécommande pendant la programmation. Appuyez sur le bouton P (S1 sur la carte): la lisse commence un mouvement lent vers la position basse, puis elle remonte en position verticale, toujours en vitesse lente. Lorsqu’elle s’y trouve, la LED L6 se met à clignoter. Il faut à ce moment-là commencer à...
- Page 17 Fonctionnement semi-automatique ("homme-mort"). Un appui de la télécommande fait monter la lisse, qui reste en l'air. Un nouvel appui lance le processus de descente: le clignotant s'allume durant 3 secondes, pour prévenir l'usager de l'imminence du mouvement, et pour permettre aux organes de sécurité de s'initialiser; puis la carte teste la validité...
-
Page 18: Kit D'équilibrage
H/ Kit d’équilibrage. Le kit d’équilibrage permet de réduire la longueur des lisses. Le tableau ci-après indique les longueurs minimales possibles avec le kit d’équilibrage: Il est impossible de réduire la longueur des lisses au-delà des dimensions figurant dans le tableau. Notice RMS 24/S.
