Câblage de la station de travail
La
FIGURE 1-4
FIGURE 1-4
Connectez la station de travail et les périphériques externes dans l'ordre indiqué ci-
dessous (voir
1. Connectez le cordon d'alimentation électrique à une prise secteur reliée à la terre.
2. Connectez le clavier et la souris aux connecteurs USB situés sur le panneau
arrière.
3. Connectez le câble de l'écran au connecteur vidéo situé sur le panneau de
protection de l'accélérateur graphique.
Remarque – Si la carte vidéo du système ne dispose que de connecteurs DVI,
connectez l'adaptateur DVI-HD15 au connecteur DVI avant de connecter le câble de
l'écran. Si vous disposez d'une carte NVS280, vous devez connecter préalablement le
connecteur séparateur LFH à 60 broches fourni avec le système avant de connecter
l'adaptateur DVI-HD15.
6 Guide de mise en route des Sun Java Workstation W1100z et W2100z • Octobre 2004

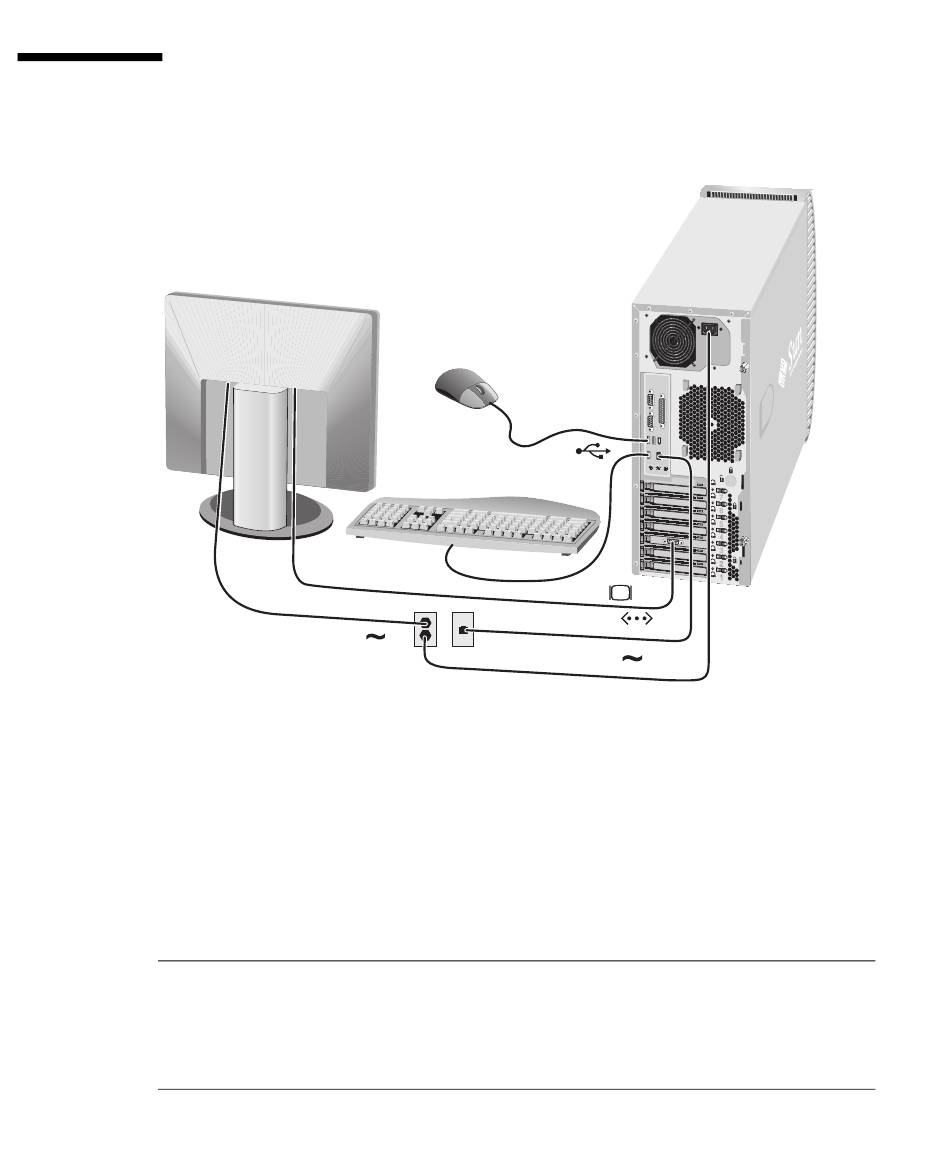

illustre la connexion des câbles de la station de travail.
Connexion des câbles
):
FIGURE 1-4
