l'excès de fil. Le lame de limiteur du fil (qui se
trouve en bas du protecteur) est bien tran-
chant et peut vous blesser.

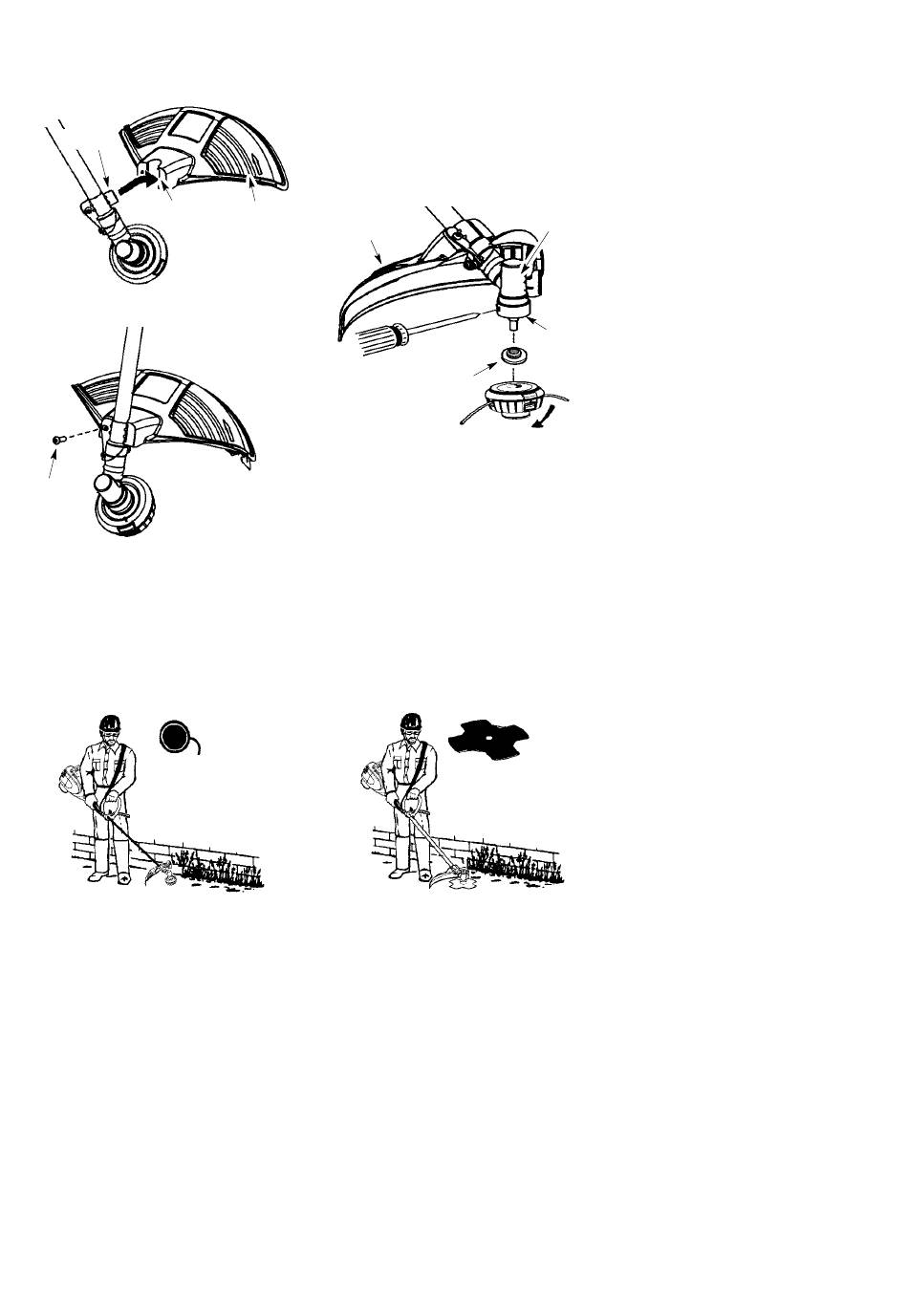

1. Placez le support dans la fente située sur
la protecteur.
2. Faites pivoter le protecteur à aligner les
trous du protecteur et de la support.
Support
Fente
3. Fixez le protecteur à la support à l'aide du
boulon.
Boulon

CONFIGUREZ DE L'OUTIL

Vous pouvez configurer votre appareil en utili-
sant une tête de coupe pour l'herbe et les mau-
vaises herbes ou une lame débroussaillante
pour couper de l'herbe, des mauvaises herbes
et des broussailles ayant jusqu'à 1 cm de diamè-
tre. Reportez- -vous à la section correspondant à
votre configuration et suivez les instructions
pour assembler votre appareil.
INFORMATIONS SUR LE MONTAGE
- - TÊTE DE COUPE
REMARQUE:
Enlevez la lame d'attacher la
la tête de coupe. Pour enlever la lame, alignez
l'orifice du chapeau protège- -poussière avec ce-
lui sur le côté de la boîte de vitesses en tournant
la lame. Entrez un petit tournevis dans les orifi-
ces alignés. Cela empêchera l'arbre de tourner
pendant que vous desserrez l'écrou de la
lame. Enlevez l'écrou de la lame en tournant
dans le sens des aiguilles d'une montre. Enle-
vez le tournevis. Enlevez les rondelles et la
lame. Voir la seccion MONTAGE DE LA
LAME EN METAL pour des illustrations. Con-
servez ces pièces et instructions pour de fu-
tures utilisations.
MONTAGE DE LA TÊTE DE COUPE
REMARQUE:
le pas de vis de l'arbre, enlevez-le pour exposer
ce pas de vis. Avant d'installer la tête de coupe,
assurez-vous que le chapeau protège- -pous-
sière et la rondelle de retenue se trouvent sur la
boîte de vitesses tel qu'indiqué.
Protecteur
Protecteur
Rondelle de retenue
REMARQUE:
coupe, assurez-vous que toutes les pièces
sont installées tel qu'illustré.
1. Alignez le trou du chapeau protège- -pous-
sière avec celui sur le côté de la boîte de
vitesses en tournant le chapeau protège- -
poussière.
2. Entrez un petit tournevis dans les orifices al-
ignés. Cette opération permet d'éviter que
l'arbre tourne en resserrant la tête de coupe.
3. En maintenant le tournevis en position, mon-
tez la tête de coupe sur l'arbre dans la direc-
tion indiquée sur la décalcomanie (dans le
sens inverse des aiguilles d'une montre).
Serrez bien.
REMARQUE :
le profil haut vers la boîte de vitesses.
INFORMATIONS DE MONTAGE - -
LAME POUR BROUSSAILLES
TÊTE DE
COUPE
REMARQUE
avant d'attacher la lame pour broussailles.
Pour enlever la tête de coupe, alignez l'orifice
du chapeau protège- -poussière avec celui sur
le côté de la boîte de vitesses en tournant la
chapeau protège- -poussière. Entrez un petit
tournevis dans les orifices alignés. Cela
28
Si votre outil a du plastique sur
Boîte de vitesses
Chapeau
protège-
poussière
Avant d'installer la tête de
La rondelle d'arrêt doit avoir
LAME POUR
BROUSSAILLES
: Enlevez la tête de coupe
