Description des modules

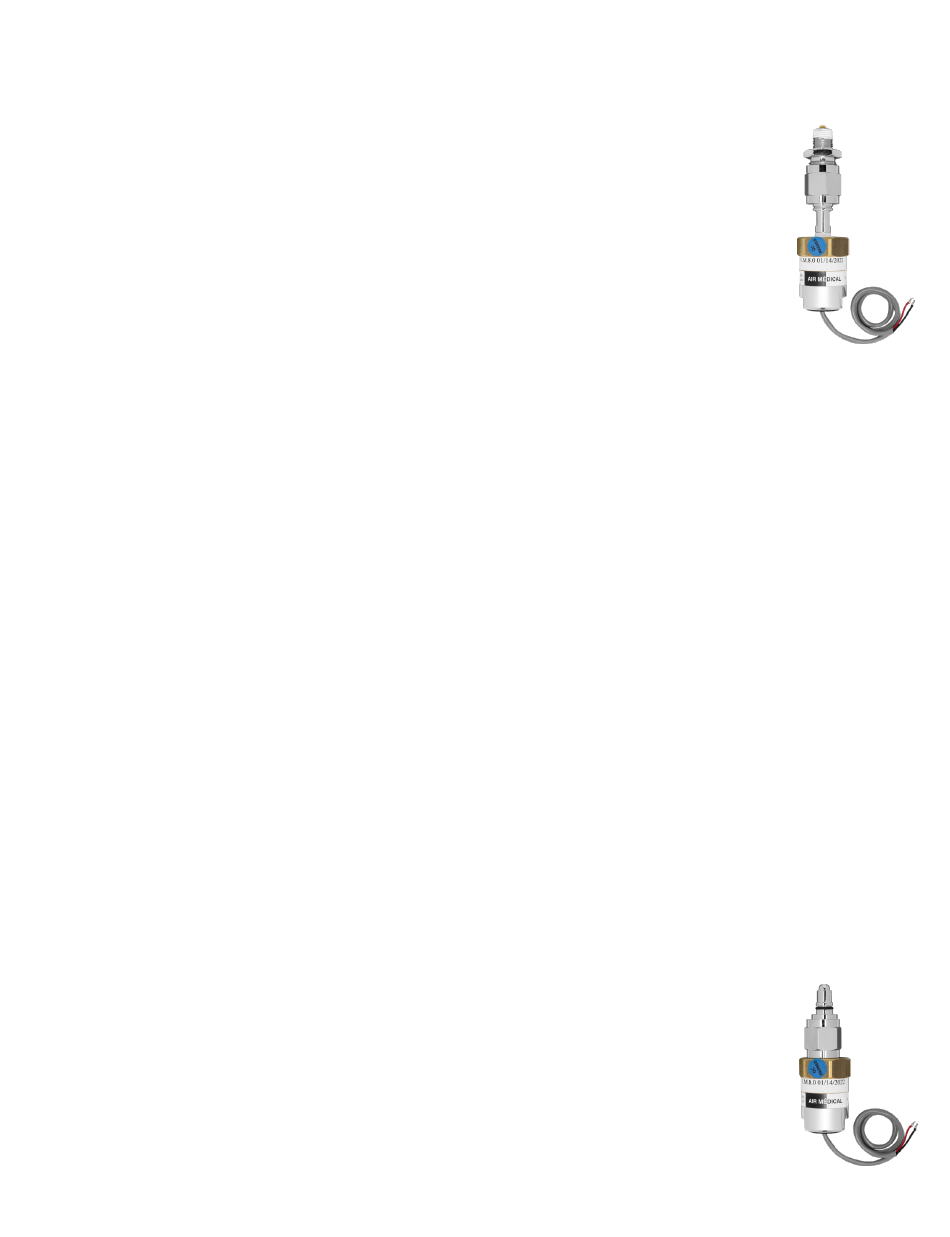

MODULE CAPTEUR
Le module capteur contient un transducteur qui transforme les pressions positives et la pression
négative en un signal numérique qui s'affiche sur l'alarme ACL. Le module capteur est logé dans
une enceinte en aluminium anodisé et en laiton nickelé agissant comme une barrière contre
les interférences et il est stabilisé en température. Chaque capteur est clairement identifié par
une étiquette aux couleurs homologuées pour les gaz médicaux et l'aspiration médicale étant
monitorés. Le module capteur est muni d'un raccord DISS spécifique au gaz véhiculé afin d'assurer
une connexion correcte au capteur de chaque gaz respectif. Chaque capteur a été calibré en usine
pour le gaz spécifique indiqué sur le boîtier du capteur.
Pour le test annuel
• Maintenez le bouton « MUET » enfoncé pendant vingt (20) secondes pour afficher les points de consigne
haut et bas actuels et le niveau audio.
Guide d'installation
ÉTAPE 1: LE BOÎTIER DU SYSTÈME AVERTISSEUR
Installez le boîtier sur les poteaux des cloisons du mur, à la hauteur désirée. Assurez-vous que le boîtier est installé
sécuritairement. Les supports de montage sont ajustables et s'adaptent à l'épaisseur du mur. ASSUREZ-VOUS que le
boîtier est parallèle, droit, encastré, de niveau avec la surface du mur fini afin que l'ensemble châssis s'ajuste bien.
ÉTAPE 2: POUR LES CAPTEURS LOCAUX SEULEMENT
Lorsque les capteurs sont installés localement (à l'intérieur du boîtier arrière), les bouts de tuyaux doivent être
connectés au réseaux. À l'aide d'une technique de brasage à l'argent, connectez chaque bout de tuyau au gaz ou à
l'aspiration médicale correspondant en vous assurant que les bouts de tuyaux sont protégés par un chiffon mouillé. Si
le clapet antiretour à la demande DISS est installé avant le brasage, VEILLEZ à ne pas endommager le clapet antiretour
en faisant surchauffer la partie inférieure du tuyau en cuivre. Lorsque le brasage de tronçons de tuyau est terminé, le
système peut être testé sous pression.
ÉTAPE 3: ESSAI DE PRESSION NORMALE
Effectuez un essai de pression normale sur le système de canalisation selon la norme NFPA-99 «établissements de
soins de santé» ou la norme CSA-Z7396.1 «systèmes de canalisation de gaz médicaux». Inspectez tous les joints pour
s'assurer qu'il n'y a pas de fuites et s'assurer que chaque gaz est acheminé vers un service de gaz correspondant.
ÉTAPE 4: CAPTEUR
A: LOCAL (à l'intérieur du boîtier arrière)
i.
Positionnez le capteur spécifique que vous désirez installer;
ii. Installez le clapet antiretour,à la demande, fourni avec un module de capteur sur le bout
de tuyau.
iii. Le module capteur contient un raccord spécifique DISS. Placez la partie mamelon et noix
mâle dans le clapet anti-retour et à l'aide d'une clé, vissez bien pour éviter toute fuite.
REMARQUE: La pression d'entrée maximale ne doit pas dépasser plus de 249 psi pour les capteurs de
pression et 30 inHg pour les capteurs de
vide.
