3 Montage

3.1 Introduction

Ce chapitre concerne le montage et le raccordement électrique du module
de couplage pour bus de terrain DX-NET-ETHERNET-2.
￫
Lors de l'installation et du montage du module de couplage pour
bus de terrain, recouvrez l'ensemble des ouïes d'aération afin
d'éviter la pénétration de corps étrangers.
￫
Tous les travaux relatifs au montage doivent être réalisés avec
précaution à l'aide de l'outil indiqué.
La mise en place du module de couplage pour bus de terrain DX-NET-
ETHERNET-2 dans les convertisseurs de fréquence de la gamme DA1 diffère
selon la taille du convertisseur.

DC- L1/L L2/N L3
1 2 3 4 5 6 7 8 9 10 11 12 13
COM
14 15 16 17 18

DC+ BR U V W
N S
M S

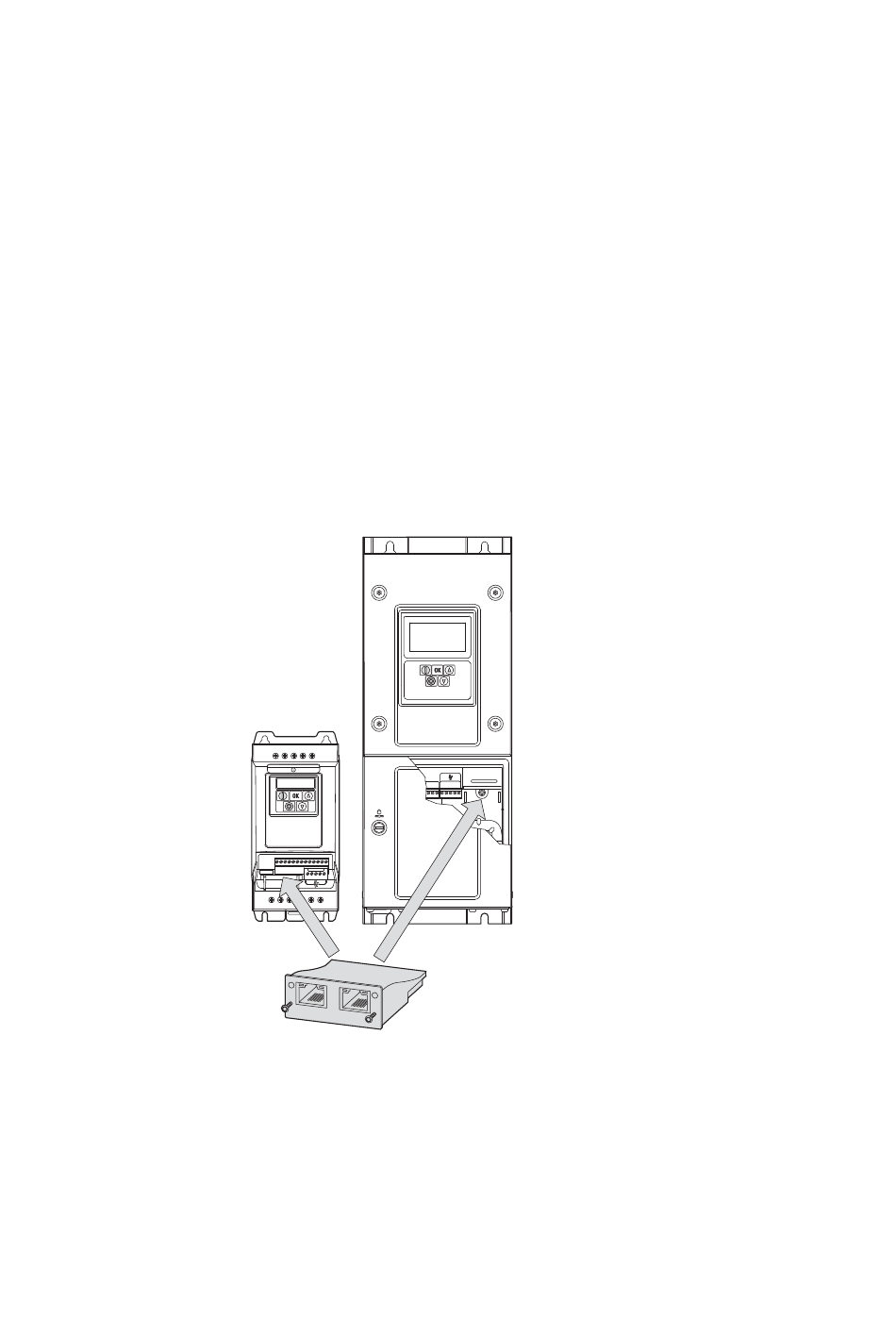

Figure 6 :Mise en place du module de couplage pour bus de terrain
Sur les convertisseurs de fréquence DA1 de taille FS2 et FS3, le module est
inséré dans le convertisseur par le bas. A partir de la taille FS4, le module de
couplage pour bus de terrain vient se monter sur le côté droit, sous le
couvercle de coffret du convertisseur de fréquence.
