RNF22

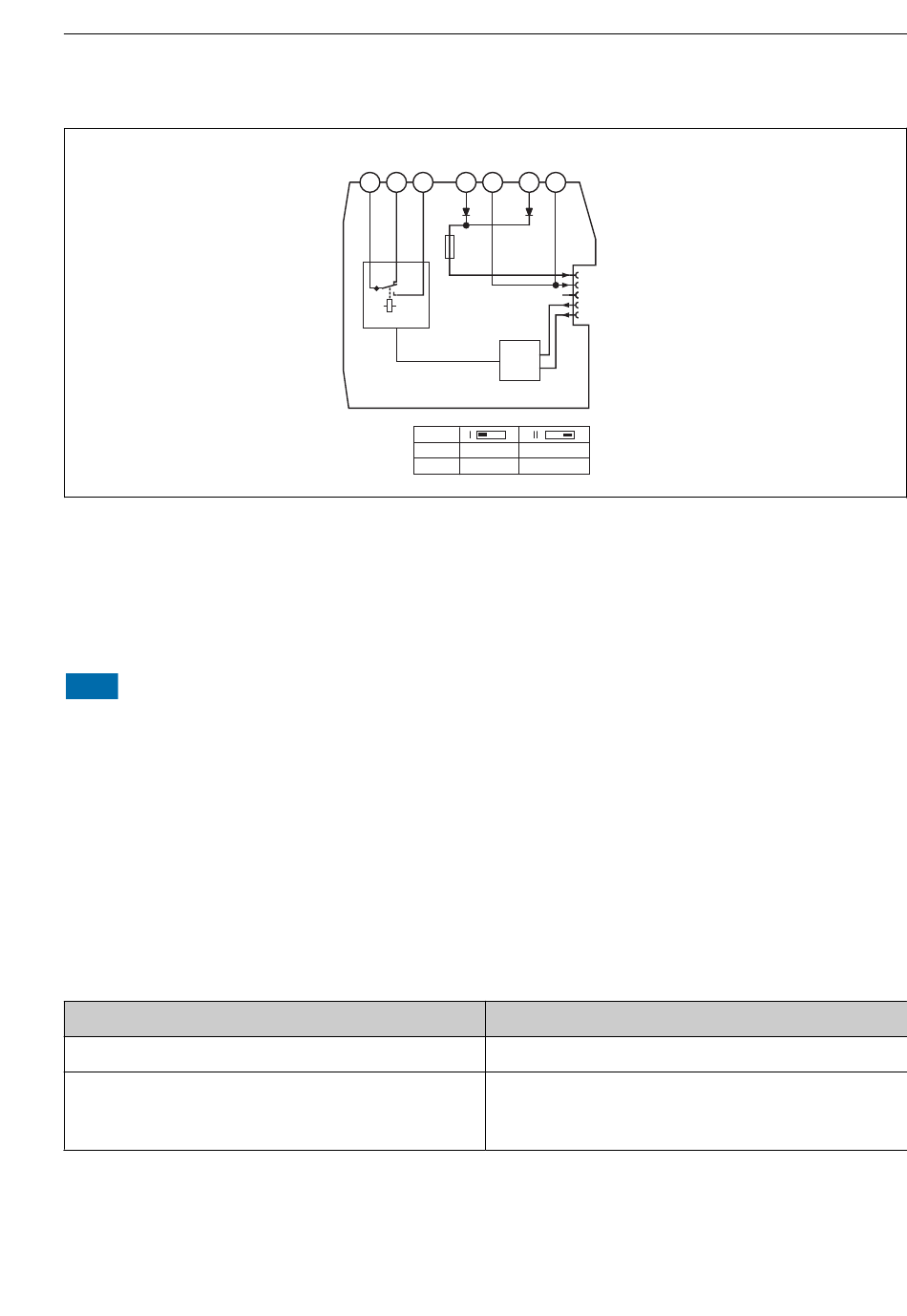

6.3 Câblage en bref
 4 Affectation des bornes du RNF22 : module d' a limentation et de messages d' e rreur
6.4 Alimentation électrique
Le courant peut être fourni via les bornes 1.1 et 1.2 pour PWR1 ou 2.1 et 2.2 pour PWR2.
AVIS
Il est interdit de prélever de l'énergie du connecteur de bus sur rail DIN pour la distribuer.
‣
La tension d' a limentation ne doit jamais être raccordée directement au connecteur de bus
sur rail DIN !
6.5

Alimentation du connecteur de bus sur rail DIN via bornes

Les appareils juxtaposés peuvent être raccordés au moyen du connecteur de bus sur rail DIN
fourni avec l' a ppareil. En cas d' u tilisation, veiller à monter le module et le connecteur de bus
sur rail DIN dans le sens correct.
6.6 Contrôle du raccordement
État et spécifications de l'appareil
L' a ppareil ou les câbles sont-ils intacts (contrôle visuel) ?
Les conditions ambiantes correspondent-elles aux
spécifications de l' a ppareil (p. ex. température ambiante,
gamme de mesure, etc.) ?
Endress+Hauser
PWR1
Fault Out PWR2
11 12 14 +24V GND +24V
3.1 3.2 3.3 2.1 2.2 1.1
Faultsignal
1:PWR redundant
2: LF activated deactivated
Remarques
--
Voir "Caractéristiques techniques"
GND
1.2
+24V
GND
n.c.
GND
Fault
single
Raccordement électrique
A0042592
9
